EATON - MOELLERModules d'E / S distantes XN300XC-303-C32-002 191080 Y7-191080 EATON ELECTRIC API programmable XC303, API compact, CODESYS 3 programmable, ..

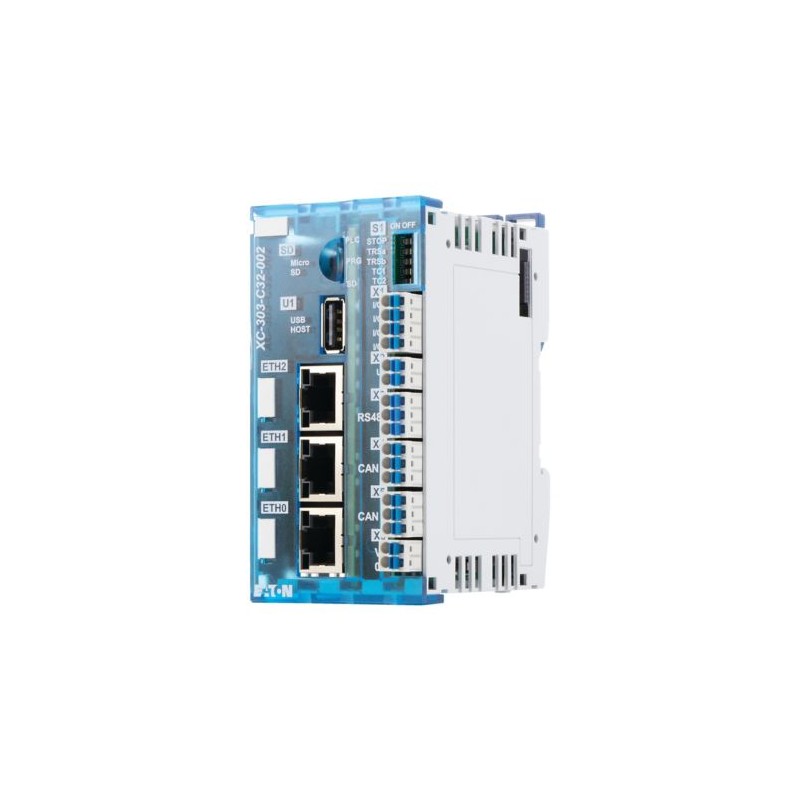

EATON - MOELLER XC-303-C32-002 191080 Y7-191080 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

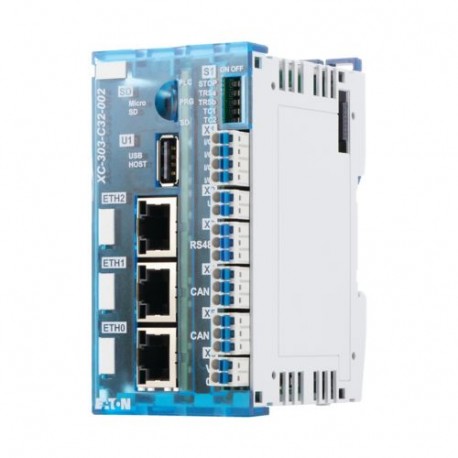

XC-303-C32-002 191080 Y7-191080 EATON ELECTRIC API programmable XC303, API compact, CODESYS 3 programmable, ..

Référence: XC-303-C32-002

Code: 191080

Numéro de catalogue: Y7-191080

Fabricant: EATON - MOELLER

Description:

API programmable XC303, API compact, CODESYS 3 programmable, emplacement SD, USB, 3x Ethernet, 2x CAN, RS485, quatre entrées/sorties numériques
Référence XC-303-C32-002
Eaton XC XC303 modular PLC, small PLC, programmable CODESYS 3, SD Slot, USB, 3x Ethernet, 2x CAN, RS485, four digital inputs/outputs
Avec le XC-303, Eaton propose un système de contrôle performant et flexible qui permet aux fabricants de machines et d’équipements de réaliser un concept d’automatisation rationalisé et moderne en combinaison avec le système d’E/S compact XN300 et l’écran multi-touch innovant XV300. Les interfaces Ethernet pour la connexion à différents réseaux, associées aux interfaces CAN et RS485 standard, étendent les fonctions du XC-303 en un point de données et de communication universel pour les équipements en réseau. Le contrôleur compact communicatif est programmable CODESYS 3, prend en charge la visualisation WEB au format HTML5 et le serveur OPC-UA assure l’échange de données en communication machine-to-machine (M2M). Jusqu’à 32 modules du système d’E/S XN300 permettent de se connecter en tant que niveaux d’E/S locaux. Les interfaces suivantes sont incluses dans cette version : USB, microSD, 3x Ethernet, 2x CAN et RS485 et 4x entrées/sorties numériques

Catégories:

  • Commande industrielle API > Unité de base
  • EATON - MOELLER > Modules d'E / S distantes XN300

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 938,62 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Spécifications générales

Product Name
Eaton XC Modular PLC
Catalog Number
191080
Model Code
XC-303-C32-002
EAN
4015081915668
Product Length/Depth
108 mm
Product Height
65 mm
Product Width
85 mm
Product Weight
0.28 kg
Certifications
CE
EN 61131
UL listed
EAC
UL File No.: E205091
cULus Listed
Catalog Notes
Protective devices must be installed directly at the inductive load in order to prevent interference.

Features & Functions

Features
Short-circuit protection (digital outputs)
Functions
Redundancy
Additional program memory possible

General

Connection type
Push-in spring-cage terminal, Connection design in TOP direction
Degree of protection
IP20
Memory capacity
512,000 kByte
Model
Modular
Mounting method
Rail mounting possible
Overvoltage category
II
Pollution degree
2
Protocol
MODBUS
TCP/IP
CAN
Other bus systems
EtherNet/IP
Rated operational voltage
24 V
160 V (terminations)
Voltage type
DC

Ambient conditions, mechanical

Height of fall (IEC/EN 60068-2-32) - max
1 m
Mounting position
Vertical (on horizontal top-hat rail)
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Vibration resistance
5 - 8.4 / 8.4 -150 Hz, 3,5 mm / 1 g

Climatic environmental conditions

Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-20 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Environmental conditions
Condensation: prevent with appropriate measures
Relative humidity
< 95 % (non-condensing)

Electro magnetic compatibility

Air discharge
8 kV/4 kV, Air/contact discharge, ESD
Burst impulse
1 kV, Signal cable
2 kV, Supply cable
Electromagnetic fields
10 V/m at 0.08 - 1.0 GHz (according to IEC EN 61000-4-3)
1 V/m at 2 - 2.7 GHz (according to IEC EN 61000-4-3)
3 V/m at 1.4 - 2 GHz (according to IEC EN 61000-4-3)
Emitted interference
40 dB (at 30 - 230 MHz, Class A, radiated, high frequency)
47 dB (at 230 - 1000 MHz, Class A, radiated, high frequency)
Radiated RFI
10 V
Surge rating
0.5/0.5 kV, Supply cable, balanced/unbalanced), EMC
1 kV, Signal cable, unbalanced, EMC

Terminal capacities

Terminal capacity (AWG)
24 - 16
Terminal capacity (flexible with ferrule)
0.25 - 1.5 mm², with ferrules without plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
0.25 - 1.5 mm², with ferrules with plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
Terminal capacity (flexible)
0.2 - 1.5 mm², H 07V-K
Terminal capacity (solid)
0.2 - 1.5 mm², H07V-U
Stripping length (main cable)
10 mm
Gauge pin
A1 (according to IEC/EN 60947-1)
Insulating material group
I

Power supply

Heat dissipation
0.05 W (Digital inputs according to EN61131-2 Type 1, per active channel)
0.1 W (Digital outputs, internal, per active channel)
Input voltage
0 - 5 V (Digital inputs, low level)
24 V DC (Digital inputs)
15 - 30 V (Digital inputs, high level)
Supply voltage at AC, 50 Hz - max
0 VAC
Output current
0.5 A
Supply voltage at DC - max
30 VDC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at DC - min
18 VDC
Voltage dips
Voltage dips: 10 ms/Voltage fluctuations: Yes

Input/Output

Delay time
200 µs, Digital outputs, Delay on signal change and resistive load, from High to Low signal
200 µs, Digital outputs, Delay on signal change and resistive load, from Low to High signal
Digital outputs
Note: Protective devices must be installed directly at the inductive load in order to prevent interference.
Input current
≤ 1.1 mA (Digital inputs, low level)
2 mA (Ie)
≥ 2.3 mA (Digital inputs, high level)
Input delay
300 µs (rising edge)
300 µs (falling edge)
Load current
Max. 6 A per 1.5 mm² (cross-sectional area)
Number of channels
4, Digital Outputs
Number of inputs (analog)
0
Number of inputs (digital)
4
Number of outputs (analog)
0
Number of outputs (digital)
4
Number of relay outputs
5
Rated operational current (Ie)
2.8 A (supply input)
Utilization factor
100 % (Ʃ IAmax = 2A)

Safety

Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Between Digital inputs: no
Between Digital outputs: no

Design verification

Static heat dissipation, non-current-dependent Pvs
8 W
Heat dissipation details
The max. heat dissipation is specified as the maximum power produced inside the device's housing.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 191080 Commande industrielle API (EC000236)

Nom de la caractéristiqueTension d'alimentation CA 50 Hz (EF007532)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation CA 60 Hz (EF007533)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique18 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre de sorties de relais (EF007348)
Valeur de la caractéristique5
Nom de la caractéristiqueNombre max. de minuteries (EF007349)
Valeur de la caractéristique1000
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueModulaire
Nom de la caractéristiqueTemps de traitement (1 K, service binaire) (EF003004)
Valeur de la caractéristique0.001 ms
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'entrées numériques (EF001995)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées analogiques (EF001994)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'entrées numériques (EF001992)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de sorties numériques (EF001993)
Valeur de la caractéristique4
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueOui
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSupporte le protocole pour DNP3 (EF016068)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CEI 60869 (EF016069)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSupporte le protocole IEC 61850 Ethernet (EF015389)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLTE (EF009547)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCapacité de redondance (EF003156)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage (EF000458)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de mémoire (EF002996)
Valeur de la caractéristiqueRAM
Nom de la caractéristiqueTaille de mémoire (EF002997)
Valeur de la caractéristique512000 kByte
Nom de la caractéristiqueExtension de mémoire de programme possible (EF003029)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiquecertifié pour zone à risque UL classe I (EF017622)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe II (EF017625)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL classe III (EF017627)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL division 1 (EF017628)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL division 2 (EF017629)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe A (acétylène) (EF017632)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe B (hydrogène) (EF017633)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe C (éthylène) (EF017635)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe D (propane) (EF017636)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe E (poussière de métal) (EF017637)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe F (poussière carbonée) (EF017638)
Valeur de la caractéristiqueNon
Nom de la caractéristiquecertifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique85 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique65 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique108 mm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
XC-303-C32-002 Y7-191080 191080 ES_191080.pdf
3 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
