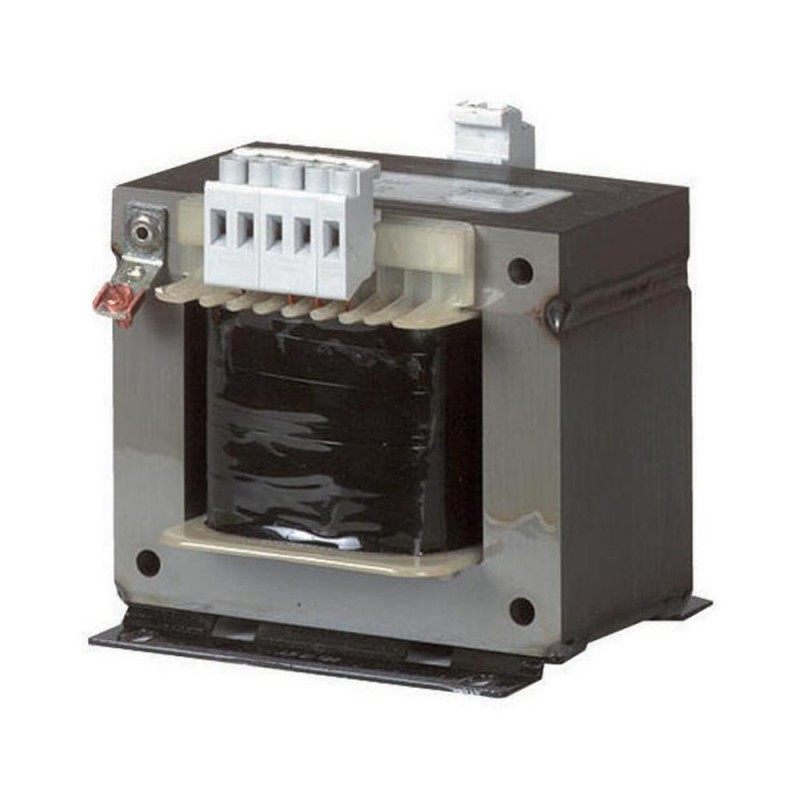

STN0,2(400/24) 204978 Y7-204978 EATON ELECTRIC Transformateur de commande, 200VA, 1p, côté primaire 400V, cô.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

STN0,2(400/24) 204978 Y7-204978 EATON ELECTRIC Transformateur de commande, 200VA, 1p, côté primaire 400V, cô..

STN0,2(400/24)

204978

Y7-204978

EATON-MOELLER

Transformateur de commande, 200VA, 1p, côté primaire 400V, côté secondaire 24V

STN0,2(400/24)

Eaton Moeller® series STN Control transformer, 0.2 kVA, Rated input voltage 400± 5 % V, Rated output voltage 24 V

Transformateur de commande, Gamme de produits : Transformateurs de commande monophasés ST..., Fonction de base : Transformateurs de commande STN monophasés, Tension d’entrée nominale : 400± 5 % V, Tension de sortie nominale : 24 V, Puissance nominale : 0,2 kVA, Courte durée : 0,38 kVA, Degré de protection : IP00, Normes Construit et testé selon : IEC/EN 61558-2-2, VDE 0570 partie 2-2, Convient pour une utilisation selon : IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Partie 410

Plus de détails


Appareillage industriel basse tension > Transformateur de commande monophasé

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $134.78
Prix unitaire: $134.78
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series STN Control transformer
Catalog Number
204978
Model Code
STN0,2(400/24)
EAN
4015082049782
Product Length/Depth
83 mm
Product Height
112 mm
Product Width
106 mm
Product Weight
2.996 kg
Certifications
CSA-C22.2 No. 66.1-06
UL Category Control No.: XPTQ2, XPTQ8
CSA-C22.2 No. 66
IEC/EN 60204-1, ÖVE-EN 13
Certified by UL for use in Canada
VDE 0570 Part 2-2
CE
IEC/EN 61558-2-2
UL Recognized
UL5085-1
UL File No.: E167225
UL report applies to both US and Canada
VDE 0113, VDE 0100 Part 410
CSA-C22.2 No. 66.2-06
UL 506
UL 5085-2
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C

Features & Functions

Features
Fully Vacuum-impregnated
Separate windings

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Connection lug
Yes for > 115 A
Connection type
Terminations, < 115 A
Duty factor
100 %
Insulation class
B
Primary tapping
± 5 %
Product category
Single-phase control transformers ST
Suitable for
Branch circuits, (UL/CSA)
Type
Single-phase STN control transformers

Electrical rating

Efficiency
88 %
No-load losses
9 W
Rated frequency - min
50 Hz
Rated frequency - max
60 Hz
Rated power
0.2 VA
Relative short-circuit voltage
6.8 %
Short-circuit losses
19 W
Short-time rating
0.38 kVA
Voltage rating - max
600 V

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
28 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 204978 Appareillage industriel basse tension (EC002486)
Caractéristique Valeur
Construit comme un transformateur de sécurité (EF007235) Non
Construit comme un transformateur d'isolement (EF007238) Non
Construit comme un auto-transformateur (EF007005) Non
Tension primaire 1 (EF006125) 400 V
Tension primaire 2 (EF006126) 0 V
Tension primaire 3 (EF006127) 0 V
Tension primaire 4 (EF007410) 0 V
Tension primaire 5 (EF007411) 0 V
Tension primaire 6 (EF007412) 0 V
Tension primaire 7 (EF007413) 0 V
Tension primaire 8 (EF007414) 0 V
Tension primaire 9 (EF007415) 0 V
Tension primaire 10 (EF007409) 0 V
Tension secondaire 1 (EF007472) 24 V
Tension secondaire 2 (EF007474) 0 V
Tension secondaire 3 (EF007475) 0 V
Tension secondaire 4 (EF007476) 0 V
Tension secondaire 5 (EF007477) 0 V
Tension secondaire 6 (EF007478) 0 V
Tension secondaire 7 (EF007479) 0 V
Tension secondaire 8 (EF007480) 0 V
Tension secondaire 9 (EF007481) 0 V
Tension secondaire 10 (EF007473) 0 V
Puissance apparente nominale (EF008864) 200 VA
Puissance absorbée en mode veille (EF012331) 7 W
Classe de matériau isolant selon IEC 85 (EF007299) B
Protégé contre les courts-circuits (EF007332) Non
Tension de court-circuit relative uk (EF007452) 6.8 %
Largeur (EF000008) 106 mm
Hauteur (EF000040) 112 mm
Profondeur (EF000049) 83 mm
Classe de protection (IP) (EF005474) IP00
Noyau annulaire (EF006170) Non
Adapté à un montage sur platine (EF006157) Non
Adapté à un montage sur rail (EF001126) Non
Matériau conducteur (EF001622) Cuivre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STN0,2(400/24) Y7-204978 204978 FR_204978.pdf 116 Kbytes STN0,2(400/24) Y7-204978 204978 FR_204978.pdf
