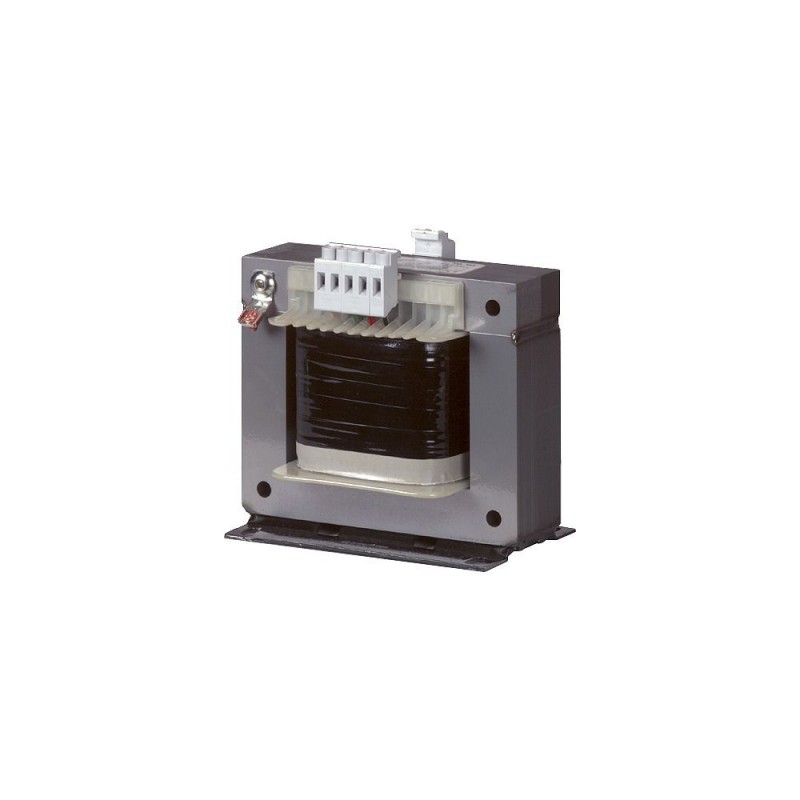

STI0,8(400/24) 035254 Y7-35254 EATON ELECTRIC Transformateur de commande, 800VA, 1p, côté primaire 400V, côt.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

STI0,8(400/24) 035254 Y7-35254 EATON ELECTRIC Transformateur de commande, 800VA, 1p, côté primaire 400V, côt..

STI0,8(400/24)

035254

Y7-35254

EATON-MOELLER

Transformateur de commande, 800VA, 1p, côté primaire 400V, côté secondaire 24V

Transformateur de commande; 800 VA; monophasé; Primaire: 400 V AC; Secondaire: 24 V AC

Eaton Moeller® series STI Control transformer, 0.8 kVA, Rated input voltage 400± 5 % V, Rated output voltage 24 V

Transformateur de commande, Gamme de produits : Transformateurs de commande monophasés ST..., Fonction de base : Transformateurs de commande, d’isolement et de sécurité monophasés STI, STZ, Tension d’entrée nominale : 400± 5 % V, Tension de sortie nominale : 24 V, Puissance nominale : 0,8 kVA, Puissance nominale : 2 kVA, Degré de protection : IP00, Normes Construit et testé selon : IEC/EN 61558-2-2/2-4/2-6, VDE 0570 partie 2-2, VDE 0570 partie 2‐6 (transformateurs de sécurité), VDE 0570 Part 2-4 (transformateur d’isolement), Convient pour une utilisation selon : IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Part 410

Plus de détails


Appareillage industriel basse tension > Transformateur de commande monophasé

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $371.27
Prix unitaire: $371.27
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series STI Control transformer
Catalog Number
035254
Model Code
STI0,8(400/24)
EAN
4015080352549
Product Length/Depth
138 mm
Product Height
157 mm
Product Width
151 mm
Product Weight
9.489 kg
Certifications
IEC/EN 61558-2-2/2-4/2-6
UL report applies to both US and Canada
VDE 0113, VDE 0100 Part 410
IEC/EN 60204-1, ÖVE-EN 13
UL Category Control No.: XPTQ2, XPTQ8
UL Recognized
CSA-C22.2 No. 66.2-06
UL 5085-2
UL File No.: E167225
CE
Certified by UL for use in Canada
UL 506
UL5085-1
VDE 0570 Part 2-4 (isolating transformer)
VDE 0570 Part 2‐6 (safety transformers)
CSA-C22.2 No. 66
IEC/EN 61558-2-2
CSA-C22.2 No. 66.1-06
VDE 0570 Part 2-2
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C

Spécifications du produit

Type
Single-phase control, isolating and safety transformer
Features
Separate windings
Fully Vacuum-impregnated
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
800 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
17 W
Primary voltage 1 - max
400 V
Primary voltage 1 - min
400 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
0 V
Primary voltage 2 - min
0 V
Primary voltage 3 - max
0 V
Primary voltage 3 - min
0 V
Primary voltage 4 - max
0 V
Primary voltage 4 - min
0 V
Primary voltage 5 - max
0 V
Primary voltage 5 - min
0 V
Primary voltage 6 - max
0 V
Built as
Isolating transformer
Safety transformer
Conductor material
Copper
Degree of protection
IP00
Connection lug
Yes for > 115 A
Connection type
Terminations, < 115 A
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
95 %
Relative short-circuit voltage
3.2 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 5 %
Primary voltage 6 - min
0 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.8 VA
Secondary voltage 1 - max
24 V
Secondary voltage 1 - min
24 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
0 V
Secondary voltage 2 - min
0 V
Secondary voltage 3 - max
0 V
Secondary voltage 3 - min
0 V
Secondary voltage 4 - max
0 V
Product category
Single-phase control transformers ST
Secondary voltage 4 - min
0 V
Secondary voltage 5 - max
0 V
Secondary voltage 5 - min
0 V
Secondary voltage 6 - max
0 V
Secondary voltage 6 - min
0 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
25 W
Short-time rating
2 kVA
Static heat dissipation, non-current-dependent Pvs
42 W
Voltage rating - max
600 V
Power consumption in standby mode
38 W

ETIM for 035254 Appareillage industriel basse tension (EC002486)
Caractéristique Valeur
Construit comme un transformateur de sécurité (EF007235) Oui
Construit comme un transformateur d'isolement (EF007238) Oui
Construit comme un auto-transformateur (EF007005) Non
Tension primaire 1 (EF006125) 400 V
Tension primaire 2 (EF006126) 0 V
Tension primaire 3 (EF006127) 0 V
Tension primaire 4 (EF007410) 0 V
Tension primaire 5 (EF007411) 0 V
Tension primaire 6 (EF007412) 0 V
Tension primaire 7 (EF007413) 0 V
Tension primaire 8 (EF007414) 0 V
Tension primaire 9 (EF007415) 0 V
Tension primaire 10 (EF007409) 0 V
Tension secondaire 1 (EF007472) 24 V
Tension secondaire 2 (EF007474) 0 V
Tension secondaire 3 (EF007475) 0 V
Tension secondaire 4 (EF007476) 0 V
Tension secondaire 5 (EF007477) 0 V
Tension secondaire 6 (EF007478) 0 V
Tension secondaire 7 (EF007479) 0 V
Tension secondaire 8 (EF007480) 0 V
Tension secondaire 9 (EF007481) 0 V
Tension secondaire 10 (EF007473) 0 V
Puissance apparente nominale (EF008864) 800 VA
Puissance absorbée en mode veille (EF012331) 38 W
Classe de matériau isolant selon IEC 85 (EF007299) B
Protégé contre les courts-circuits (EF007332) Non
Tension de court-circuit relative uk (EF007452) 3.2 %
Largeur (EF000008) 151 mm
Hauteur (EF000040) 157 mm
Profondeur (EF000049) 138 mm
Classe de protection (IP) (EF005474) IP00
Noyau annulaire (EF006170) Non
Adapté à un montage sur platine (EF006157) Non
Adapté à un montage sur rail (EF001126) Non
Matériau conducteur (EF001622) Cuivre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STI0,8(400/24) Y7-35254 035254 FR_035254.pdf 117 Kbytes STI0,8(400/24) Y7-35254 035254 FR_035254.pdf
