EATON - MOELLERAppareillage Modulaire - Divers et accessoires TSDW1CODG 167382 EATON ELECTRIC Interrupteur horaire digital modulaire 1 canal, 7 jours, ligne de texte, 1 T..

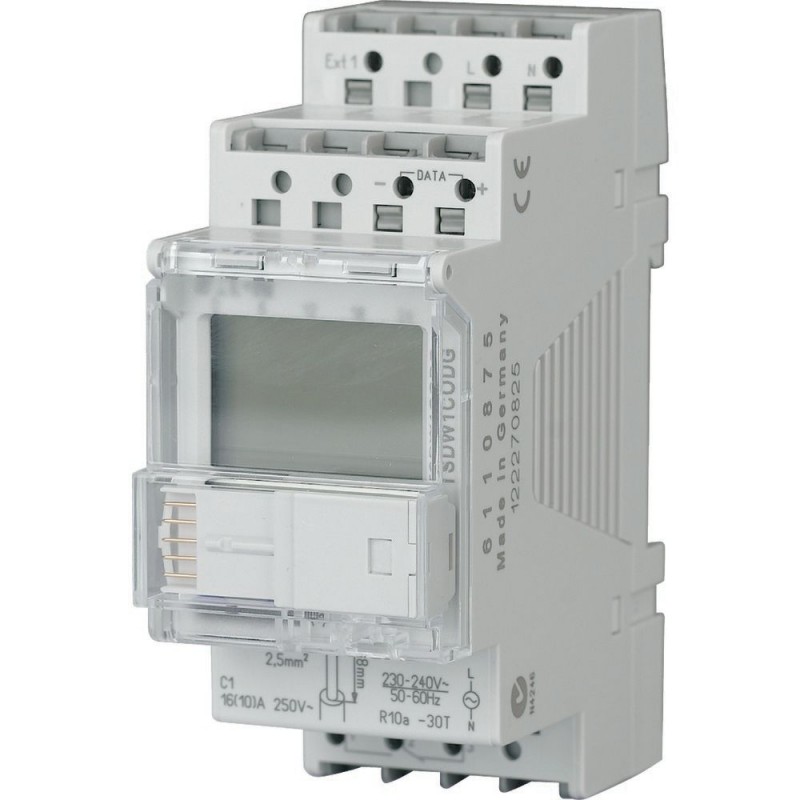

EATON - MOELLER TSDW1CODG 167382 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

TSDW1CODG 167382 EATON ELECTRIC Interrupteur horaire digital modulaire 1 canal, 7 jours, ligne de texte, 1 T..

Référence: TSDW1CODG

Code: 167382

Fabricant: EATON - MOELLER

Description:

Interrupteur horaire digital modulaire 1 canal, 7 jours, ligne de texte, 1 TLE
Connexion en série Minuterie numérique avec fixation rapide, message de l’opérateur orienté texte sur l’écran, largeur 35 mm, autonomie de 10 ans et réglage de l’heure d’été programmé, programme jour et semaine, terminaux enfichables DuoFix, interface OBELISK pour la programmation PC, 56 emplacements de mémoire, temps de changement le plus court 1 min., bouton-poussoir heure été/hiver, interrupteur continu ON/OFF/AUTO, présélection de commutation, 1 canal, 1 contacts inverseurs 16A/250V~.

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Interrupteur horaire numérique
  • EATON - MOELLER > Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Horloge digitale, DCF/GPS, 7 jours, 1 canal, ligne de texte, 2PE
Eaton N° de catalogue
TSDW1CODG
Horloge digitale pour montage modulaire avec fixation rapide, interface utilisateur orientée texte avec afficheur, largeur 35 mm, réserve de marche 10 ans et passage heure d’été/hiver programmée, programmation journalière et hebdomadaire, bornes enfichables DuoFix, interface OBELISK pour programmation PC, 56 emplacements de mémoire, temps de commutation le plus court 1 minute, bouton-poussoir heure d’été/hiver, commutation permanente Marche / Arrêt / Auto, présélection de commutation, 1 canal, 1 contact-inverseur 16A/250V~.
[

Vérification de la conception selon IEC/EN 61439

Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.8 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-30 °C
Température d’emploi max.
+55 °C
0
,

Caractéristiques techniques ETIM 7.0

Appareillage modulaire monté en face avant d'enveloppe (EG000062) / Interrupteur horaire numérique (EC002305)
Electricité, Electronique, Automatisation et Commande / Technologie de mesure, mesure pour process / Appareil de mesure, temps / Interrupteur horaire numérique pour tableau modulaire (ecl@ss10.0.1-27-20-01-10 [ACN653011])
mode de pose
rail DIN
nombre de canaux
1
tension d’alimentation
230 - 240 V
type de tension d’alimentation
AC
fréquence de la tension d’alimentation
50 - 60 Hz
réserve de marche en heures
0
réserve de marche en années
10
précision par jour
1 s
guidage texte à l'écran
oui
programmation externe
oui
carte mémoire incluse
non
programme 60 min
oui
programme 24 h
oui
programme hebdomadaire
oui
programme annuel
non
programme vacances
oui
programme d'impulsion
non
programme de cycle
non
programme astronomique
non
programme aléatoire
non
compteur d'heures
oui
synchronisé avec le secteur
non
commandé par quartz
oui
radioguidé
non
radioguidé (DCF77)
non
GPS
non
finition des contacts
contact inverseur
temps de commutation minimal canal 1
1 min
temps de commutation minimal canal 2
0 min
nombre d'emplacements de mémoire
56
passage automatique à l'heure d'été/d'hiver
oui
commande manuelle
oui
entrée externe de contact à poussoir
non
présélection de commutation
oui
courant de commutation nominal à 250 V CA
16 A
contact de commutation hors tension
oui
indice de protection (IP)
IP20
largeur en nombre de modules
2
largeur
17.5 mm
hauteur
85.5 mm
profondeur
60 mm
]

ETIM for 167382 Appareillage modulaire monté en face avant d'enveloppe (EC002305)

Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueRail DIN
Nom de la caractéristiqueNombre de canaux (EF000259)
Valeur de la caractéristique1
Nom de la caractéristiqueTension d'alimentation (EF004127)
Valeur de la caractéristique230 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueFréquence de tension d'alimentation (EF004687)
Valeur de la caractéristique50 Hz
Nom de la caractéristiqueRéserve de marche en heures (EF004721)
Valeur de la caractéristique0
Nom de la caractéristiqueRéserve de marche en années (EF004720)
Valeur de la caractéristique10
Nom de la caractéristiquePrécision par jour (EF006325)
Valeur de la caractéristique1 s
Nom de la caractéristiqueGuidage texte à l'écran (EF005341)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProgrammation externe (EF003846)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCarte mémoire incluse (EF009768)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProgramme 60 min (EF002964)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProgramme 24 h (EF002965)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProgramme hebdomadaire (EF001184)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProgramme annuel (EF001185)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProgramme vacances (EF002968)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProgramme d'impulsion (EF002970)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProgramme de cycle (EF002971)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProgramme astronomique (EF000224)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProgramme aléatoire (EF002969)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCompteur d'heures (EF004533)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSynchronisé avec le secteur (EF002973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommandé par quartz (EF002974)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRadioguidé (EF000888)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRadioguidé (DCF77) (EF003850)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGPS (EF002753)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'emplacements de mémoire (EF000203)
Valeur de la caractéristique56
Nom de la caractéristiquePassage automatique à l'heure d'été/d'hiver (EF002977)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande manuelle (EF002978)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEntrée externe de contact à poussoir (EF007754)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePrésélection de commutation (EF002979)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCourant de commutation nominal à 250 V CA (EF005126)
Valeur de la caractéristique16 A
Nom de la caractéristiqueContact de commutation sans potentiel (EF003626)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique35.8 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique90.1 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique69.2 mm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
TSDW1CODG TSDW1CODG 167382 167382_FR.pdf
150 Kbytes
PDF EATON XEFFECT SWITCHGEAR RANGE EN
8 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
