EATON - MOELLERAppareillage Modulaire - Divers et accessoires TLK 101066 Y7-101066 EATON ELECTRIC Relais temporisé, minuterie pour cage d'escalier, télérupteur (6 fct.)

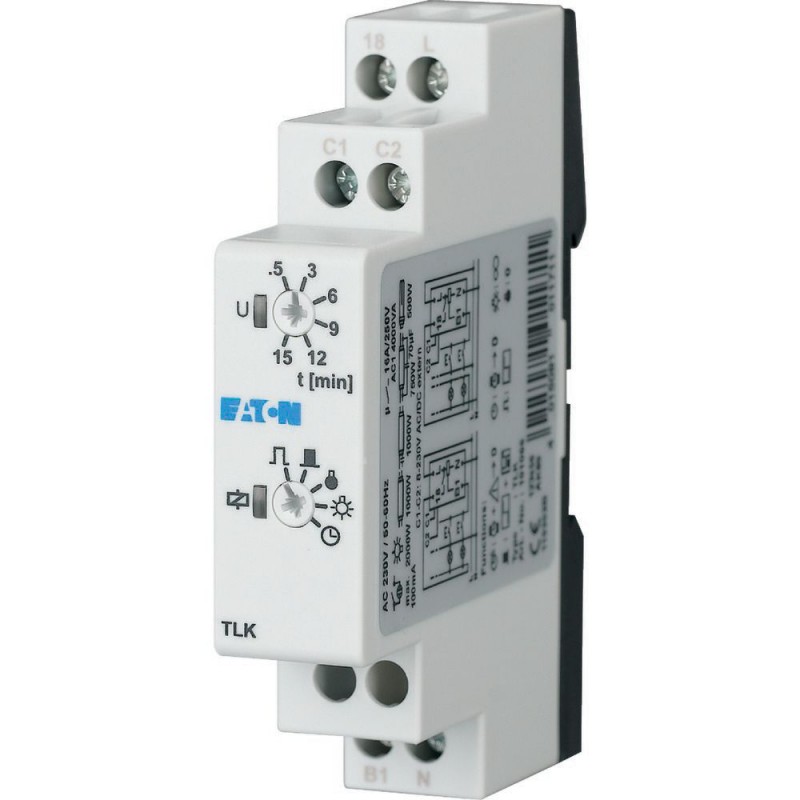

EATON - MOELLER TLK 101066 Y7-101066 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

TLK 101066 Y7-101066 EATON ELECTRIC Relais temporisé, minuterie pour cage d'escalier, télérupteur (6 fct.)

Référence: TLK

Code: 101066

Numéro de catalogue: Y7-101066

Fabricant: EATON - MOELLER

Description:

Relais temporisé, minuterie pour cage d'escalier, télérupteur (6 fct.)
TLK
Eaton Distribution parts. Timing relay, stairwell time switch, impulse relay (6 Fct No.)
Relais temporisés, minuterie de cage d’escalier, relais à impulsions, multifonction, 6 fonctions, tension d’alimentation 230VAC

Catégories:

  • Relais > Relais temporisé
  • EATON - MOELLER > Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 65,77 €

Prix unitaire: 32,885 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Spécifications générales

Product Name
Eaton Distribution parts
Catalog Number
101066
Model Code
TLK
EAN
4015081011711
Product Length/Depth
65 mm
Product Height
87 mm
Product Width
17.5 mm
Product Weight
0.07 kg
Compliances
RoHS conform

Spécifications du produit

Electric connection type
Screw connection
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Nominal current
16 A
Degree of protection
IP20
Functions
Delay on de-energization
Voltage type
AC
Suitable for
DIN rail (top hat rail) mounting
Front mounting
Number of outputs (delayed, change-over contact)
0
Number of outputs (delayed, normally closed contact)
0
Number of outputs (delayed, normally open contact)
1
Number of outputs (undelayed, change-over contact)
0
Number of outputs (undelayed, normally closed contact)
0
Number of outputs (undelayed, normally open contact)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Static heat dissipation, non-current-dependent
1 W
Time range - max
720 s
Time range - min
30 s
Starting current - max
80 A
Voltage type of operating voltage
AC
Operating voltage at AC, 50 Hz - min
230 V
Operating voltage at AC, 60 Hz - min
230 V

ETIM for 101066 Relais (EC001439)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage en façade (EF020288)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEnfichable sur un contacteur (EF006952)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction retardée à l'enclenchement (EF003374)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction retardement du déclenchement (EF003401)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction glissant à l'enclenchement (EF003378)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction à contact fugitif (EF003402)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction étoile/triangle (EF003380)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction formation d'impulsion (EF003403)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec pause, temps fixe (EF003363)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction clignotement avec impulsion, temps fixe (EF003364)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction cadencée avec pause, variable (EF003365)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonction cadencée avec impulsion, variable (EF003366)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePlage temporelle (EF003384)
Valeur de la caractéristique30 s
Nom de la caractéristiqueCommande à distance possible (EF003361)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueUniquement adapté pour commande à distance (EF003362)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique230 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique230 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique0 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueNombre de sorties, non retardées, contact à ouverture (EF006835)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact à fermeture (EF006836)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, non retardées, contact inverseur (EF006837)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact à ouverture (EF006838)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, retardées, contact à fermeture (EF006839)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de sorties, retardées, contact inverseur (EF006840)
Valeur de la caractéristique0
Nom de la caractéristiqueSorties, commutable, retardées/non retardées (EF006988)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec sortie de semiconducteur (EF003373)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique230 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique230 V
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique16 A
Nom de la caractéristiqueCourant de démarrage max. (EF001732)
Valeur de la caractéristique80 A
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique87 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique65 mm
