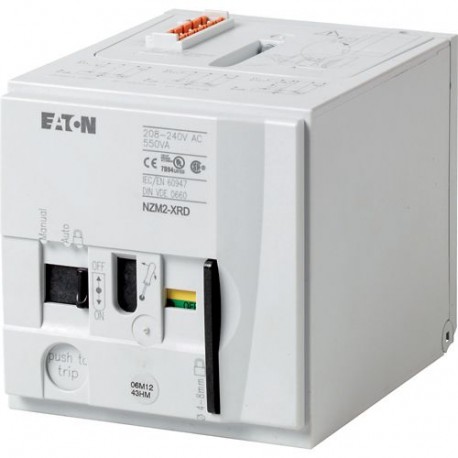

NZM2-XRD220-250DC 115395 Y7-115395 EATON ELECTRIC Télécommande, 220-250VDC, standard Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XRD220-250DC 115395 Y7-115395 EATON ELECTRIC Télécommande, 220-250VDC, standard

NZM2-XRD220-250DC

115395

Y7-115395

EATON-MOELLER

Télécommande, 220-250VDC, standard

NZM2-XRD220-250DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Remote operator, 220-250VDC, standard

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : pour la commutation à distance des disjoncteurs et des interrupteurs-sectionneurs. Commutation et réinitialisation ON et OFF au moyen d’une commande à deux ou trois fils. Commutation locale à la main possible. Verrouillable en position 0 de l’opérateur à distance avec jusqu’à 3 cadenas (épaisseur du moraillon : 4 à 8 mm). Interrupteur coulissant pour Auto ou Manuel. Nombre max. de contacts auxiliaires : 2 contacts auxiliaires standard , 1 interrupteurs auxiliaires indicateurs de déclenchement Ne peut pas être combiné avec l’interrupteur-sectionneur PN.. Ne peut pas être combiné avec un verrouillage mécanique. Peut être utilisé pour : NZM2(-4) , N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Commande motorisée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $657.01
Prix unitaire: $657.01
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM remote operator
Catalog Number
115395
Model Code
NZM2-XRD220-250DC
EAN
4015081151271
Product Length/Depth
150 mm
Product Height
105 mm
Product Width
105 mm
Product Weight
1.25 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL listed
UL (Category Control Number DIHS)
IEC60947
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA (File No. 22086)
CSA certified
CSA (Class No. 1437-01)
UL489
CE marking

Spécifications du produit

Type
AccessoryRemote operator, standard
Special features
Sliding switch for "Auto" or "Manual"Max. number auxiliary contacts: 2 standard auxiliary contacts, 1 trip-indicating auxiliary switchesCannot be combined with switch-disconnector PN...Cannot be combined with mechanical interlockDo not install M22-CK11(20/02) dual auxiliary contacts in the center auxiliary contact slot in NZM2-XRD
Voltage rating
220 - 250 V DC
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Used with
NZM2(-4)
N(S)2(-4)
Breaking time
110 ms - 170 ms
Closing delay
110 ms - 170 ms
Voltage type
DC
Lifespan, mechanical
20000 operations
Number of poles
Three-pole/Four-pole
Number of operations per hour - max
120
Voltage tolerance - max
1.1
Voltage tolerance - min
.85
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
250 V
Rated control supply voltage (Us) at DC - min
220 V
Signal duration of remote operator at switch off - min
100 ms
Signal duration of remote operator at switch on - min
100 ms
Switch drive type
Motor drive
Terminal capacity (solid/flexible conductor)
0.75 mm² - 2.5 mm² with ferrule
18 - 14 AWG
Operating voltage - max
1.1 x Us
Operating voltage - min
0.85 x Us
Power consumption
450 W (24 - 30 V DC)

ETIM for 115395 Appareillage industriel basse tension (EC001030)
Caractéristique Valeur
Finition du mécanisme de commutation (EF008233) Commande motorisée
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 220 V
Type de tension d'actionnement (EF008242) CC
