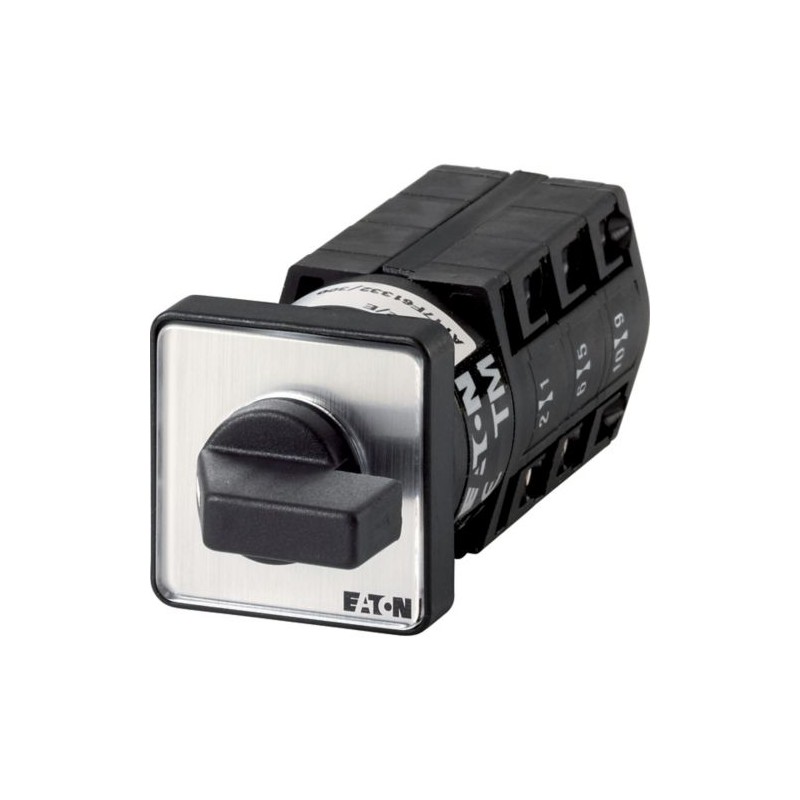

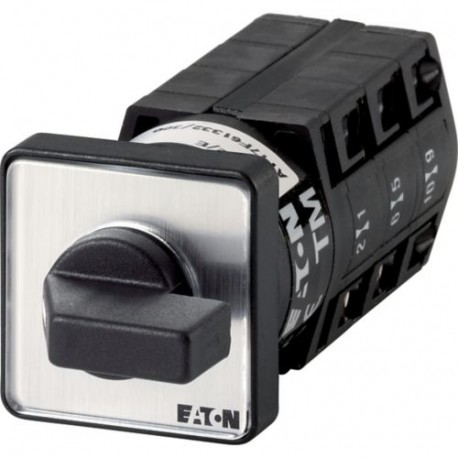

TM-3-8326/E 079623 Y7-79623 EATON ELECTRIC Interrupteurs Marche-Arrêt, Contacts: 6, 10 A, plastron: 0-1, 90 .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

TM-3-8326/E 079623 Y7-79623 EATON ELECTRIC Interrupteurs Marche-Arrêt, Contacts: 6, 10 A, plastron: 0-1, 90 ..

TM-3-8326/E

079623

Y7-79623

EATON-MOELLER

Interrupteurs Marche-Arrêt, Contacts: 6, 10 A, plastron: 0-1, 90 °, à accrochage, Montage encastré

ON-OFF Sectionneur 6 pôles 10 A Façade 0-1 90°

Eaton Moeller® series TM ON-OFF switches, TM, 10 A, flush mounting, 3 contact unit(s), Contacts: 6, 90 °, maintained, With 0 (Off) position, 0-1, Design number 8326

Interrupteur marche-arrêt, Gamme de produits : Interrupteurs de commande, Référence du groupe de pièces : TM, avec poignée noire et plaque frontale, Contacts : 6, Degré de protection : Avant IP65, Design : montage encastré, Angle de commutation : 90 °, Puissance de commutation : maintenue, Avec position 0 (arrêt), Plaque frontale : 0-1, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 3 kW, Courant nominal sans interruption : Iu = 10 A, 3 unité(s) de contact, Normes : IEC/EN 60947, VDE 0660, CSA, UL, Interrupteur de commande selon IEC/EN 60947-5-1, Interrupteur auxiliaire selon IEC/EN 60947-5-1

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $114.92
Prix unitaire: $114.92
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series TM On-off switch
Numéro de catalogue
079623
Code de modèle
TM-3-8326/E
EAN
4015080796237
Longueur du produit
86 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.05 kg
Certifications
IEC/EN 60947-5-1
UL File No.: E36332
VDE 0660
IEC/EN 60947-3
Certified by UL for use in Canada
CSA
CSA-C22.2 No. 94
UL report applies to both US and Canada
CSA-C22.2 No. 14-05
UL 508
IEC/EN 60947
UL
UL Category Control No.: NLRV
CE

Features & Functions

Équipé de :
Manette noire et plastron
Inscription
0-1
Nombre de pôles
Six pôles

General

Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
1.000.000 opérations
Mode de pose
Montage encastré
Position de montage
Selon besoin
Nombre de galettes
3
Fréquence de fonctionnement
1200 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Commutateurs de commande
Tension assignée de tenue aux chocs (Uimp)
4000 V AC
Adapté à
Montage avant à 4 trous
Angle de rotation
90 °
Type
Interrupteur marche-arrêt

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Terminal capacities

Sections raccordables
2 x 1,5 mm², âme massive ou multibrins
2 x 1,5 mm², flexible
2 x 1,0 mm², Conducteur souple avec embout selon DIN 46228
1 x 1,5 mm², âme massive ou multibrins
14 AWG, rigide ou souple avec embout
1 x 1,5 mm², flexible
1 x 1,0 mm², Conducteur souple avec embout selon DIN 46228
Taille de vis
M2,5, Vis de borne
Couple de serrage
0,4 Nm, Bornes à vis
3,5 lb-in, Bornes à vis

Electrical rating

Courant assigné d'emploi (le) AC-21, 440 V
10 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
0 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
3 kW
Tension nominale (Ue) en AC - max.
500 V
Courant assigné ininterrompu (Iu)
10 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
0 kA
Courant assigné de courte durée admissible (lw)
0 kA
Carac nominales de protection contre les courts-circuits
10 A gG/gL, Fusible, Contacts

Switching capacity

Puissance d'interruption (contacts principaux, utilisation gén.)
10 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A300 (UL/CSA)

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
0.33 HP
Puissance assignée du moteur à 115/120 V, 60 Hz, triphasée
0.75 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
0.75 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
1 HP
Puissance assignée du moteur à 277 V, 60 Hz, monophasée
0.75 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Noir
Fonction de l’actionneur
avec position 0
Permanent
Type d’actionneur
poignée tournante courte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.15 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
10 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 079623 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 10 A
Courant permanent nominal , CA-21, 400 V (EF009165) 0 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 0 kW
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 3 kW
Puissance de commutation à 400 V (EF009166) 0 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Nombre de pôles (EF001391) 6
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Oui
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Poignée tournante courte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 30 mm
Hauteur (EF000040) 30 mm
Profondeur (EF000049) 86 mm
