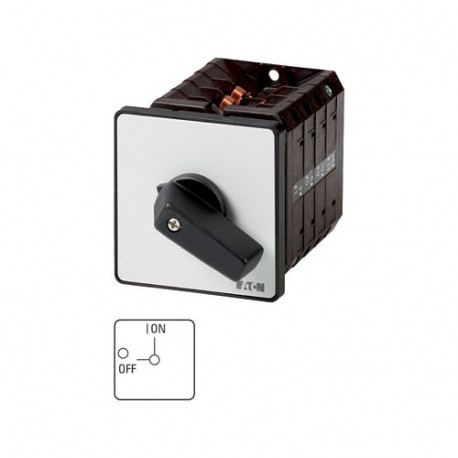

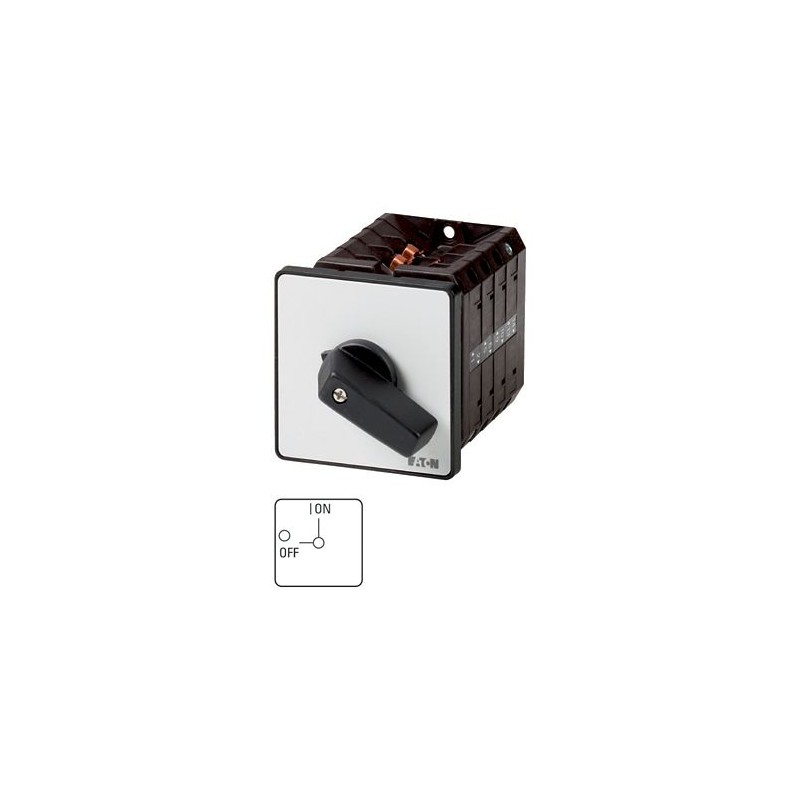

T5-3-8342/E 096385 Y7-96385 EATON ELECTRIC Interrupteurs Marche-Arrêt, 6 pôle, 100 A, 90 °, Montage encastré
T5-3-8342/E
096385
Y7-96385
EATON-MOELLER
Interrupteurs Marche-Arrêt, 6 pôle, 100 A, 90 °, Montage encastré
Interrupteur de sectionneur ON-OFF; 6 pôles; 100 A; 90 °; Montage encastré
Eaton Moeller® series T5 On-Off switch, T5, 100 A, flush mounting, 3 contact unit(s), 6 pole, with black thumb grip and front plate
Interrupteur On-Off, Gamme de produits : Interrupteur On-Off, Référence du groupe de pièces : T5, avec poignée noire et plaque frontale, 6 pôles, Degré de protection : Avant IP65, Design : encastré, Angle de commutation : 90 °, Puissance de commutation : maintenue, Plaque frontale : 0-1, Puissance nominale du moteur AC-23A, 50 - 60 Hz 400 V : P = 55 kW, Courant nominal sans interruption : Iu = 100 A, 3 unité(s) de contact, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteur-sectionneur selon IEC/EN 60947-3
Appareillage industriel basse tension > Interrupteur-sectionneur
Sectionneurs et commutateurs à cames
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Eaton Moeller® series T5 On-off switch
Numéro de catalogue
096385
Code de modèle
T5-3-8342/E
EAN
4015080963851
Longueur du produit
124 mm
Hauteur du produit
88 mm
Largeur du produit
88 mm
Poids du produit
0.59 kg
Certifications
IEC/EN 60204
IEC/EN 60947-3
IEC/EN 60947
VDE 0660
IEC/EN 60947-3
IEC/EN 60947
VDE 0660
Notes de catalogue
Courant nominal de courte durée admissible (Icw) pendant 1 seconde
Features & Functions
Équipé de :
Manette noire et plastron
Inscription
0-1
Nombre de pôles
6
General
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
500.000 opérations
Mode de pose
Montage encastré
Position de montage
Selon besoin
Nombre de galettes
3
Fréquence de fonctionnement
1200 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Interrupteurs Marche-Arrêt
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Sécurité de l'isolation
440 V CA, entre les contacts, conforme norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms
Adapté à
Montage avant à 4 trous
Angle de rotation
90 °
Climatic environmental conditions
Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Terminal capacities
Sections raccordables
1 x (2,5 - 35) mm², âme massive ou multibrins
1 x (1 - 25) mm², Conducteur souple avec embout selon DIN 46228
2 x (2,5 - 16) mm², âme massive ou multibrins
2 x (1,5 - 10) mm², souple avec embout selon DIN 46228
1 x (1 - 25) mm², Conducteur souple avec embout selon DIN 46228
2 x (2,5 - 16) mm², âme massive ou multibrins
2 x (1,5 - 10) mm², souple avec embout selon DIN 46228
Taille de vis
M6, Vis de borne
Couple de serrage
4 Nm, Bornes à vis
Electrical rating
Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
760 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
740 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
590 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
420 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
71 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
55 A
Courant assigné d'emploi CA-3, 500 V
44 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
17 A
Courant assigné d'emploi (le) AC-21, 440 V
100 A
Courant assigné d'emploi (le) AC-23, 230 V
100 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
100 A
Courant assigné d'emploi AC-23A, 500 V
55 A
Courant assigné d'emploi (le) AC-23A, 690 V
32 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
80 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 220/230 V
100 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 380/400 V
95.3 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 500 V
76.2 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 690 V
29.4 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
30 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
30 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
15 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
30 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
55 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
37 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
30 kW
Puissance assignée d'emploi étoile-triangle, à 220/230 V, 50 Hz
30 kW
Puissance assignée d'emploi étoile-triangle à 380/400 V, 50 Hz
45 kW
Puissance assignée d'emploi étoile–triangle, à 500 V, 50 Hz
45 kW
Puissance assignée d'emploi étoile-triangle 690 V, 50 Hz
22 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
100 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.
Short-circuit rating
Courant assigné de court-circuit conditionnel (Iq)
2 kA
Courant assigné de courte durée admissible (lw)
1,7 kA, Contacts, 1 seconde
1,7 kA
1,7 kA
Carac nominales de protection contre les courts-circuits
100 A gG/gL, Fusible, Contacts
Switching capacity
Charge max. admissible
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
Puissance d'interruption (contacts principaux, utilisation gén.)
63 A, Courant ininterrompu assigné max. (UL/CSA)
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
950 A
Tension par contact en série
60 V
Contacts
Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0
Actuator
Couleur de l'actionneur
Noir
Fonction de l’actionneur
Permanent
Type d’actionneur
poignée tournante courte
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
7.5 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
100 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Non |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 600 V |
| Tension de fonctionnement normale (EF001435) | 690 V |
| Courant permanent nominal Iu (EF001389) | 100 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 100 A |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 30 kW |
| Courant nominal de courte durée admissible Icw (EF007050) | 1.7 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 55 kW |
| Puissance de commutation à 400 V (EF009166) | 55 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 2 kA |
| Nombre de pôles (EF001391) | 6 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Non |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante courte |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Avec un câblage préparé (EF016444) | Non |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| Largeur (EF000008) | 88 mm |
| Hauteur (EF000040) | 88 mm |
| Profondeur (EF000049) | 124 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| T5-3-8342/E Y7-96385 096385 EN_096876.pdf | 1 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
