T0-2-1/Z 036504 Y7-36504 EATON ELECTRIC Interrupteurs Marche-Arrêt, tripolaire, 20 A, 90 °, Encastrement / M.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

T0-2-1/Z 036504 Y7-36504 EATON ELECTRIC Interrupteurs Marche-Arrêt, tripolaire, 20 A, 90 °, Encastrement / M..

T0-2-1/Z

036504

Y7-36504

EATON-MOELLER

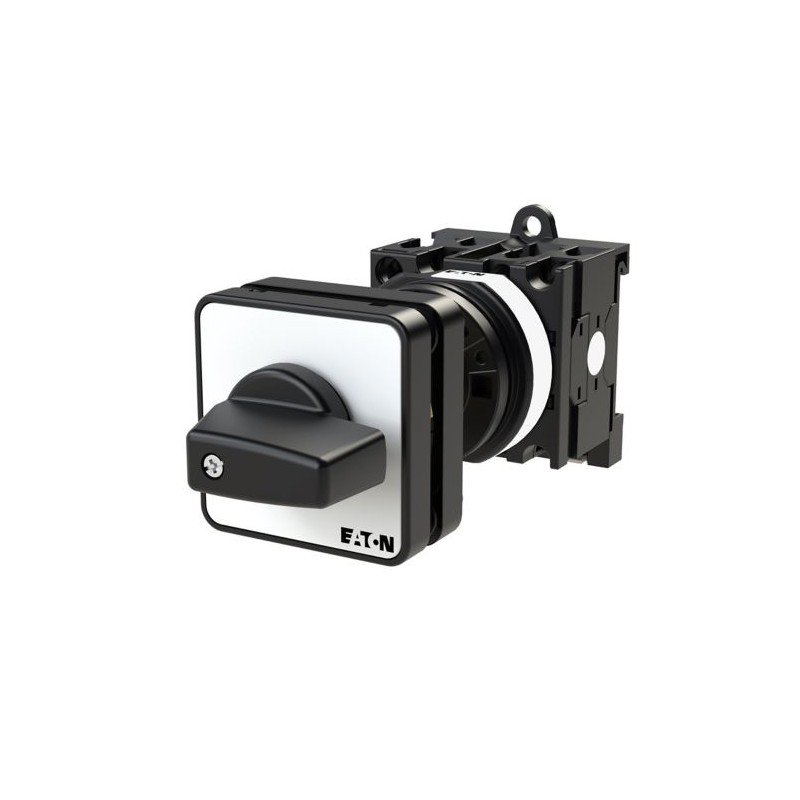

Interrupteurs Marche-Arrêt, tripolaire, 20 A, 90 °, Encastrement / Montage encastré avec fixation arrière

Interrupteur de déconnexion ON-OFF. 3 pôles. 20 A. 90°. Montage par le bas du panneau

Eaton Moeller® series T0 Interrupteur Marche-Arrêt, T0, 20 A, Encastrement / Montage encastré avec fixation arrière, 2 Galette(s), tripolaire, avec manette noire et plastron

Interrupteur On-Off, Gamme de produits : Interrupteur On-Off, Référence du groupe de pièces : T0, avec poignée noire et plaque frontale, 3 pôles, Degré de protection : Avant IP65, Design : montage arrière, Angle de commutation : 90 °, Puissance de commutation : maintenue, Plaque avant : 0-1, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 5,5 kW, Courant nominal ininterrompu : Iu = 20 A, 2 unité(s) de contact, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $56.02
Prix unitaire: $56.02
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Interrupteur Marche-Arrêt T0 Eaton Moeller® series
Numéro de catalogue
036504
Code de modèle
T0-2-1/Z
EAN
4015080365044
Longueur du produit
128 mm
Hauteur du produit
48 mm
Largeur du produit
48 mm
Poids du produit
0.134 kg
Certifications
CE
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
CSA-C22.2 No. 94
CSA-C22.2 No. 60947-4-1-14
CSA Class No.: 3211-05
UL 60947-4-1
CSA File No.: 012528
UL File No.: E36332
IEC/EN 60204
UL Category Control No.: NLRV
UL
CSA
Notes de catalogue
Courant nominal de courte durée admissible (Icw) pendant 1 seconde

Features & Functions

Équipé de :
Manette noire et plastron
Inscription
0-1
Nombre de pôles
3

General information

Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
400.000 opérations
Mode de pose
Montage encastré avec fixation par l’arrière
Position de montage
Selon besoin
Nombre de galettes
2
Fréquence de fonctionnement
1200 manœuvres/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Interrupteurs Marche-Arrêt
Catégorie de produit
Interrupteurs Marche-Arrêt
Tension assignée de tenue aux chocs (Uimp)
6 000 V AC
Sécurité de l'isolation
440 V CA, entre les contacts, conforme norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms
Adapté à
Montage au sol
Encastrement intermédiaire
Circuits de dérivation, utilisables pour la déconnexion des moteurs, (UL/CSA)
Angle de rotation
90 °

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité en continu, conforme à la norme IEC 60068-2-78
Exposition à l'humidité, cyclique, conforme à la norme IEC 60068-2-30

Terminal capacities

Sections raccordables
1 x (1 - 2,5) mm², âme massive ou multibrins
2 x (1 - 2,5) mm², âme massive ou multibrins
1 x (0,75 - 2,5) mm², Conducteur souple avec embout selon DIN 46228
2 x (0,75 - 2,5) mm², Conducteur souple avec embout selon DIN 46228
18 - 14 AWG, rigide ou souple avec embout
Taille de vis
M3.5, Vis de borne
Couple de serrage
8,8 lb-in, Bornes à vis
1 Nm, Bornes à vis

Electrical rating

Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
100 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
110 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
80 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
60 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
11.5 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
11.5 A
Courant assigné d'emploi CA-3, 500 V
9 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
4.9 A
Courant assigné d'emploi (le) AC-21, 440 V
20 A
Courant assigné d'emploi (le) AC-23, 230 V
13.3 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
13.3 A
Courant assigné d'emploi AC-23A, 500 V
13.3 A
Courant assigné d'emploi (le) AC-23A, 690 V
7.6 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
10 A
Courant assigné d'emploi (le) DC-13, interrupteurs de commande G/D = 50 ms
10 A
Courant assigné d'emploi (Ie) DC-21, 240 V
1 A
Courant assigné d'emploi (le) DC-23A, 24 V
10 A
Courant assigné d'emploi (le) DC-23A, 48 V
10 A
Courant assigné d'emploi (le) DC-23A, 60 V
10 A
Courant assigné d'emploi (le) DC-23A, 120 V
5 A
Courant de fonctionnement nominal DC-23A, 240 V
5 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 220/230 V
20 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 380/400 V
20 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 500 V
15.6 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 690 V
8.5 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-3, 500 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
4 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
3 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
5.5 kW
Puissance assignée d'emploi étoile-triangle, à 220/230 V, 50 Hz
5.5 kW
Puissance assignée d'emploi étoile-triangle à 380/400 V, 50 Hz
7.5 kW
Puissance assignée d'emploi étoile–triangle, à 500 V, 50 Hz
7.5 kW
Puissance assignée d'emploi étoile-triangle 690 V, 50 Hz
5.5 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
20 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
6 kA
Courant assigné de courte durée admissible (lw)
320 A, Contacts, 1 seconde
0,32 kA
Courant nominal de court-circuit (carac. nominales de base)
50A, Fusible max., SCCR (UL/CSA)
5 kA, CCCN (UL/CSA)
Courant nominal en court-circuit (défaut élevé)
10 kA, CCCN (UL/CSA)
20 A, Classe J, Fusible max., SCCR (UL/CSA)
Carac nominales de protection contre les courts-circuits
20 A gG/gL, Fusible, Contacts

Switching capacity

Charge max. admissible
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
Nombre de contacts en série DC-21A, 240 V
1
Nombre de contacts en série DC-23A, 24 V
1
Nombre de contacts en série DC-23A, 48 V
2
Nombre de contacts en série DC-23A, 60 V
3
Nombre de contacts en série DC-23A, 120 V
3
Nombre de contacts en série DC-23A, 240 V
5
Puissance d'interruption (contacts principaux, utilisation gén.)
16 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10 A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
P300 (UL/CSA)
A600 (UL/CSA)
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
130 A
Tension par contact en série
60 V

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
0.5 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, monophasée
1 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, triphasée
3 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
1.5 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
3 HP
Puissance moteur attribuée de 460/480 V, 60 Hz, triphasée
7.5 HP
Puissance moteur assignée de 575/600 V, 60 Hz, triphasée
7.5 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Noir
Fonction de l’actionneur
Accrochage
Type d’actionneur
Poignée rotative à commande rompue sur porte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.6 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
20 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 036504 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 20 A
Courant permanent nominal , CA-21, 400 V (EF009165) 20 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 5.5 kW
Courant nominal de courte durée admissible Icw (EF007050) 0.32 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 5.5 kW
Puissance de commutation à 400 V (EF009166) 5.5 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 6 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Oui
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Commande rotative déportée sur porte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 48 mm
Hauteur (EF000040) 48 mm
Profondeur (EF000049) 128 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-2-1/Z Y7-36504 036504 FR_036504.pdf 86 Kbytes T0-2-1/Z Y7-36504 036504 FR_036504.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
