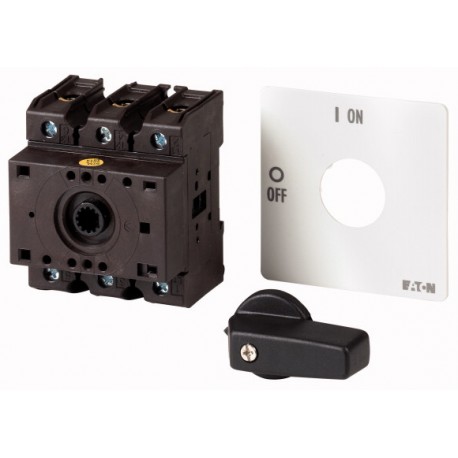

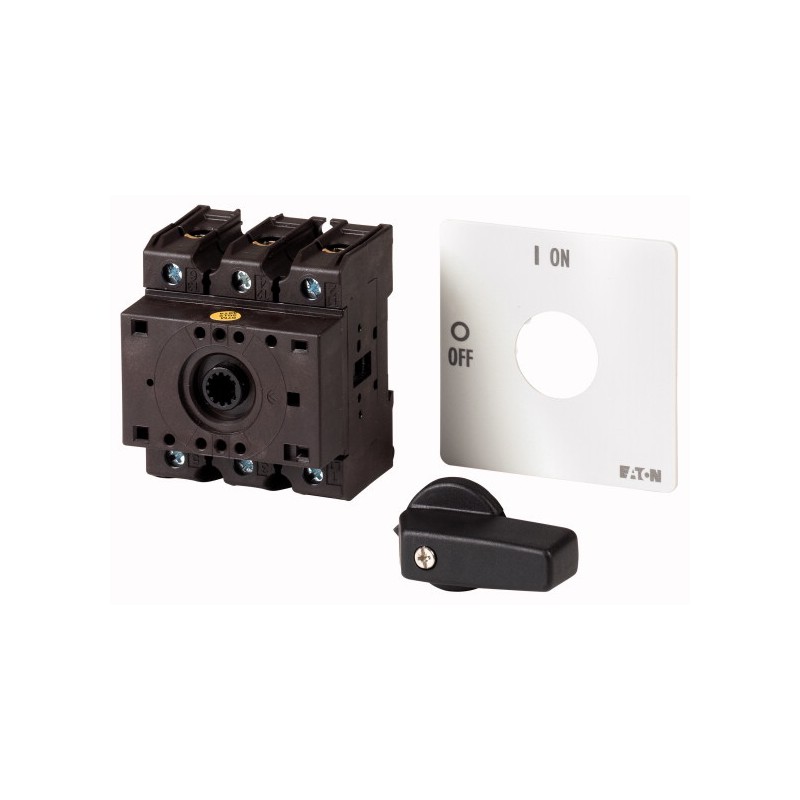

P3-63/XZ 046314 Y7-46314 EATON ELECTRIC Interrupteur Marche-Arrêt, 3p, 63A, appareil de remplacement Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P3-63/XZ 046314 Y7-46314 EATON ELECTRIC Interrupteur Marche-Arrêt, 3p, 63A, appareil de remplacement

P3-63/XZ

046314

Y7-46314

EATON-MOELLER

Interrupteur Marche-Arrêt, 3p, 63A, appareil de remplacement

Interrupteur sectionneur 3 pôles ON-OFF 63 A Interrupteur de remplacement

Interrupteur marche-arrêt, Gamme de produits : Interrupteur principal, Interrupteur de maintenance, Référence du groupe de pièces : P3, Informations sur l’équipement fourni : Contact auxiliaire ou conducteur neutre monté par l’utilisateur., 3 pôles, Degré de protection : Avant IP65, Modèle : Interrupteur de base, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 30 kW, Courant nominal sans interruption : Iu = 63 A, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $115.08
Prix unitaire: $115.08
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Interrupteur Marche-Arrêt, 3p, 63A, appareil de remplacement
Interrupteur Marche-Arrêt, Gamme: Interrupteur général, Interrupteurs de maintenance, Identificateur de type: P3, Information sur la fourniture: Contact auxiliaire ou neutre pour montage ultérieur., tripolaire, Degré de protection: Face avant IP65, Forme: Appareil de base, Puissance assignée d'emploi AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Courant assigné ininterrompu: Iu = 63 A, Conformité aux normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteurs-sectionneurs selon IEC/EN 60947-3

Gamme de livraison

Gamme
Interrupteur général
Interrupteurs de maintenance
Interrupteurs locaux de sécurité
Identificateur de type
P3
Information sur la fourniture
Contact auxiliaire ou neutre pour montage ultérieur.
Nombre de pôles
tripolaire
Circuits auxiliaires
0 Contact F
0 Contact O
Degré de protection
Face avant IP65
Forme
Appareil de base
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]
400 V [P]
30 kW
Courant assigné ininterrompu [Iu]
63 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Tenue aux chocs
15 g
Position de montage
Quelconque
Circuits électriques
Valeurs mécaniquesNombre de pôles
tripolaire
Valeurs mécaniquesCircuits auxiliaires
0 Contact F
Valeurs mécaniquesCircuits auxiliaires
0 Contact O
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
63 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12SI 25 % FM
2 x Ie
Charge max. admissible en service intermittent, Classe 12SI 40 % FM
1.6 x Ie
Charge max. admissible en service intermittent, Classe 12SI 60 % FM
1.3 x Ie
Tenue aux courts-circuitsavec fusible
80 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
1260 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Courant de court-circuit conditionnel [Iq]
4 (Load side)
100 (Supply side) kA
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
800 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3230 V
640 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3400/415 V
600 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3500 V
590 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3690 V
340 A
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
4.5 W
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
15 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
30 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V [P]
30 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
30 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
51 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
55 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
44 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
22.1 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
18.5 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
30 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]500 V [P]
45 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
55 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
63 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
63 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
63 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
63 A
Tension continueDC-1, interrupteurs L/R = 1 msCourant assigné d’emploi [Ie]
63 A
Tension continueDC-1, interrupteurs L/R = 1 msTension par contact en série
60 V
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VCourant assigné d’emploi [Ie]
50 A
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VContacts
1 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VCourant assigné d’emploi [Ie]
50 A
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VContacts
2 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VCourant assigné d’emploi [Ie]
50 A
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VContacts
2 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VCourant assigné d’emploi [Ie]
25 A
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VContacts
3 Nombre
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
Sections raccordables
âme massive ou multibrins
1 x (2,5 - 35)
2 x (2,5 - 10) mm2
Souple à embout selon DIN 46228
1 x (1,5 - 25)
2 x (1,5 - 6) mm2
Vis de raccordement
M5
Couple de serrage vis de raccordement
3 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
600 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
60 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A 600
P 600
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
3 HP
Pouvoir de coupurePuissance moteur maximalemonophasés200 V AC
7.5 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
10 HP
Pouvoir de coupurePuissance moteur maximaletriphasés200 V AC
15 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
15 HP
Pouvoir de coupurePuissance moteur maximaletriphasés480 V AC
40 HP
Pouvoir de coupurePuissance moteur maximaletriphasés600 V AC
50 HP
Short Circuit Current RatingValeur nominale de base
10 kA
Short Circuit Current Ratingmax. Fuse
150 A
Sections raccordablesà âme massive ou souples avec embout
14 - 2 AWG
Sections raccordablesVis de raccordement
M5
Sections raccordablesCouple de serrage
26.5 lb-in

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
63 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
4.5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Résistance aux UV uniquement avec toit de protection.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 6.0

Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060010])
finition interrupteur général
non
finition interrupteur de maintenance/réparation
non
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
non
finition de l'inverseur
non
tension de fonctionnement nominale max. Ue en CA
690 V
tension de fonctionnement normale
690 - 690 V
courant permanent nominal Iu
63 A
courant permanent nominal , CA-21, 400 V
63 A
puissance de fonctionnement nominale, CA-3, 400 V
30 kW
courant nominal de courte durée admissible Icw
1.26 kA
puissance de fonctionnement nominale, CA-23, 400 V
30 kW
puissance de commutation à 400 V
30 kW
intensité de court-circuit nominale conditionnelle Iq
4 kA
nombre de pôles
3
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
commande motorisée en option
non
commande motorisée intégrée
non
déclencheur voltmétrique en option
non
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
oui
adapté à une fixation frontale à 4 trous
non
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
couleur de l'élément d'actionnement
autre
finition de l'élément d'actionnement
autre
verrouillable
non
type de raccordement du circuit principal
borne à vis
classe de protection (IP), face avant
IP65

ETIM for 046314 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 63 A
Courant permanent nominal, CA-21, 400 V (EF011777) 63 A
Courant permanent nominal , CA-21, 400 V (EF009165) 63 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 30 kW
Courant nominal de courte durée admissible Icw (EF007050) 1.26 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 30 kW
Puissance de commutation à 400 V (EF009166) 30 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 100 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Autre
Finition de l'élément d'actionnement (EF006976) Poignée tournante courte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 87 mm
Hauteur (EF000040) 87 mm
Profondeur (EF000049) 140 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P3-63/XZ Y7-46314 046314 FR_046314.pdf 184 Kbytes P3-63/XZ Y7-46314 046314 FR_046314.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
