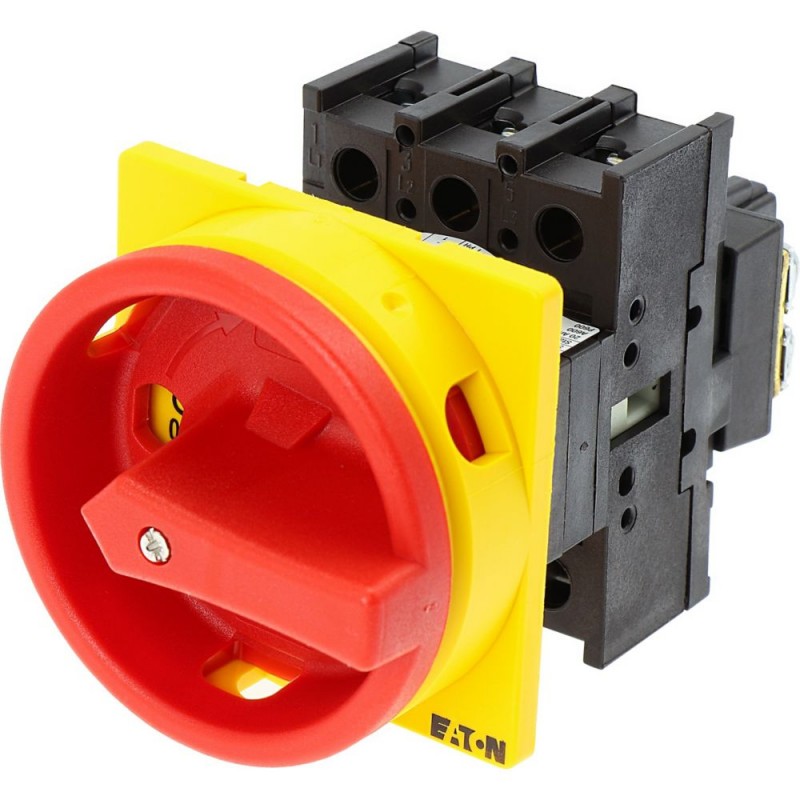

P1-25/EA/SVB 041097 Y7-41097 EATON ELECTRIC Interrupteur général, tripolaire, 25 A, Fonctions d'ARRÊT D'URGE.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P1-25/EA/SVB 041097 Y7-41097 EATON ELECTRIC Interrupteur général, tripolaire, 25 A, Fonctions d'ARRÊT D'URGE..

P1-25/EA/SVB

041097

Y7-41097

EATON-MOELLER

Interrupteur général, tripolaire, 25 A, Fonctions d'ARRÊT D'URGENCE, verrouillable en position 0, Montage encastré

General Switch Poignée encastrée 3 pôles 25 A

Interrupteur général, P1, 25 A, Montage encastré, tripolaire, Fonctions d'ARRÊT D'URGENCE, Avec poignée rotative rouge et couronne de blocage jaune, verrouillable en position 0

Interrupteur principal, P1, Courant nominal ininterrompu (Iu) : 25 A, Fonctions : Interverrouillable, Fonction d’arrêt d’urgence, Équipé de : Poignée rotative rouge et bague de verrouillage jaune, Méthode de montage : Montage encastré, Nombre de pôles : Trois pôles, Dispositif de verrouillage : Verrouillable en position 0 (arrêt), Degré de protection : NEMA 12

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $79.76
Prix unitaire: $79.76
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series P1 Main switch
Numéro de catalogue
041097
Code de modèle
P1-25/EA/SVB
EAN
4015080410973
Longueur du produit
119 mm
Hauteur du produit
65 mm
Largeur du produit
65 mm
Poids du produit
0.19 kg
Certifications
IEC/EN 60947-3
CSA File No.: 012528
CSA
UL Category Control No.: NLRV
UL File No.: E36332
IEC/EN 60947
VDE 0660
CE
IEC/EN 60204
UL
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CSA-C22.2 No. 94
Notes de catalogue
Courant nominal de courte durée admissible (Icw) pendant 1 seconde

Features & Functions

Fonction
Version interrupteur secteur de maintenance/réparation
finition interrupteur général
Finition interrupteur de dispositif d'arrêt d'urgence
Équipé de :
Poignée rotative rouge et bague de verrouillage jaune
Fonctions
Verrouillable
Fonctions d'ARRÊT D'URGENCE
Dispositif de verrouillage
verrouillable en position 0
Nombre de pôles
3

General

Accessoires
Contact auxiliaire ou contrôle d’isolement installé par l’utilisateur.
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
300.000 opérations
Mode de pose
Montage encastré
Position de montage
Selon besoin
Fréquence de fonctionnement
1200 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Interrupteur général
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Sécurité de l'isolation
440 V CA, entre les contacts, conforme norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms
Adapté à
Circuits de dérivation, utilisables pour la déconnexion des moteurs, (UL/CSA)
Montage avant à 4 trous

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Terminal capacities

Sections raccordables
14 - 8 AWG, rigide ou souple avec embout
2 x (1,5 - 6) mm², âme massive ou multibrins
1 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228
1 x (1,5 - 6) mm², âme massive ou multibrins
2 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228
Taille de vis
M4, Vis de borne
Couple de serrage
14,1 lb-in, Bornes à vis
1,6 Nm, Bornes à vis

Electrical rating

Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
190 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
150 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
170 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
150 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
19.6 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
15.2 A
Courant assigné d'emploi CA-3, 500 V
12.1 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
8.8 A
Courant assigné d'emploi (le) AC-21, 440 V
25 A
Courant assigné d'emploi (le) AC-23, 230 V
25 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
25 A
Courant assigné d'emploi AC-23A, 500 V
17.4 A
Courant assigné d'emploi (le) AC-23A, 690 V
12.6 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
25 A
Courant assigné d'emploi (le) DC-23A, 24 V
25 A
Courant assigné d'emploi (le) DC-23A, 48 V
25 A
Courant assigné d'emploi (le) DC-23A, 60 V
25 A
Courant assigné d'emploi (le) DC-23A, 120 V
12 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
5.5 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
13 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
11 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
11 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
25 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
80 kA
Courant assigné de courte durée admissible (lw)
640 A, Contacts, 1 seconde
0,64 kA
Courant nominal de court-circuit (carac. nominales de base)
5 kA, SCCR (UL/CSA)
110A, Fusible max., SCCR (UL/CSA)
Courant nominal en court-circuit (défaut élevé)
50 A, Classe J, Fusible max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Carac nominales de protection contre les courts-circuits
25 A gG/gL, Fusible, Contacts

Switching capacity

Charge max. admissible
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
Nombre de contacts en série DC-23A, 24 V
1
Nombre de contacts en série DC-23A, 48 V
2
Nombre de contacts en série DC-23A, 60 V
2
Nombre de contacts en série DC-23A, 120 V
3
Puissance d'interruption (contacts principaux, utilisation gén.)
20 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A600 (UL/CSA)
P600 (UL/CSA)
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
240 A
Tension par contact en série
60 V

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
1 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, monophasée
2 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, triphasée
3 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
3 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
5 HP
Puissance moteur attribuée de 460/480 V, 60 Hz, triphasée
10 HP
Puissance moteur assignée de 575/600 V, 60 Hz, triphasée
15 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Rouge
Type d’actionneur
commande rotative déportée sur porte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
1.1 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
25 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 041097 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Oui
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 25 A
Courant permanent nominal, CA-21, 400 V (EF011777) 25 A
Courant permanent nominal , CA-21, 400 V (EF009165) 25 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 7.5 kW
Courant nominal de courte durée admissible Icw (EF007050) 0.64 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 13 kW
Puissance de commutation à 400 V (EF009166) 13 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 80 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Oui
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Rouge
Finition de l'élément d'actionnement (EF006976) Commande rotative déportée sur porte
Verrouillable (EF006281) Oui
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 65 mm
Hauteur (EF000040) 65 mm
Profondeur (EF000049) 119 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-25/EA/SVB Y7-41097 041097 ES_199898.pdf 1 Mbytes P1-25/EA/SVB Y7-41097 041097 ES_199898.pdf

Commentaires: (1) ▲

  • — N Jim
    Évaluation du client:
    • Página:1
    Écrire commentaire
    Écrire commentaire
    Sous forme de peau
    Score:
    Nom:
    Email:
    Titre:
    Commentaire:
    Recommandez-vous acheter ce produit?
      Captcha
      Écrire commentaire

    Derniers commentaires de nos clients

    Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
