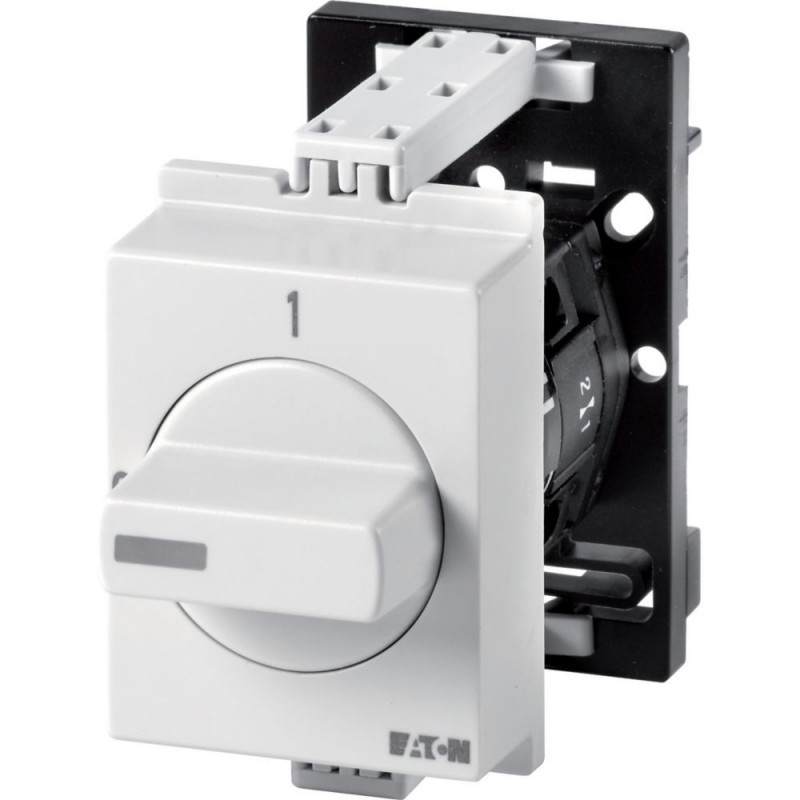

TM-2-8293/IVS 225337 Y7-225337 EATON ELECTRIC Interrupteurs Marche-Arrêt, Contacts: 4, 10 A, plastron: 0-1, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

TM-2-8293/IVS 225337 Y7-225337 EATON ELECTRIC Interrupteurs Marche-Arrêt, Contacts: 4, 10 A, plastron: 0-1, ..

TM-2-8293/IVS

225337

Y7-225337

EATON-MOELLER

Interrupteurs Marche-Arrêt, Contacts: 4, 10 A, plastron: 0-1, 90 °, à accrochage, Montage encastré en tableau modulaire

TM-2-8293/IVS

Eaton Moeller® series TM ON-OFF switches, TM, 10 A, service distribution board mounting, 2 contact unit(s), Contacts: 4, 90 °, maintained, With 0 (Off) position, 0-1, Design number 8293

Interrupteur marche-arrêt, Gamme de produits : Interrupteurs de commande, Référence du groupe de pièces : TM, avec poignée noire et plaque frontale, Contacts : 4, Degré de protection : Avant IP30, Design : montage sur tableau de distribution de service, Angle de commutation : 90 °, Puissance de commutation : maintenue, Avec position 0 (Off), Plaque frontale : 0-1, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 3 kW, Courant nominal ininterrompu : Iu = 10 A, 2 unité(s) de contact, Normes : IEC/EN 60947, VDE 0660, CSA, UL, Interrupteur de commande selon IEC/EN 60947-5-1, Interrupteur auxiliaire selon IEC/EN 60947-5-1

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $101.21
Prix unitaire: $101.21
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series TM On-off switch
Numéro de catalogue
225337
Code de modèle
TM-2-8293/IVS
EAN
4015082253370
Longueur du produit
72.5 mm
Hauteur du produit
60 mm
Largeur du produit
35.5 mm
Poids du produit
0.058 kg
Certifications
IEC/EN 60947-3
UL File No.: E36332
UL Category Control No.: NLRV
CSA-C22.2 No. 14-05
UL 508
IEC/EN 60947
VDE 0660
IEC/EN 60947-5-1
CE
UL report applies to both US and Canada
UL
Certified by UL for use in Canada
CSA-C22.2 No. 94
CSA

Features & Functions

Équipé de :
Manette noire et plastron
Inscription
0-1
Nombre de pôles
4

General

Degré de protection
Autre NEMA
Degré de protection (face avant)
IP30
Longévité mécanique
1.000.000 opérations
Mode de pose
À encastrer en tableau modulaire
Position de montage
Telle que requise
Nombre de galettes
2
Fréquence de fonctionnement
1200 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Commutateurs de commande
Tension assignée de tenue aux chocs (Uimp)
4000 V AC
Adapté à
Tableau de distribution
Montage au sol
Angle de rotation
90 °
Type
Interrupteur marche-arrêt

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Résistance climatique
Chaleur humide, constant, selon IEC 60068-2-78
Chaleur humide, cyclique, selon IEC 60068-2-30

Terminal capacities

Sections raccordables
2 x 1,5 mm², âme massive ou multibrins
1 x 1,5 mm², flexible
2 x 1,5 mm², flexible
2 x 1,0 mm², Conducteur souple avec embout selon DIN 46228
14 AWG, rigide ou souple avec embout
1 x 1,0 mm², Conducteur souple avec embout selon DIN 46228
1 x 1,5 mm², âme massive ou multibrins
Taille de vis
M2,5, Vis de borne
Couple de serrage
0,4 Nm, Bornes à vis
3,5 lb-in, Bornes à vis

Electrical rating

Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
0 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
3 kW
Tension nominale (Ue) en AC - max.
500 V
Courant assigné ininterrompu (Iu)
10 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
0 kA
Courant assigné de courte durée admissible (lw)
0 kA
Carac nominales de protection contre les courts-circuits
10 A gG/gL, Fusible, Contacts

Switching capacity

Puissance d'interruption (contacts principaux, utilisation gén.)
10 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A300 (UL/CSA)

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
0.33 HP
Puissance assignée du moteur à 115/120 V, 60 Hz, triphasée
0.75 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
0.75 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
1 HP
Puissance assignée du moteur à 277 V, 60 Hz, monophasée
0.75 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Noir
Fonction de l’actionneur
avec position 0
Accrochage
Type d’actionneur
poignée tournante courte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.15 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
10 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

ETIM for 225337 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement normale (EF001435) 1000 V
Courant permanent nominal Iu (EF001389) 10 A
Courant permanent nominal, CA-21, 400 V (EF011777) 6.6 A
Courant permanent nominal , CA-21, 400 V (EF009165) 0 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 0 kW
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 3 kW
Puissance de commutation à 400 V (EF009166) 0 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Nombre de pôles (EF001391) 4
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Oui
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Poignée tournante courte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP30
Classe de protection (NEMA) (EF011959) Autre
Largeur (EF000008) 35.5 mm
Hauteur (EF000040) 60 mm
Profondeur (EF000049) 72.5 mm
