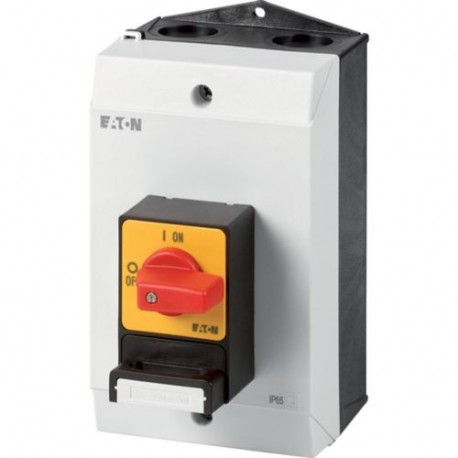

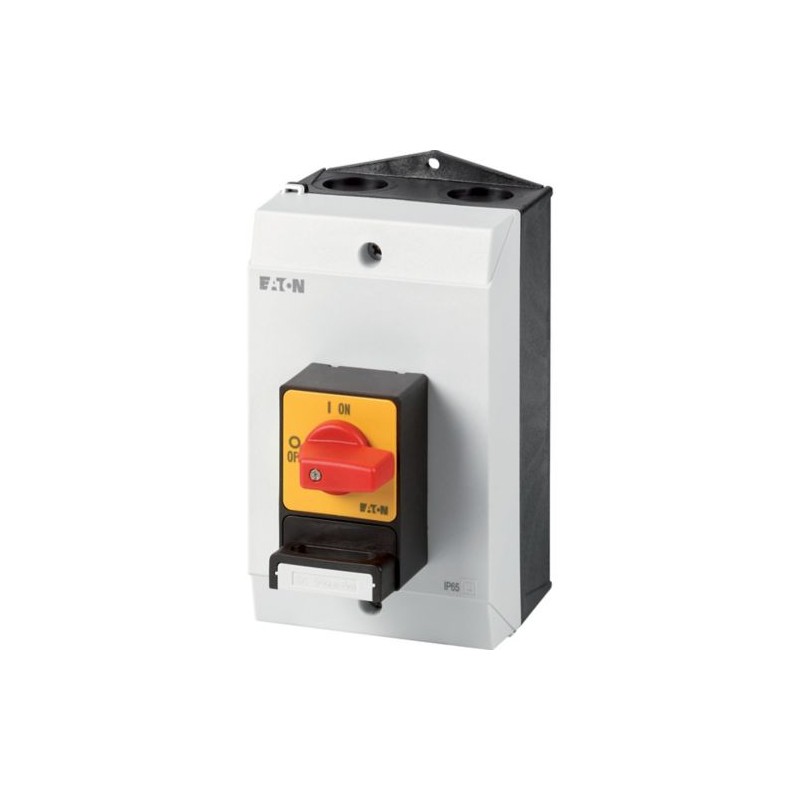

P1-25/I2/SVC(S)-RT 207307 Y7-207307 EATON ELECTRIC Interrupteurs anti-panique, tripolaire, 25 A, Dispositifs..
P1-25/I2/SVC(S)-RT
207307
Y7-207307
EATON-MOELLER
Interrupteurs anti-panique, tripolaire, 25 A, Dispositifs de cadenassage SVC, plastron 0-1, 90 °, à accrochage, Montage en saillie, P
P1-25/I2/SVC(S)-RT
Eaton Moeller® series P1 Panic switches, P1, 25 A, surface mounting, 3 pole, with red thumb grip and yellow front plate, Padlocking feature SVC
Interrupteur anti-panique, Gamme de produits : Interrupteur avec mécanisme de verrouillage, Référence du groupe de pièces : P1, Fonction d’arrêt : Fonction d’arrêt d’urgence, avec poignée rouge et plaque frontale jaune, Informations sur l’équipement fourni : Contact auxiliaire ou conducteur neutre monté par l’utilisateur., 3 pôles, Dispositif de verrouillage : Fonction de cadenassage SVC, Remarques : Verrouillable avec max. 3 cadenas., Si la glissière de verrouillage est verrouillée avec le verrou en position 1, l’interrupteur peut être éteint mais pas rallumé sans retirer le serrure., Dispositif de verrouillage : Verrouillable en position 0 avec verrouillage du couvercle, Degré de protection : IP65, Design : montage en saillie, Angle de commutation : 90 ° , Puissance de commutation : maintenue, Plaque frontale : 0-1, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 11 kW, Courant nominal ininterrompu : Iu = 25 A, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteur-sectionneur selon IEC/EN 60947-3
Appareillage industriel basse tension > Interrupteur-sectionneur
Sectionneurs et commutateurs à cames
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Eaton Moeller® series P1 Panic switch
Numéro de catalogue
207307
Code de modèle
P1-25/I2/SVC(S)-RT
EAN
4015082073077
Longueur du produit
126 mm
Hauteur du produit
180 mm
Largeur du produit
100 mm
Poids du produit
0.495 kg
Certifications
VDE 0660
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
Features & Functions
Équipé de :
Manette rouge et plastron jaune
Fonctions
Fonctions d'ARRÊT D'URGENCE
Inscription
0-1
Dispositif de verrouillage
Verrouillable en position 0 (arrêt) (verrouillage du couvercle)
Mécanisme de fermeture
Dispositifs de cadenassage SVC
Nombre de pôles
3
General
Accessoires
Contact auxiliaire ou contrôle d’isolement installé par l’utilisateur.
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
300.000 opérations
Mode de pose
Montage en saillie
Position de montage
Selon besoin
Fréquence de fonctionnement
1200 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Interrupteur avec mécanisme de verrouillage
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Sécurité de l'isolation
440 V CA, entre les contacts, conforme norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms
Adapté à
Montage au sol
Angle de rotation
90 °
Type
Interrupteur anti-panique
Climatic environmental conditions
Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
40 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Terminal capacities
Sections raccordables
2 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228
1 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228
2 x (1,5 - 6) mm², âme massive ou multibrins
1 x (1,5 - 6) mm², âme massive ou multibrins
1 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228
2 x (1,5 - 6) mm², âme massive ou multibrins
1 x (1,5 - 6) mm², âme massive ou multibrins
Taille de vis
M4, Vis de borne
Couple de serrage
14,1 lb-in, Bornes à vis
1,6 Nm, Bornes à vis
1,6 Nm, Bornes à vis
Electrical rating
Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
190 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
150 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
170 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
150 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
19.6 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
15.2 A
Courant assigné d'emploi CA-3, 500 V
12.1 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
8.8 A
Courant assigné d'emploi (le) AC-21, 440 V
25 A
Courant assigné d'emploi (le) AC-23, 230 V
25 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
25 A
Courant assigné d'emploi AC-23A, 500 V
17.4 A
Courant assigné d'emploi (le) AC-23A, 690 V
12.6 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
25 A
Courant assigné d'emploi (le) DC-23A, 24 V
25 A
Courant assigné d'emploi (le) DC-23A, 48 V
25 A
Courant assigné d'emploi (le) DC-23A, 60 V
25 A
Courant assigné d'emploi (le) DC-23A, 120 V
12 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
5.5 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
13 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
11 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
11 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
25 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.
Short-circuit rating
Courant assigné de court-circuit conditionnel (Iq)
80 kA
Courant assigné de courte durée admissible (lw)
0,64 kA
640 A, Contacts, 1 seconde
640 A, Contacts, 1 seconde
Carac nominales de protection contre les courts-circuits
25 A gG/gL, Fusible, Contacts
Switching capacity
Charge max. admissible
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
Nombre de contacts en série DC-23A, 24 V
1
Nombre de contacts en série DC-23A, 48 V
2
Nombre de contacts en série DC-23A, 60 V
2
Nombre de contacts en série DC-23A, 120 V
3
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
240 A
Tension par contact en série
60 V
Contacts
Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0
Actuator
Couleur de l'actionneur
Rouge
Fonction de l’actionneur
Permanent
Type d’actionneur
poignée tournante courte
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
1.1 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
1.1 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
25 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Non |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Tension de fonctionnement normale (EF001435) | 690 V |
| Courant permanent nominal Iu (EF001389) | 25 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 25 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 25 A |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 7.5 kW |
| Courant nominal de courte durée admissible Icw (EF007050) | 0.64 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 13 kW |
| Puissance de commutation à 400 V (EF009166) | 13 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 80 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Non |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante courte |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Avec un câblage préparé (EF016444) | Non |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| Largeur (EF000008) | 100 mm |
| Hauteur (EF000040) | 180 mm |
| Profondeur (EF000049) | 126 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-25/I2/SVC(S)-RT Y7-207307 207307 ES_044973.pdf | 547 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
