TM-2-8311/E

086743

Y7-86743

EATON-MOELLER

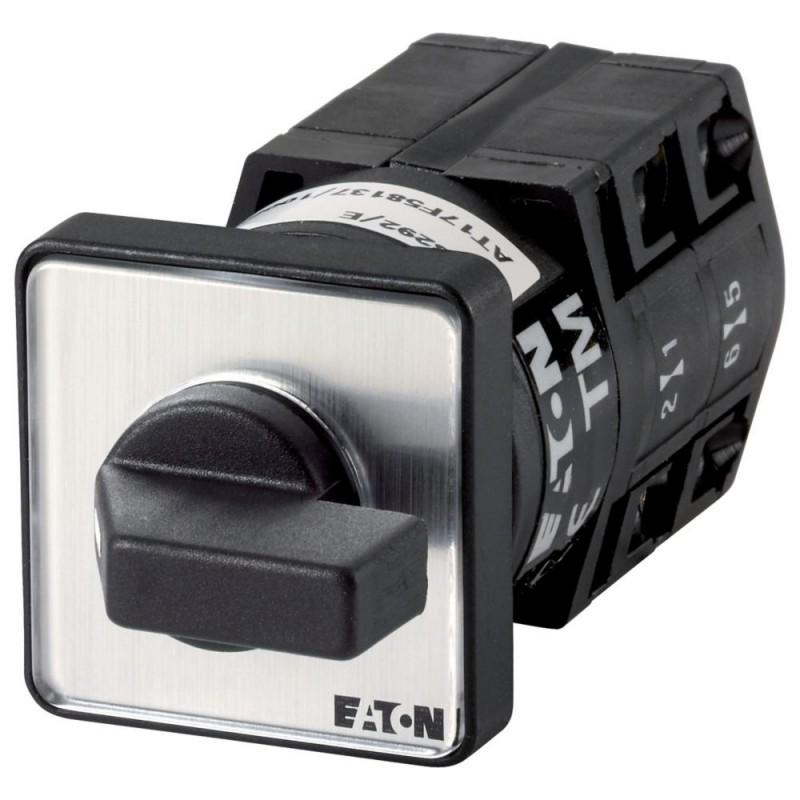

Commutateurs à gradins, Contacts: 3, 10 A, plastron: 0-3, 60 °, à accrochage, Montage encastré

Interrupteur d’étape; 3 pôles; 10 A; Plaque indicatrice: 0-3; 60 °;

Interrupteur pas à pas, Gamme de produits : Interrupteurs de commande, Normes : IEC/EN 60947, VDE 0660, CSA, UL, Interrupteur de commande selon IEC/EN 60947-5-1, Interrupteur auxiliaire selon IEC/EN 60947-5-1, Référence du groupe de pièces : TM, avec poignée de pouce noire et plaque frontale, Contacts : 3, Degré de protection : Avant IP65, Design : montage encastré, Angle de commutation : 60 °, Puissance de commutation : maintenue, Avec position 0 (arrêt), 2 unité(s) de contact, Courant nominal ininterrompu : Iu= 10 A, plaque frontale : 0-3

Plus de détails


Appareillage industriel basse tension > Interrupteur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $88.78
Prix unitaire: $88.78
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commutateurs à gradins, Contacts: 3, 10 A, plastron: 0-3, 60 °, à accrochage, Montage encastré
Commutateur à gradins, Gamme: Commutateurs de commande, Conformité aux normes: IEC/EN 60947, VDE 0660, CSA, UL, Commutateurs de commande selon IEC/EN 60947-5-1, Contacts auxiliaires à manœuvre positive d'ouverture selon IEC/EN 60947-5-1, Identificateur de type: TM, avec manette noire et plastron, Contacts: 3, Degré de protection: Face avant IP65, Forme: Montage encastré, Angles de rotation: 60 °, Comportement de coupure: à accrochage, avec position « 0 », 2 Galette(s), Courant assigné ininterrompu: Iu= 10 A, plastron: 0-3

Gamme de livraison

Gamme
Commutateurs de commande
Identificateur de type
TM
Fonction de base
Commutateurs à gradins
avec manette noire et plastron
Contacts
3
Degré de protection
Face avant IP65
Forme
Montage encastré
Angles de rotation
60 °
Comportement de coupure
à accrochage
avec position « 0 »
Numéro de traitement
8311
plastron
0-3
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Courant assigné ininterrompu [Iu]
10 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Nombre de galettes
2 Galette(s)

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, CSA, UL
Commutateurs de commande selon IEC/EN 60947-5-1
Contacts auxiliaires à manœuvre positive d'ouverture selon IEC/EN 60947-5-1
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Position de montage
Quelconque
Circuits électriques
Caractéristiques électriquesTension assignée d'emploi [Ue]
500 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
10 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Tenue aux courts-circuitsavec fusible
10 A gG/gL
Pouvoir de coupure
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
0.15 W
Séparation sûre selon EN 61140Pertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.15 W
Longévité mécanique [manœuvres]
> 1 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-21ACourant assigné d'emploi interrupteur400 V 415 V [Ie]
10 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
Sections raccordables
âme massive ou multibrins
1 x 1,5
2 x 1,5 mm2
Souple à embout selon DIN 46228
1 x 1,0
2 x 1,0 mm2
souple
1 x 1,5
2 x 1,5 mm2
Vis de raccordement
M2,5
Couple de serrage vis de raccordement
0.4 Nm
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
300 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A300
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
0.33 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximalemonophasés277 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximaletriphasés120 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
1 HP
Sections raccordablesà âme massive ou souples avec embout
14 AWG
Sections raccordablesVis de raccordement
M2,5
Sections raccordablesCouple de serrage
3.5 lb-in

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
10 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.15 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Résistance aux UV uniquement avec toit de protection.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Commutateur de commande (EC002611)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Commutateur de commande (ecl@ss13-27-37-14-14 [ACN998016])
type d'interrupteur
commutateur multi-positions
nombre de pôles
3
tension de fonctionnement nominale max. Ue en CA
500 V
courant permanent nominal (Iu)
10 A
nombre de positions de commutation
4
avec position 0
oui
avec retour automatique à la position 0
non
type de construction de l'appareil
appareil encastré
largeur en nombre de modules
0
convient pour montage au sol
non
adapté à une fixation frontale
oui
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
appareil complet dans un boîtier
non
finition de l'élément d'actionnement
manette / levier
taille du panneau frontal
30 x 30 mm
indice de protection (IP), face avant
IP65
degré de protection (NEMA), façade
12

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65; UL/CSA Type: –

ETIM for 086743 Appareillage industriel basse tension (EC002611)
Caractéristique Valeur
Finition du commutateur (EF003496) Commutateur de réglage
Nombre de pôles (EF001391) 3
Tension de fonctionnement nominale max. Ue en CA (EF007355) 500 V
Courant permanent nominal Iu (EF001389) 10 A
Nombre de positions de commutation (EF000231) 4
Avec position 0 (EF001416) Oui
Avec retour automatique à la position 0 (EF002428) Non
Type de construction de l'appareil (EF008240) Appareil encastré
Largeur dans les unités de partition (EF002950) 0
Adapté à une fixation sur sol (EF007243) Non
Adapté à une fixation frontale (EF007246) Oui
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Appareil complet dans un boîtier (EF007317) Non
Finition de l'élément d'actionnement (EF006976) Manette
Taille du panneau frontal (EF007176) 30x30 mm
Classe de protection (IP), face avant (EF003118) IP65
Type de protection NEMA, frontale (EF011961) 12
