> EATON - MOELLER>Appareillage Modulaire - Divers et accessoires >Z-S48/SO 265538 Y7-265538 ELECTRIC Télérupteur, 48AC/24DC, 1F+1O, 16A, 50Hz, 1PE
ANUNCIAR
Produit précédent Produit suivant

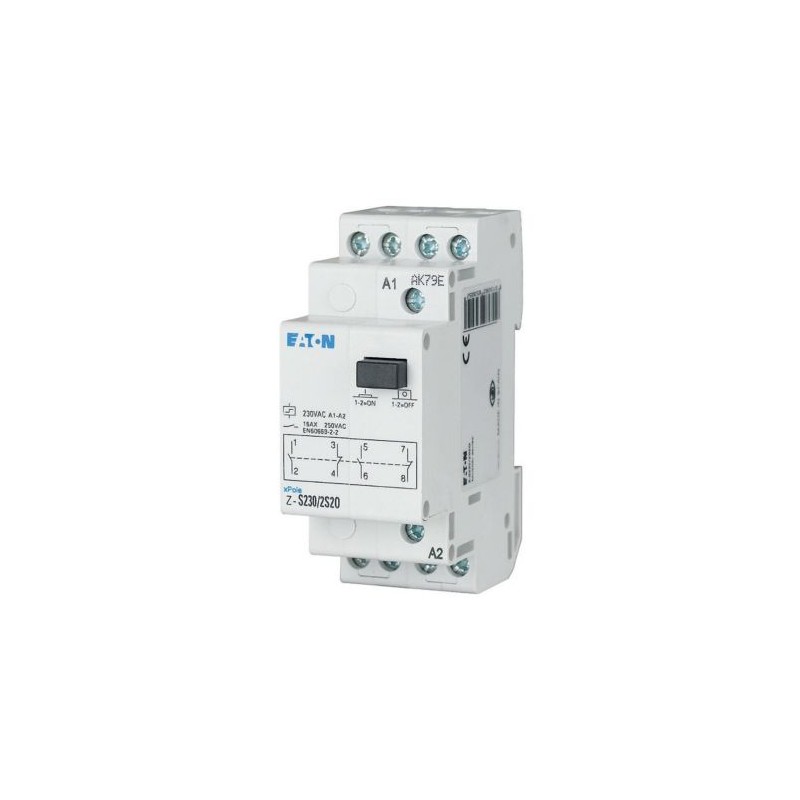

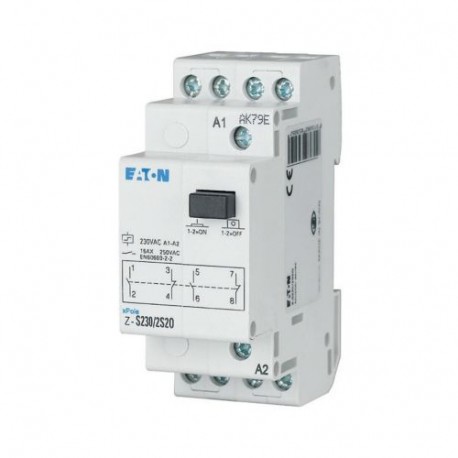

Z-S48/SO 265538 Y7-265538 EATON ELECTRIC Télérupteur, 48AC/24DC, 1F+1O, 16A, 50Hz, 1PE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-S48/SO 265538 Y7-265538 EATON ELECTRIC Télérupteur, 48AC/24DC, 1F+1O, 16A, 50Hz, 1PE

Z-S48/SO

265538

Y7-265538

EATON-MOELLER

Télérupteur, 48AC/24DC, 1F+1O, 16A, 50Hz, 1PE

Z-S48/SO

Eaton Distribution parts. Impulse relay, 48AC/24DC, 1NO+1NC, 16A, 50Hz, 1SU

Relais à impulsions, tension de commande 48V AC / 24V DC, fonction : 1 N/O et 1 N/F, courant nominal de fonctionnement à 250V AC selon IEC/EN 60669-2-2 : 16A, dimension frontale standard 45 mm, largeur de montage 1 SU (17,5 mm), montage sur rail chapeau, section des bornes 0,5–10 mm² solide et flexible / 0,5–6 mm² flexible avec virole

Plus de détails


Appareillage modulaire monté en face avant d'enveloppe > Télérupteur

Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $60.15
Prix unitaire: $60.15
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Distribution parts
Catalog Number
265538
Model Code
Z-S48/SO
EAN
4015082655389
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
17.5 mm
Product Weight
0.136 kg
Compliances
RoHS conform

Spécifications du produit

Mounting method
DIN rail
Control voltage 1 type
AC
Ambient operating temperature - max
45 °C
Ambient operating temperature - min
-20 °C
Control voltage 1 - max
48 V
Control voltage 1 - min
48 V
Control voltage 2 - max
24 V
Control voltage 2 - min
24 V
Frequency control voltage 1 - max
50 Hz
Frequency control voltage 1 - min
50 Hz
Frequency control voltage 2 - max
50 Hz
Frequency control voltage 2 - min
50 Hz
Heat dissipation per pole, current-dependent
1.5 W
Incandescent lamp load - max
0 W
Load fluorescent lamp - max
0 VA
Load fluorescent lamp (duo circuit) - max
0 VA
Load fluorescent lamp (parallel compensated) - max
0 VA
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Rated operational current for specified heat dissipation (In)
16 A
Rated switch current
16 A
Equipment heat dissipation, current-dependent
3 W
Supply voltage - max
250 V
Supply voltage - min
250 V
Switching current (cos phi = 0.6) - max
0 A
Width in number of modular spacings
1
Built-in depth
60 mm
Operating mode
Manual operation possible
Control voltage 2 type
DC
Voltage type
AC
Functions
Other

ETIM for 265538 Appareillage modulaire monté en face avant d'enveloppe (EC000188)
Caractéristique Valeur
Fonction (EF000030) Autre
Type de montage (EF000003) Rail DIN
Largeur dans les unités de partition (EF002950) 1
Profondeur d'encastrement (EF000218) 60 mm
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Tension de commande 1 (EF002952) 48 V
Type de tension de commande 1 (EF002954) CA
Fréquence de tension de commande 1 (EF002956) 50 Hz
Tension de commande 2 (EF002953) 24 V
Type de tension de commande 2 (EF002955) CC
Fréquence de tension de commande 2 (EF002957) 50 Hz
Courant de commutation assigné (EF006706) 16 A
Tension d'alimentation (EF004127) 250 V
Type de tension d'alimentation (EF002991) CA
Charge max. de lampe à incandescence (EF004952) 0 W
Charge max. de lampe fluorescente (EF004971) 0 VA
Charge max. de lampe fluorescente (circuit Duo) (EF004972) 0 VA
Charge max. de lampe fluorescente (compensée en parallèle) (EF004973) 0 VA
Courant de commutation max. (cos phi = 0,6) (EF004920) 0 A
Commande manuelle (EF002978) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-S48/SO Y7-265538 265538 FR_265538.pdf 108 Kbytes Z-S48/SO Y7-265538 265538 FR_265538.pdf
