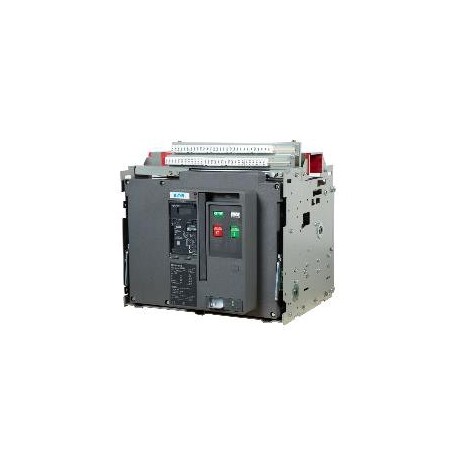

IZM-SR110AD 122944 Y7-122944 EATON ELECTRIC Déclencheur de fermeture, 110-127VAC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZM-SR110AD 122944 Y7-122944 EATON ELECTRIC Déclencheur de fermeture, 110-127VAC/DC

IZM-SR110AD

122944

Y7-122944

EATON-MOELLER

Déclencheur de fermeture, 110-127VAC/DC

IZM-SR110AD

Déclencheur de fermeture, Accessoires, 4000 à 6300 A, Déclencheur de tension, Déclencheurs de fermeture, Norme/Homologation : IEC, Un déclencheur de fermeture peut être combiné avec un déclencheur de dérivation et un déclencheur de sous-tension ou avec un déclencheur de sous-tension ou avec un deuxième déclencheur de dérivation., Tension de commande nominale : Us 110 - 125 DC, 110 - 127 AC V, Pour utilisation avec : IZM20, 32, 40, 63..., IN20, 32,40, 63..., Si commandé séparément, une unité terminale secondaire IZM‐SEC‐... est nécessaire pour la connexion. Commandez séparément si nécessaire. Page d’affectation du terminal 71

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $380.33
Prix unitaire: $380.33
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Déclencheur de fermeture, 110-127VAC/DC

Gamme de livraison

Gamme
Equipements complémentaires
Plage de courants
4000 à 6300 A
Equipements complémentaires
Déclencheur voltmétrique
Equipements complémentaires
Electro-aimants de fermeture
Technique de déclenchement
Déclencheur électronique
norme / homologation
IEC
Un électro-aimant de fermeture peut être associé à un déclencheur à émission de tension et à un déclencheur à manque de tension ou un déclencheur à émission de tension ou à un deuxième déclencheur à émission de tension.
Tension assignée de commande [Us]
110 - 125 CC
110 - 127 AC V
Utilisation avec
IZM20, 32, 40, 63…
IN20, 32,40, 63…
Remarques
En cas de commande séparée, le bornier pour circuits auxiliaires IZM‐SEC… est nécessaire pour le raccordement. A commander le cas échéant. → Schéma d'affectation des bornes, page 71

Caractéristiques techniques

Tension assignée de commande [Us]
CA 50/60 Hz [Us]
110 - 127 V
CC [Us]
110 - 125 V
consommation
AC
(appel 450) VA
DC
(appel 450) W
Temps de réaction du disjoncteur sousUs
40 ms
plage de fonctionnement
Tension de fermeture [Serrage]
Selon norme IEC x Uc

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 4.0

Rated control supply voltage Us at AC 50HZ
110 - 127 V
Rated control supply voltage Us at AC 60HZ
110 - 127 V
Rated control supply voltage Us at DC
110 - 125 V
Voltage type for actuating
AC/DC
Initial value of the undelayed short-circuit release - setting range
0 A
End value adjustment range undelayed short-circuit release
0 A
Type of electric connection
Flat plug-in connection
Number of contacts as normally open contact
0
Number of contacts as normally closed contact
0
Number of contacts as change-over contact
0
Suitable for power circuit breaker
Yes
Suitable for switch disconnector
Yes
Suitable for motor safety switch
No
Suitable for overload relay
No

ETIM for 122944 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Adapté à un disjoncteur (EF005863) Non
Adapté à un commutateur (EF001543) Non
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZM-SR110AD Y7-122944 122944 122944_FR.pdf 126 Kbytes IZM-SR110AD Y7-122944 122944 122944_FR.pdf
