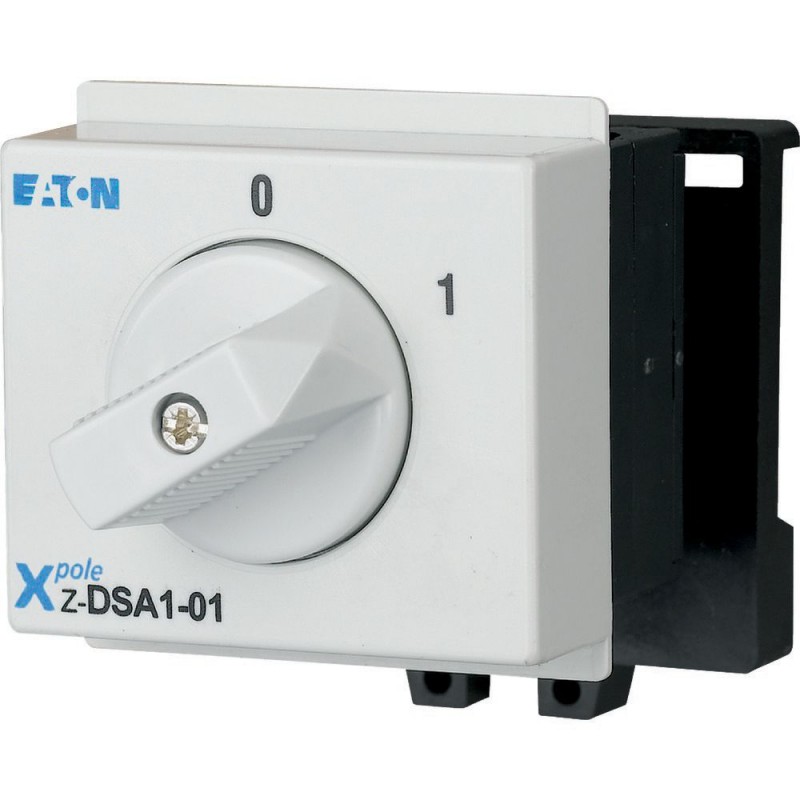

Z-DSA1-01 248868 Y7-248868 EATON ELECTRIC Sélecteur rotatif, 1p, arrêt, 0 1 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-DSA1-01 248868 Y7-248868 EATON ELECTRIC Sélecteur rotatif, 1p, arrêt, 0 1

Z-DSA1-01

248868

Y7-248868

EATON-MOELLER

Sélecteur rotatif, 1p, arrêt, 0 - 1

Z-DSA1-01

Z-DSA1-01. Rotary switch, 1p, OFF, 0 - 1

Les commutateurs rotatifs de la série Z-DS présentent une conception modulaire : le commutateur lui-même est composé du mécanisme de détente correspondant et d’un ensemble de commutateurs. Les cames (c’est pourquoi les commutateurs sont également appelés zcam switchesz) sont entraînées par un arbre en aluminium robuste et rigide en torsion. Le boîtier de commutation est composé d’une ou plusieurs cellules de commutation avec un ou deux contacts à double coupure indépendants l’un de l’autre. Les connexions entre les bornes de commutation adjacentes, telles que celle requise pour le commutateur de voltmètre Z-DSV, sont incorporées dans le moulage de l’interrupteur. Cela garantit qu’il n’y aura pas d’obstacles lors de la connexion des fils de borne. Applications : peut être utilisé pratiquement pour n’importe quelle application. Par exemple, interrupteur de moteur : portes de garage, ventilateur, volets roulants motorisés, commandes de chauffage, luminaires, interrupteur d’instrument, diverses fins de contrôle, etc. Type conforme aux normes IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Plus de détails


Appareillage modulaire monté en face avant d'enveloppe > Commutateur

Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $65.06
Prix unitaire: $65.06
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Distribution parts
Catalog Number
248868
Model Code
Z-DSA1-01
EAN
4015082488680
Product Length/Depth
65 mm
Product Height
78.5 mm
Product Width
52 mm
Product Weight
0.12 kg
Compliances
RoHS conform

Spécifications du produit

Equipment heat dissipation, current-dependent
0.5 W
Rated operational voltage (Ue) - max
690 V
Static heat dissipation, non-current-dependent
0 W
Voltage rating - min
440 V
Width in number of modular spacings
3
Number of poles
Single-pole
Color calotte
Other
Switch type
Off switch
Rated short-time withstand current (Icw)
10 kA
Lamp socket
Other
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-40 °C
Built-in depth
60 mm
Amperage rating
20 A
Voltage type
AC
Lamp type
Other
Degree of protection
IP20
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Lamp power
0 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Inscription
Other
Rated operational current for specified heat dissipation (In)
20 A
Rated Switching Capacity
0.02 kA

ETIM for 248868 Appareillage modulaire monté en face avant d'enveloppe (EC001545)
Caractéristique Valeur
Fonction de commutation (EF000189) Disjoncteur
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de pôles (EF001391) 1
Courant nominal assigné (EF000227) 20 A
Tension assignée (EF000228) 690 V
Tension assignée min. (EF005025) 440 V
Capacité de coupure nominale (EF002563) 0.02 kA
Résistance de court-circuit (Icw) (EF002562) 10 kA
Type de tension (EF000187) CA
Avec lampe de signalisation (EF000198) Non
Couleur de la calotte (EF004668) Autre
Source lumineuse (EF002423) Autre
Culot de lampe (EF004870) Autre
Puissance de la lampe max. (EF000260) 0 W
Largeur dans les unités de partition (EF002950) 3
Profondeur d'encastrement (EF000218) 60 mm
Classe de protection (IP) (EF005474) IP20
Impression/marquage (EF003823) Autre
Forced segregation according to DIN VDE 0113 (EFDE0032) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-DSA1-01 Y7-248868 248868 FR_248868.pdf 107 Kbytes Z-DSA1-01 Y7-248868 248868 FR_248868.pdf
