> EATON - MOELLER>Commutateurs automatiques à boîtier moulé NZM >PXR-ECAM-ECT 302052 ELECTRIC Module de communication, RJ45, EtherCAT
Produit précédent Produit suivant

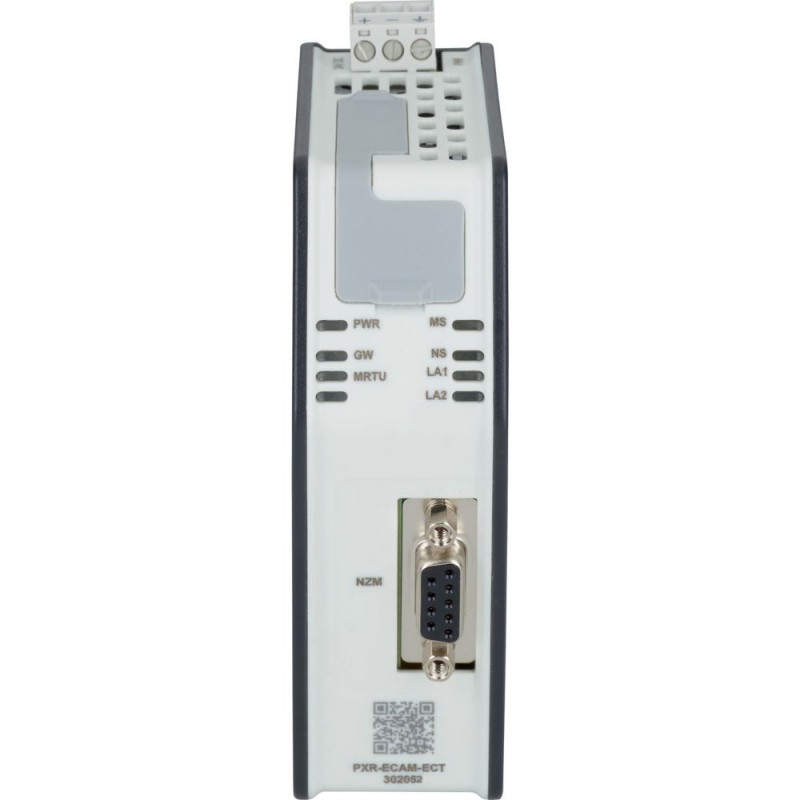

PXR-ECAM-ECT 302052 EATON ELECTRIC Module de communication, RJ45, EtherCAT Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PXR-ECAM-ECT 302052 EATON ELECTRIC Module de communication, RJ45, EtherCAT

PXR-ECAM-ECT

302052

EATON-MOELLER

Module de communication, RJ45, EtherCAT

Module de communication

Plus de détails


Commutateurs automatiques à boîtier moulé NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $709.36
Prix unitaire: $709.36

Quantité Prix
1+$709.36
2+$709.36
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module de communication

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Module de communications
Equipements complémentaires
Module de communications
norme / homologation
IEC
Taille
NZM…2(3)(4)-MX(VX)(PX)(PMX)…
Description
Pour le raccordement du bus de terrain aux disjoncteurs NZM.
Le module est monté en externe à côté du disjoncteur.
Connexion à EtherCAT.
Ne doit pas être utilisé avec le déclencheur électronique PXR10 NZM-AX.
Utilisation avec
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)

Caractéristiques techniques

Kommunikation
Type d'interface pour bus de terrain
Ethercat
Type de participant
Esclave
KommunikatonsparameterRaccordement NZM
Raccordement précâblé
KommunikatonsparameterModule de couplage pour bus de terrain
Câble Ethernet RJ45 Cat. 6
Alimentation
Tension assignée de commande [Us]Tension continue [Us]
9–30 V DC
Tension assignée de commande [Us]Consommation [Pmax.]
maxi 4.5 W
Tension assignée de commande [Us]Technique de raccordementMode de raccordement
Avec borne à boulon
Tension assignée de commande [Us]Technique de raccordementSections raccordablesConducteur à âme massive
1 x (0.5 - 2.5) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordablesmultibrins
1 x (0.5 - 2.5) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordables
1 x (20 - 14) AWG
Tension assignée de commande [Us]Technique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,5 - 2,5) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,5 - 2,5) mm2
Digital-EingängeTechnique de raccordementSections raccordables
1 x (20 - 14) AWG
Digital-EingängeTechnique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,5 - 2,5) mm2
Digital-EingängeTechnique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,5 - 2,5) mm2
Sorties à relaisTechnique de raccordementSections raccordables
1 x (20 - 14) AWG
Sorties à relaisTechnique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,5 - 2,5) mm2
Sorties à relaisTechnique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,5 - 2,5) mm2
Sorties à relaisTempérature d’emploi min.
-20 °C
Sorties à relaisTempérature d’emploi max.
+50 °C
Sorties à relaisTempérature ambiante Stockage min.
- 40 °C
Sorties à relaisTempérature ambiante Stockage max.
+ 85 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-20 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 8.0

Appareillage industriel basse tension (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) ([email protected] [AKN570013])
type d'accessoire/pièce détachée
fonction de communication et de mesure
accessoire
oui
pièce détachée
non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
PXR-ECAM-ECT 302052 FR_302052.pdf 109 Kbytes PXR-ECAM-ECT 302052 FR_302052.pdf
