> EATON - MOELLER>Moyens de contrôle et de signalisation >M22-XI 229162 Y7-229162 ELECTRIC Passe-câbles fileté, M20
ANUNCIAR
Produit précédent Produit suivant

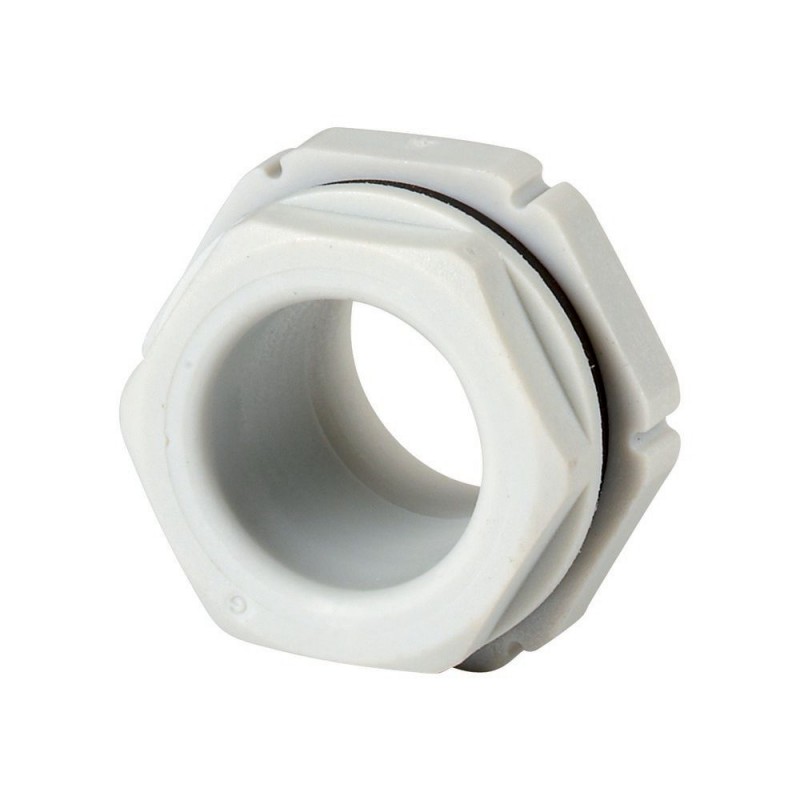

M22-XI 229162 Y7-229162 EATON ELECTRIC Passe-câbles fileté, M20 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-XI 229162 Y7-229162 EATON ELECTRIC Passe-câbles fileté, M20

M22-XI

229162

Y7-229162

EATON-MOELLER

25

Passe-câbles fileté, M20

M22-XI

Eaton Moeller® series M22 Connecting screw, M20

Vis de raccordement M20 avec raccordement du boîtier de montage en saillie M22-I par le côté, système RMQ

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $75.24
Prix unitaire: $3.01
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Connection screw
Catalog Number
229162
Model Code
M22-XI
EAN
4015082291624
Product Length/Depth
30 mm
Product Height
22 mm
Product Width
30 mm
Product Weight
0.005 kg
Certifications
UL/CSA certification not required
Catalog Notes
Mounting by M20 cable entry from the side

Features & Functions

Functions
For connecting any M22-I(Y)1 to M22-I6 surface mounting enclosure

General

Accessory/spare part type
Spare part
Degree of protection
IP67

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 229162 Appareillage industriel basse tension (EC002024)
Caractéristique Valeur
Type d'accessoire électrique (EF005722) Autre
Type d'accessoire mécanique (EF005994) Autre
Accessoire (EF013236) Non
Pièce détachée (EF013237) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XI Y7-229162 229162 DE_216523.pdf 1 Mbytes M22-XI Y7-229162 229162 DE_216523.pdf
