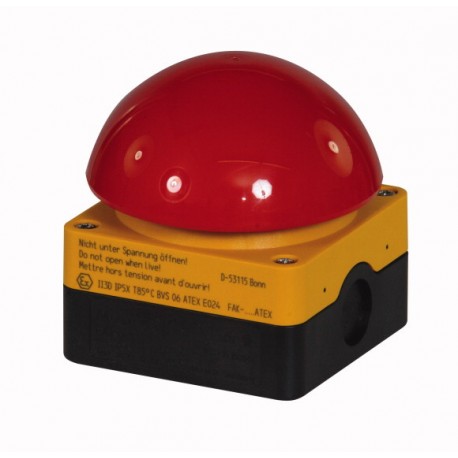

FAK-ATEX 104381 EATON ELECTRIC Option, version ATEX Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FAK-ATEX 104381 EATON ELECTRIC Option, version ATEX

FAK-ATEX

104381

EATON-MOELLER

Option, version ATEX

Option ATEX ; Pour FAK

ATEX, Description : Uniquement en combinaison avec FAK-COMBINATION-*, Pour une utilisation conformément à la directive ATEX dans les zones poussiéreuses, Zone 22, Catégorie 3, Raccordement à SmartWire-DT : non, Degré de protection, IEC/EN 60529 : Aucun

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing / de commande à pied

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Option, version ATEX
Eaton N° de catalogue
FAK-ATEX
ATEX, Description: à commander à l'intérieur d'une FAK-COMBINATION-*, utilisation selon la directive ATEX, environnement poussiéreux, zone 22, catégorie 3, Connexion à SmartWire-DT: non, Degré de protection IEC/EN 60529: sans étiquette
[

Gamme de livraison

Gamme
Equipements complémentaires
Description
à commander à l'intérieur d'une FAK-COMBINATION-*
utilisation selon la directive ATEX, environnement poussiéreux, zone 22, catégorie 3
Marque de qualité
Connexion à SmartWire-DT
non
,

Caractéristiques techniques

Généralités
Degré de protection IEC/EN 60529
sans étiquette
Température ambianteAppareil nu
-25 - +40 °C
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+40 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Composant avant de bouton coup de poing / de commande à pied (EC002029)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Pupitre de commande bimanuelle et interrupteur à pédale ([email protected] [ACN978011])
type de déverrouillage
déverrouillage par traction
couleur du bouchon
autre
,

Homologations

Degree of Protection
No
,

Encombrements

① 3 x M20 (PG 13.5) sur le côté
1 x M16 en face arrière
]

ETIM for 104381 Appareillage industriel basse tension (EC002029)
Caractéristique Valeur
Type de déverrouillage (EF001403) Déverrouillage par traction

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAK-ATEX FAK-ATEX 104381 104381.pdf 201 Kbytes FAK-ATEX FAK-ATEX 104381 104381.pdf
