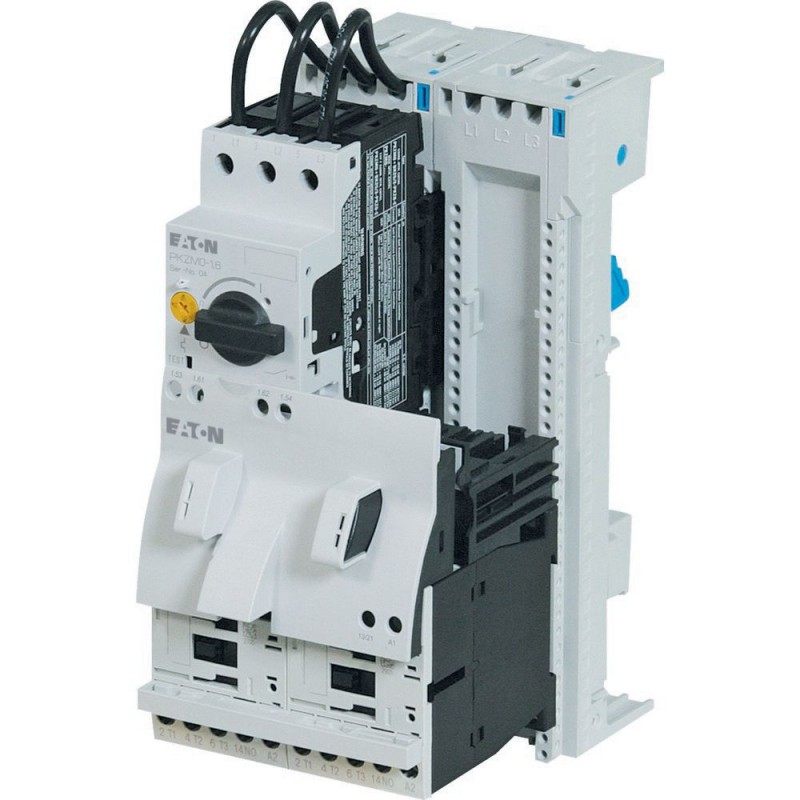

MSC-R-4-M7(24VDC)/BBA 103003 Y7-103003 EATON ELECTRIC Démarreur-inverseur, 3p, 1.5kW/400V/AC3, 100kA, +adapt.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MSC-R-4-M7(24VDC)/BBA 103003 Y7-103003 EATON ELECTRIC Démarreur-inverseur, 3p, 1.5kW/400V/AC3, 100kA, +adapt..

MSC-R-4-M7(24VDC)/BBA

103003

Y7-103003

EATON-MOELLER

Démarreur-inverseur, 3p, 1.5kW/400V/AC3, 100kA, +adaptateur pour jeux de barres

MSC-R-4-M7 (24VDC)/BBA

Eaton Moeller® series MSC-R Reversing starter, 380 V 400 V 415 V: 1.1, 1.5 kW, Ir= 2.5 - 4 A, 24 V DC, DC voltage MSC-R-4-M7(24VDC)/BBA

Démarreur réversible, Appareil de base : MSC, Remarques : Convient également aux moteurs de la classe d’efficacité IE3., Les appareils prêts pour IE3 sont identifiés par le logo sur leur emballage., Puissances du moteur Puissance nominale du moteur AC-3 380 V 400 V 415 V : P= 1,1, 1,5 kW, Plage de réglage des déclencheurs de surcharge : Ir= 2,5 - 4 A, Coordination : Type de coordination « 1 », Type de coordination « 2 », Tension d’actionnement : 24 V DC, tension DC, Normes : UL 508 (sur demande), CSA C 22.2 n° 14 (sur demande)

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $273.38
Prix unitaire: $273.38
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series MSC-R Reversing starter
Catalog Number
103003
Model Code
MSC-R-4-M7(24VDC)/BBA
EAN
4015081028429
Product Length/Depth
200 mm
Product Height
153 mm
Product Width
90 mm
Product Weight
1.67 kg
Certifications
CE
UL
UL Category Control No.: NKJH
UL File No.: E123500
CSA-C22.2 No. 14-10
CSA File No.: 012528
IEC/EN 60947-4-1
UL60947-4-1A
CSA Class No.: 3211-04
CSA
CSA-C22.2 No. 14 (on request)
UL 508 (on request)

Features & Functions

Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection

General

Class
CLASS 10 A
Connection
Screw terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
Model
IEC/UL starter
Mounting method
Mounting on Busbar 60 mm
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Overload release current setting - min
2.5 A
Overload release current setting - max
4 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC

Climatic environmental conditions

Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Electrical rating

Rated operational current (Ie)
3.6 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
4 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.75 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
1.5 kW
Rated operational voltage
230 - 415 V AC
Switching capacity (auxiliary contacts, general use)
1 A, 250 V DC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Switching capacity (auxiliary contacts, pilot duty)
P300, DC operated (UL/CSA)
A600, AC operated (UL/CSA)

Short-circuit rating

Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50000 A
Short-circuit release (Irm) - max
62 A

Magnet system

Power consumption (sealing) at DC
3 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Design verification

Equipment heat dissipation, current-dependent Pvid
6 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
2 W
Rated operational current for specified heat dissipation (In)
4 A
Static heat dissipation, non-current-dependent Pvs
2.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 103003 Appareillage industriel basse tension (EC001037)
Caractéristique Valeur
Type de starter moteur (EF009598) Démarreur-inverseur
Avec déclencheur de court-circuit (EF006691) Oui
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 24 V
Type de tension d'actionnement (EF008242) CC
Puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) 0.75 kW
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 1.5 kW
Puissance nominale, 460 V, 60 Hz, triphasée (EF009600) 0 kW
Puissance nominale, 575 V, 60 Hz, triphasée (EF009601) 0 kW
Courant de fonctionnement nominal Ie (EF001443) 3.6 A
Courant de fonctionnement nominal, CA-3, 400 V (EF009602) 4 A
Réglage de courant du déclencheur de surcharge (EF002336) 2.5 A
Intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) 0 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) 0 A
Intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) 50000 A
Intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) 50000 A
Puissance absorbée (EF000346) 2.6 W
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Température ambiante, limite supérieure sans restriction (EF009603) 55 °C
Protection contre les surcharges compensée en température (EF009604) Oui
Classe de déclenchement (EF006668) CLASSE 10 A
Type de raccordement du circuit principal (EF006819) Borne à vis
Finition du raccordement électrique du circuit auxiliaire / commande (EF006979) Borne à vis
Montage possible sur barres profilées (EF003972) Non
Avec transfo (EF000278) Non
Nombre de postes de commande (EF001372) 0
Adapté à un arrêt d'urgence (EF001433) Non
Type selon CEI 60947-4-3 (EF012390) Classe 2
Nombre de voyants lumineux (EF001965) 0
Réinitialisation externe possible (EF003426) Non
Avec fusible (EF006693) Non
Classe de protection (IP) (EF005474) IP20
Classe de protection (NEMA) (EF011959) Autre
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Non
Largeur (EF000008) 90 mm
Hauteur (EF000040) 153 mm
Profondeur (EF000049) 200 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MSC-R-4-M7(24VDC)/BBA Y7-103003 103003 DE_103007.pdf 1 Mbytes MSC-R-4-M7(24VDC)/BBA Y7-103003 103003 DE_103007.pdf
