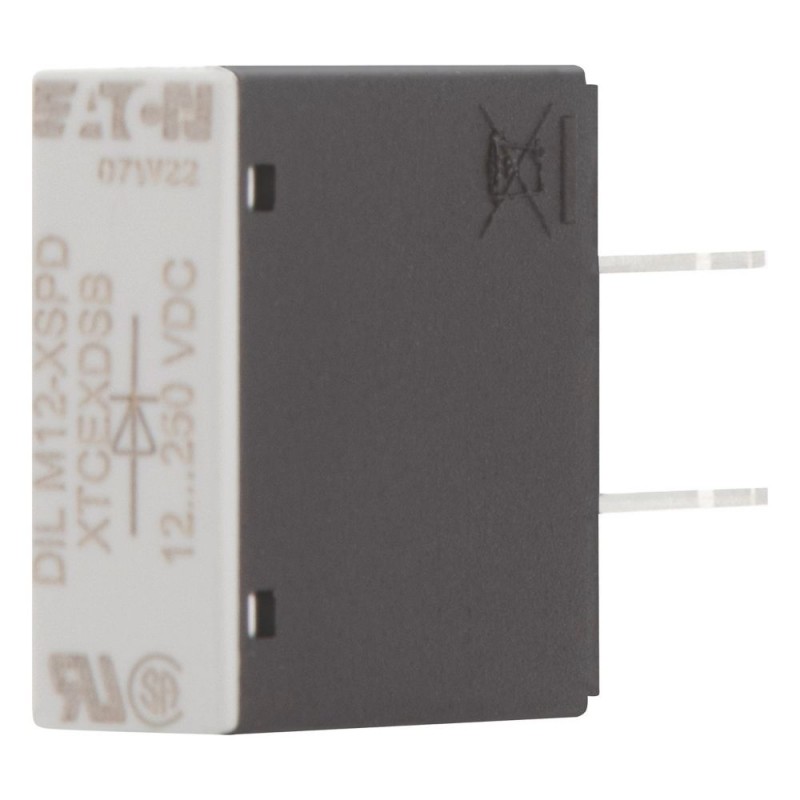

DILM12-XSPD 101672 Y7-101672 EATON ELECTRIC Module à diode, pour DILA, M7-15 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM12-XSPD 101672 Y7-101672 EATON ELECTRIC Module à diode, pour DILA, M7-15

DILM12-XSPD

101672

Y7-101672

EATON-MOELLER

10

Module à diode, pour DILA, M7-15

DILM12-XSPD

Eaton Moeller® series DILM Diode suppressor, for DILA, M7-15

Suppresseur de diodes, Accessoires : Circuit suppresseur, Tension : Us 12 - 250 DC V, À utiliser avec : DILM7 - DILM15, DILMP20, DILA

Plus de détails


Appareillage industriel basse tension > Limiteur de surtension

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $114.19
Prix unitaire: $11.42
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series DILM module à diode
Numéro de catalogue
101672
Code de modèle
DILM12-XSPD
EAN
4015081015641
Longueur du produit
48 mm
Hauteur du produit
25 mm
Largeur du produit
9 mm
Poids du produit
0.004 kg
Certifications
UL Category Control No.: NKCR2, NKCR8
CSA File No.: 256465
Reconnu UL
CSA-C22.2 No. 14-05
UL File No.: E29184
CSA
CSA Class No.: 3211-07
IEC/EN 60947-4-1
UL 508
CE

Features & Functions

Fonctions
diode

General

Catégorie de produit
Équipements complémentaires
Utilisé avec
DILM12-XSPD
Type de tension
DC

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C

Magnet system

Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - min.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - max.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - min.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - max.
0 V
Tension nominale d'alimentation de commande (Us) en DC - min.
12 V
Tension nominale d'alimentation de commande (Us) en DC - max.
250 V

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 101672 Appareillage industriel basse tension (EC000683)
Caractéristique Valeur
Fonction (EF000030) Diode
Type de tension de fonctionnement (EF005294) CA
Tension de fonctionnement CA 50 Hz (EF008206) 0 V
Tension de fonctionnement CA 60 Hz (EF008207) 0 V
Tension de fonctionnement CC (EF008208) 12 V
Avec affichage LED (EF005950) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XSPD Y7-101672 101672 DE_276371.pdf 1 Mbytes DILM12-XSPD Y7-101672 101672 DE_276371.pdf
