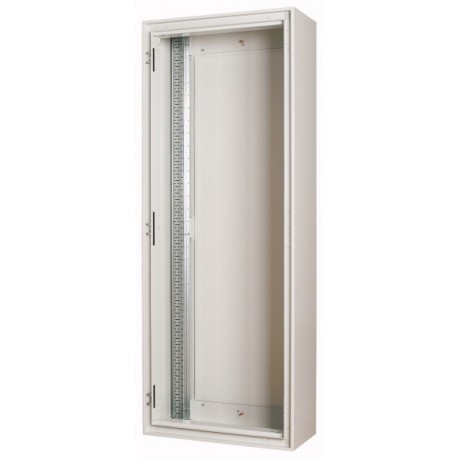

Micropoint2 Surface Open Area MP2SO3H 0002455719 EATON ELECTRIC Surface-mounted distribution board without d..

Référence: Micropoint2 Surface Open Area

Code: MP2SO3H

Numéro de catalogue: 0002455719

Fabricant: EATON - MOELLER

Description:

Surface-mounted distribution board without door, IP55, HxWxD=1060x1000x270mm
Eaton Micropoint 2 Surface, Éclairage de sécurité, Zone ouverte, Autonome, LED, Fonctionnement maintenu / non entretenu, IP44, 144lm, durée 3 heures

Catégories:

  • Luminaires > Luminaire d'éclairage de sécurité
  • EATON - MOELLER > Éclairage de secours

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Surface-mounted installation distribution board without door, IP55, HxWxD=1260x600x270mm
[

Gamme de livraison

Type de montage
Montage en saillie
Equipement
sans porte
Matériaux
Tôle d'acier
Lieu d'installation
Locaux humides
Degré de protection
IP55
Propriété de surface
revêtement par poudre
Largeur
600 mm
Profondeur
270 mm
Hauteur
1260 mm
Couleur
gris clair (RAL 7035)
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
82 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
76 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
72 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
165 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
153 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
145 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK10
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP55
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 440 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
4 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
,

Caractéristiques techniques ETIM 7.0

Systèmes d'enveloppes (y compris coffrets d'installation) (EG000023) / Coffret de distribution (EC000214)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire (ecl@ss10.0.1-27-14-24-09 [ACN387011])
mode de pose
apparent
nombre de rangées
9
largeur en nombre de modules
24
type de façade
porte
finition du couvercle
fermé
couvercle/porte transparent(e)
non
matériau du boîtier/corps
acier
hauteur
1260 mm
largeur
600 mm
profondeur
270 mm
profondeur d'encastrement
0 mm
profondeur intérieure
265 mm
rail DIN
non
avec cadre/support de montage
non
possibilité de montage en saillie
oui
finition CEM
non
couleur
gris
numéro RAL
7035
indice de protection (IP)
IP55
avec serrure
non
type de fermeture
autre
]

ETIM for MP2SO3H Luminaires (EC001957)

Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueMontage en saillie au plafond
Nom de la caractéristiqueAdapté au type de marquage (EF001277)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec pictogramme (EF011099)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueInstallation de surveillance (EF008091)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAvec raccordement à un télérupteur (EF007947)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAlimentation (EF000233)
Valeur de la caractéristiqueDécentralisé (batterie individuelle)
Nom de la caractéristiqueÉtat des accus (EF004351)
Valeur de la caractéristiqueNiCd
Nom de la caractéristiqueSource lumineuse (EF002423)
Valeur de la caractéristiqueLED non interchangeable
Nom de la caractéristiqueAvec source lumineuse (EF005905)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté au nombre de sources lumineuses (EF006436)
Valeur de la caractéristique1
Nom de la caractéristiqueDouille (EF000048)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNombre de têtes de luminaire (EF004258)
Valeur de la caractéristique1
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueBlanc
Nom de la caractéristiqueMatériau du couvercle (EF004284)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueTension nominale (EF005127)
Valeur de la caractéristique220 V
Nom de la caractéristiqueAppareil (EF000381)
Valeur de la caractéristiqueAppareil à LED commandé en courant
Nom de la caractéristiqueRépartiteur de lumière (EF012170)
Valeur de la caractéristiqueLentille focale
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP44
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK04
Nom de la caractéristiqueclasse de protection selon IEC 61140 (EF000004)
Valeur de la caractéristiqueII
Nom de la caractéristiqueLuminaire avec protection contre l'incendie « D » selon EN 60598-2-24 (EF006420)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTempérature ambiante nominale selon CEI 62722-2-1 (EF012090)
Valeur de la caractéristique5 °C
Nom de la caractéristiquePuissance du système (EF009347)
Valeur de la caractéristique2.5 W
Nom de la caractéristiqueFlux lumineux efficace (EF009349)
Valeur de la caractéristique144 lm
Nom de la caractéristiqueSensibilité en mode veille (EF011954)
Valeur de la caractéristique144 lm
Nom de la caractéristiqueTempérature de couleur (EF009346)
Valeur de la caractéristique6200 K
Nom de la caractéristiqueFacteur de puissance cos phi (EF025740)
Valeur de la caractéristique0.5
Nom de la caractéristiqueDurée de fonctionnement nominale (EF012518)
Valeur de la caractéristique3 h
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueHauteur/profondeur (EF001456)
Valeur de la caractéristique50 mm
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueHauteur/profondeur d'encastrement (EF023518)
Valeur de la caractéristique50 mm
Nom de la caractéristiqueType de câblage (EF011868)
Valeur de la caractéristiqueAdapté à un câblage traversant
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueSection de conducteur (EF000085)
Valeur de la caractéristique2.5 mm²
Nom de la caractéristiqueType de raccordement (EF000124)
Valeur de la caractéristiqueBorne à vis
