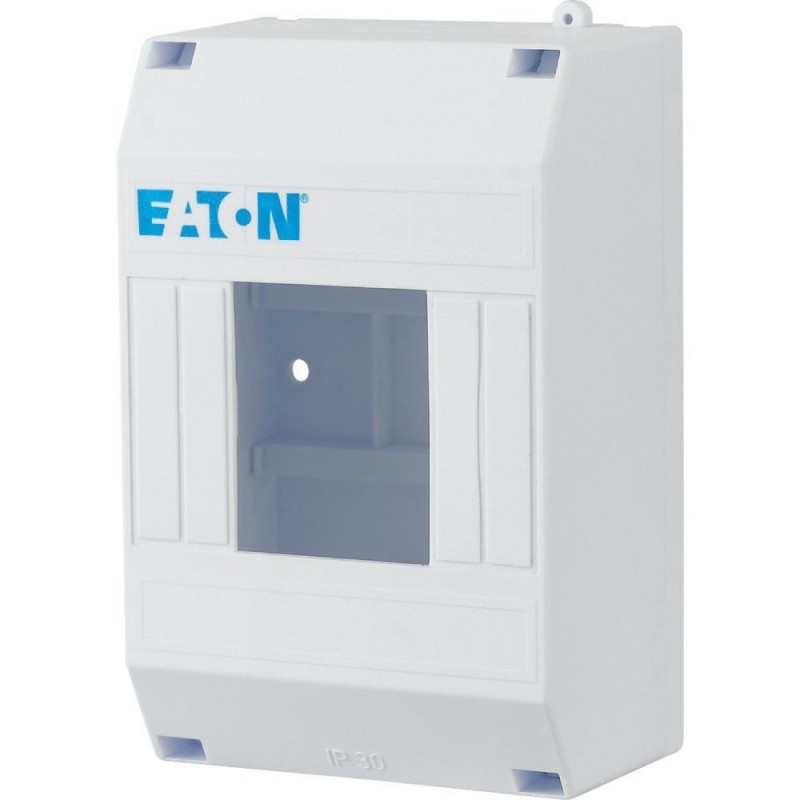

MICRO-4 177065 Y7-177065 EATON ELECTRIC MICRO-4 Coffrets de distribution Micro, 1 rangée 4 PE IP30 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MICRO-4 177065 Y7-177065 EATON ELECTRIC MICRO-4 Coffrets de distribution Micro, 1 rangée 4 PE IP30

MICRO-4

177065

Y7-177065

EATON-MOELLER

MICRO-4 Coffrets de distribution Micro, 1 rangée 4 PE IP30

MICRO-4

Eaton xComfort Micro/Mini LV systems Final Distribution Boards. Micro compact distribution board, 1-row 4 SU IP30

Tableau de distribution micro-compact en plastique, pour l’installation de dispositifs de commutation et de protection, conforme à la norme de dimensions DIN 43 880, avec une profondeur d’installation de 70 mm et un courant allant jusqu’à 63 A, 400 V /50 Hz, degré de protection IP30 selon IEC/EN 62208, approuvé pour les tableaux de distribution technique du bâtiment conformément à IEC/EN 61439-3, Pour montage en surface, dessus avec ouverture de l’appareil de 46 mm, scellable en standard, base et couvercle blancs avec technologie de clic sans vis, 1x défonçage de 16,5 mm pour les entrées de câbles en haut et en bas, 4 unités d’espace.

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Boites et petites armoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $6.10
Prix unitaire: $6.10
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xComfort Micro/Mini LV systems Final Distribution Boards
Catalog Number
177065
Model Code
MICRO-4
EAN
4015081715084
Product Length/Depth
58 mm
Product Height
125 mm
Product Width
80 mm
Product Weight
0.12 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208

Spécifications du produit

Special features
IP30Protection Class IIPlastic housing white (RAL 9003)
Type
Basic deviceInstallation distribution boardMICRO distribution board
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
2.8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Basic device
Used with
MICRO distribution board
Basic device
Installation distribution board
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Metric cable entries on top and bottom, back plate
Terminal type
Without terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
10 W
Closure type
Other
Cover/door model
With notch
Cover/door type
None
Other
RAL-number
9003
Width in number of modular spacings
4
Ambient operating temperature details
-5 °C - 40 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
Signal white (RAL 9003)
White
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IK05 (impact resistance)
IP30
Number of module space units per row
4
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
Surface mounted (plaster)
DIN-rail
Surface mounting
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
12 W
Internal depth
53 mm

ETIM for 177065 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Apparent
Nombre de rangées (EF000266) 1
Largeur dans les unités de partition (EF002950) 4
Type de couvercle (EF000339) Sans
Finition du couvercle (EF009212) Avec échancrure
Type de porte (EF004464) Autre
Couvercle/porte transparent(e) (EF006244) Non
Porte pour transmission du signal (EF015941) Non
Avec serrure (EF006306) Non
Type de fermeture (EF004462) Autre
Matériau du boîtier (EF001596) Plastique
Profondeur d'encastrement (EF000218) 70 mm
Hauteur d'encastrement (EF000332) 0 mm
Largeur de montage (EF000846) 0 mm
Profondeur intérieure (EF001131) 53 mm
Borne de mise à la terre (EF015776) Non
Borne à conducteur neutre (EF015777) Non
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Non
Finition CEM (EF001062) Oui
Couleur (EF000007) Blanc
Numéro RAL (EF000116) 9003
Classe de protection (IP) (EF005474) IP30
Hauteur (EF000040) 125 mm
Largeur (EF000008) 80 mm
Profondeur (EF000049) 58 mm
