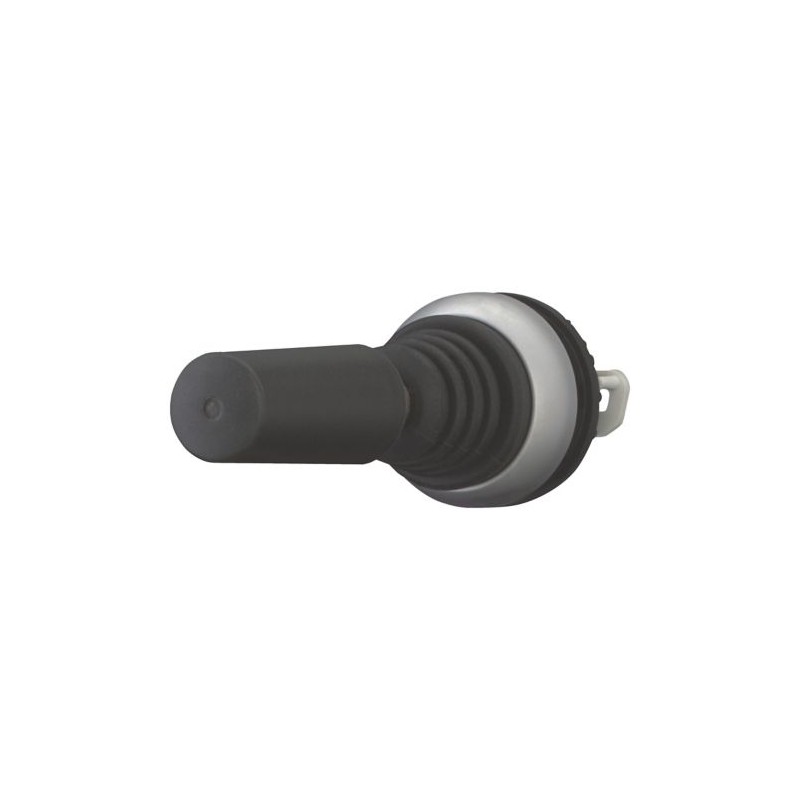

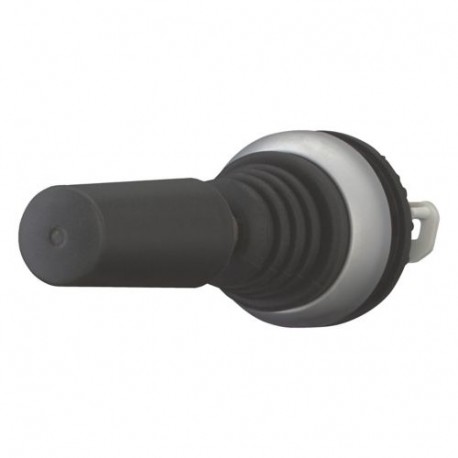

M22-WJS2V-2P 178564 Y7-178564 EATON ELECTRIC Joystick 2 positions verticale 2 points de commutation axe méta.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WJS2V-2P 178564 Y7-178564 EATON ELECTRIC Joystick 2 positions verticale 2 points de commutation axe méta..

M22-WJS2V-2P

178564

Y7-178564

EATON-MOELLER

Joystick; 2 positions; verticale; 2 points de commutation; axe métallique

Manette de jeu; Return; 2-position; 2 point de fonctionnement; Vertical; Arbre du métal; Anneau de Titane

Eaton Moeller® series M22 Joystick, with 2 operating points per operating direction, with metal shaft, 2 positions, Bezel: titanium, momentary, Vertical

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec 2 points de commande par sens de marche, avec arbre métallique, 2 positions, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : non, Fonction : momentanée, Vertical, Instructions : Ces joysticks sont combinés avec des contacts normaux normalement ouverts M22-K10 et NO contacts précoces M22-K10P., Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $97.79
Prix unitaire: $97.79
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
178564
Model Code
M22-WJS2V-2P
EAN
4015081738939
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
UL File No.: E29184
UL 508
IEC/EN 60947-5
VDE 0660
CE
UL
CSA-C22.2 No. 14-13
CSA Class No.: 3211-03
CSA
IEC/EN 60947
Catalog Notes
These joysticks are combined with normal normally open contacts M22-K10 and NO early-make contacts M22-K10P.

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Fitted with:
Front ring
Retraction in 0-position
2 operating points per operating direction
Metal shaft

General

Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Type
Joystick
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
5 N
Actuator function
Vertical
Momentary
Number of actuation directions
2

Contacts

Force for positive opening - min
0 N
Number of contacts (normally closed) per actuation direction
0

ETIM for 178564 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 2
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Oui
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WJS2V-2P Y7-178564 178564 EN_289241.pdf 3 Mbytes M22-WJS2V-2P Y7-178564 178564 EN_289241.pdf
