EATON - MOELLERMoyens de contrôle et de signalisationM22-CLEDC-B 218062 Y7-218062 EATON ELECTRIC Élément voyant, LED, bleu, fixation par l'arrière, 12-30VAC/DC, ..

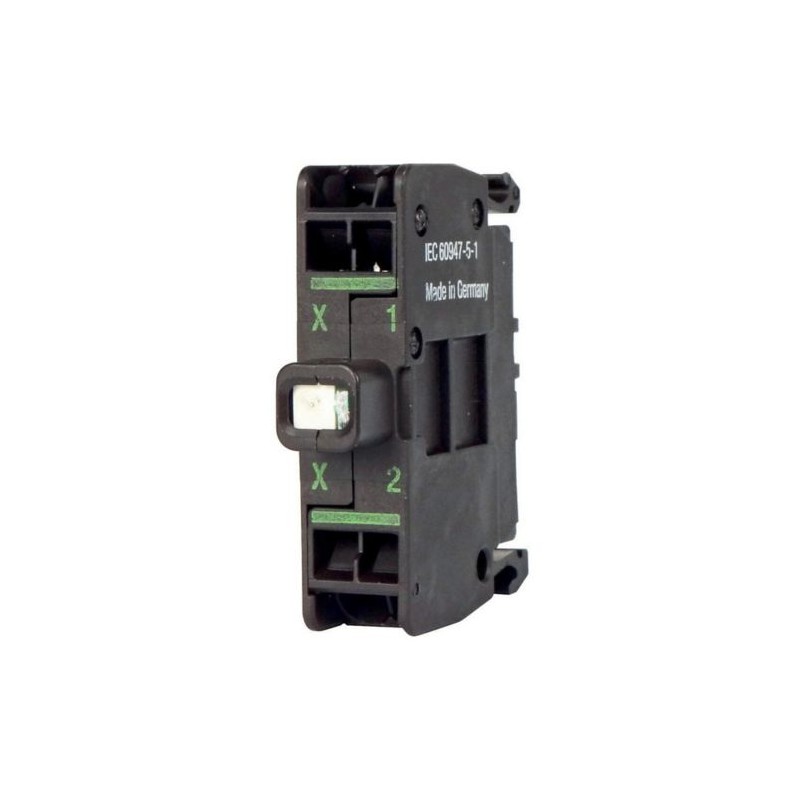

EATON - MOELLER M22-CLEDC-B 218062 Y7-218062 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

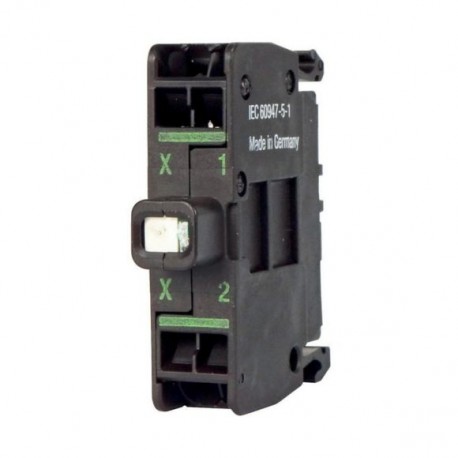

M22-CLEDC-B 218062 Y7-218062 EATON ELECTRIC Élément voyant, LED, bleu, fixation par l'arrière, 12-30VAC/DC, ..

Référence: M22-CLEDC-B

Code: 218062

Numéro de catalogue: Y7-218062

Fabricant: EATON - MOELLER

Description:

Élément voyant, LED, bleu, fixation par l'arrière, 12-30VAC/DC, raccordement par bornes à ressort
M22-CLEDC-B
Eaton Moeller® series M22 Light element, LED, blue, base fixing, 12-30VAC/DC, spring clamp connection
Elément LED, Fixation : Fixation de la base, Technique de connexion : Cage Clamp, Description : Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH/Minden, Allemagne, Tension nominale de fonctionnement : Ue= 12 - 30 V AC/DC, 50/60 Hz V, Courant de fonctionnement assigné : Ie= 8 - 15 mA, Consommation électrique : Pmax.= 0,26 W, à 24 V, Degré de protection : IP20, Connexion à SmartWire-DT : non, Normes : CEI 60947-5-1

Catégories:

  • Appareillage industriel basse tension > Douille de lampe pour appareils de commande et de signalisation
  • EATON - MOELLER > Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 146,24 €

Prix unitaire: 7,312 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
218062
Model Code
M22-CLEDC-B
EAN
4015082180621
Product Length/Depth
39 mm
Product Height
39 mm
Product Width
10 mm
Product Weight
0.01 kg
Compliances
CE Marked
Certifications
EN 60947-5
CSA Std. C22.2 No. 14-05
IEC 60947-5
CSA Std. C22.2 No. 94-91
UL 508
VDE
CE
IEC/EN 60947-5
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL File No.: E29184
CSA
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CSA File No.: 012528
IEC 60947-5-1
Catalog Notes
Cage Clamp is a registered trademark of Wago Kontakttechnik GmbH/Minden, Germany

Features & Functions

Fitted with:
Diode
Light source
Light color
Blue

General

Degree of protection
IP20
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Voltage type
AC/DC
Voltage type
AC/DC

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Terminal capacities

Terminal capacity (solid)
0.75 - 2.5 mm²
Terminal capacity (stranded)
0.5 - 2.5 mm²

Electrical rating

Power consumption
Max. 0.26 W
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - min
5 mA
Rated operational current (Ie) - max
14 mA
Rated operational voltage (Ue) at AC - max
30 V
Rated operational voltage (Ue) at AC - min
12 V
Rated operational voltage (Ue) at DC - max
30 V
Rated operational voltage (Ue) at DC - min
12 V

Communication

Connection to SmartWire-DT
No
Connection type
Base fixing

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.45 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 218062 Appareillage industriel basse tension (EC000204)

Nom de la caractéristiqueTransfo intégré (EF001358)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec résistance série intégrée (EF001399)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec source lumineuse (EF005905)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec diode intégrée (EF001400)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueDouille (EF000048)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueTension de fonctionnement nominale Ue à CA 50 Hz (EF007029)
Valeur de la caractéristique12 V
Nom de la caractéristiqueTension de fonctionnement nominale Ue à CA 60 Hz (EF007030)
Valeur de la caractéristique12 V
Nom de la caractéristiqueTension de fonctionnement nominale Ue en CC (EF007031)
Valeur de la caractéristique12 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueSource lumineuse (EF002423)
Valeur de la caractéristiqueLED
Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)
Valeur de la caractéristiqueRaccordement par borne à ressort
Nom de la caractéristiqueCouleur de la source lumineuse (EF001402)
Valeur de la caractéristiqueBleu
Nom de la caractéristiqueType de fixation (EF002442)
Valeur de la caractéristiqueFixation sur sol
