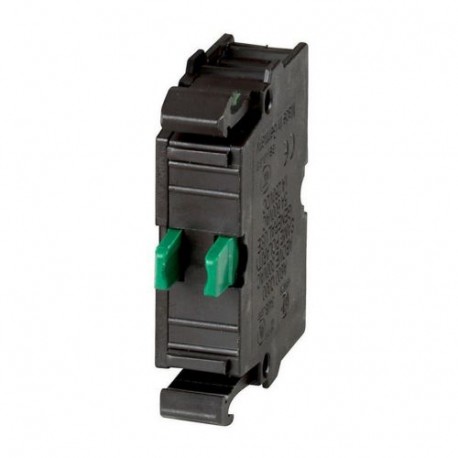

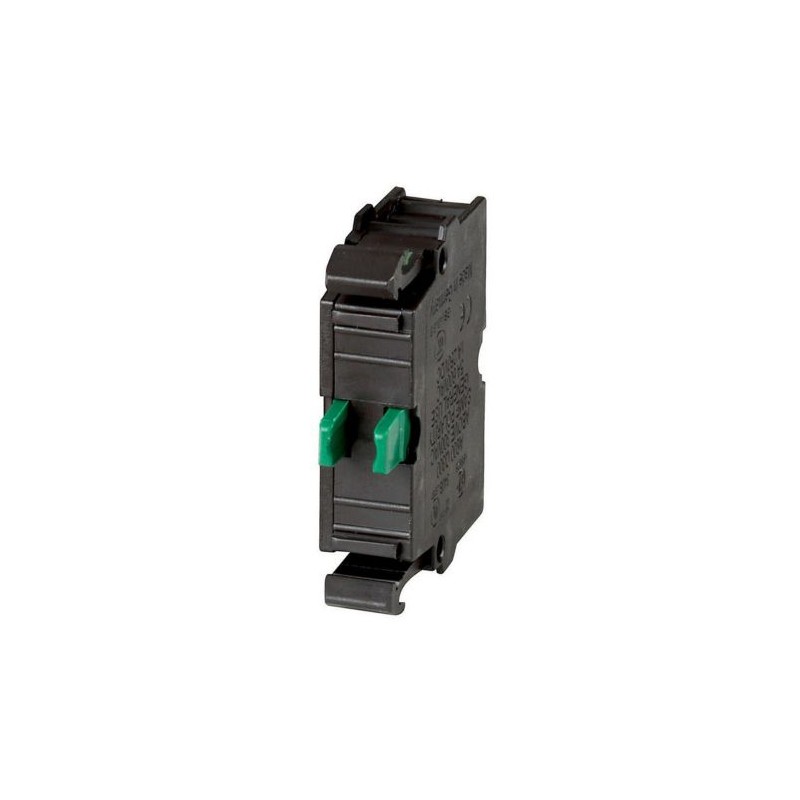

EATON - MOELLER M22-CK10 216384 Y7-216384 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-CK10 216384 Y7-216384 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, 6. circuit électriqu..

Name: M22-CK10 216384 Y7-216384 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, 6. circuit électriqu..
Brand: EATON - MOELLER
SKU: ETN216384
Price: 5.60 EUR
Availability: OutOfStock

Référence: M22-CK10

Code: 216384

Numéro de catalogue: Y7-216384

Fabricant: EATON - MOELLER

Description:

Élément de contact, 1 s, fixation par l'avant, 6. circuit électrique, raccordement par bornes à ressort

M22-CK10

Eaton Moeller® series M22 Contact element, Cage Clamp, Front fixing, 1 N/O, 24 V 3 A, 220 V 230 V 240 V 6 A

Elément de contact, Norme/Approbation : UL/CSA, IEC, Dimensions de la construction : NZM1/2/3/4, Technique de connexion : Cage Clamp, Fixation : Fixation frontale, Description : Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH/Minden, Allemagne, Contacts N/O = Normalement ouvert : 1 N/O, Degré de protection : IP20, Connexion à SmartWire-DT : non, Type de connexion : Contact unique, Description du contact auxiliaire indiquant le déclenchement HIA : Indication générale de déclenchement '+', en cas de déclenchement par déclenchement par déclenchement par débrayage, déclenchement de surcharge, déclenchement de court-circuit ou par déclenchement du courant résiduel dû au courant résiduel., Peut être utilisé avec le disjoncteur NZM1, 2 , 3 : un contact auxiliaire indicateur de déclenchement peut être clipsé dans le disjoncteur., Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires standard peuvent être clipsés dans le disjoncteur., Toutes les combinaisons des types de contacts auxiliaires sont possibles., Pas en combinaison avec l’interrupteur-sectionneur PN..., Marquage sur l’interrupteur : HIA, Étiquetage dans le bloc FI : HIAFI., . , Description contact auxiliaire standard HIN : Commutation avec les contacts principaux Utilisé pour les tâches d’indication et de verrouillage., Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec le disjoncteur NZM3, 4 : Jusqu’à trois contacts auxiliaires standard peuvent être clipsés dans le disjoncteur., Toutes les combinaisons de types de contacts auxiliaires sont possibles., Marquage sur l’interrupteur : HIN.

Catégories:

Appareillage industriel basse tension > Bloc de contact auxiliaire
EATON - MOELLER > Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

En savoir plus
ETIM
PDF
Commentaires

Garantie, réparation et dévolution.

Prix total: 111,94 €

Prix unitaire: 5,597 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 5 jours.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications générales

Nom du produit

Élément de contact Accessoire M22 Moeller® series Eaton

Numéro de catalogue

216384

Code de modèle

M22-CK10

EAN

4015082163846

Longueur du produit

38 mm

Hauteur du produit

10 mm

Largeur du produit

32 mm

Poids du produit

0.01 kg

Conformité

Marquage CE

Certifications

UL 508
Norme CSA C22.2 n° 94-91
Norme CSA C22.2 n° 14-05
EN 60947-5
IEC 60947-5
CE
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC 60947-5-1
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL/CSA
UL File No.: E29184
CSA
IEC
IEC/EN 60947-5
CSA-C22.2 No. 14-05

Features & Functions

Couleur

Vert

Type de raccordement électrique

raccordement par borne à ressort

General

Degré de protection

IP20

Durée de vie électrique

1 600 000 manœuvres (à 230 V, 0,5 A)
700 000 manœuvres (à 230 V, AC-15, 3 A)
1 200 000 manœuvres (à 12 V, DC-13, 2,8 A)
1 000 000 manœuvres (à 230 V, AC-15, 1 A)

Longévité mécanique

5.000.000 opérations

Modèle

relevable et intégrable

Mode de pose

Fixation par l'avant

Fréquence de fonctionnement

3600 opérations/h

Catégorie de surtension

III

Degré de pollution

Catégorie de produit

Accessoires

Tension assignée de tenue aux chocs (Uimp)

6000 V AC

Type

Contact auxiliaire

Utilisé avec

Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire de position peut être clipsé dans le disjoncteur.
Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire de position peut être clipsé dans le disjoncteur.
Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires de position peuvent être clipsés dans le disjoncteur.
Peut être utilisé avec NZM1, 2, 3 disjoncteurs : un contact auxiliaire d’indication de déclenchement peut être clipsé dans le disjoncteur.
Peut être utilisé avec NZM3, 4 disjoncteurs : jusqu’à trois contacts auxiliaires de position peuvent être clipsés dans le disjoncteur.

Ambient conditions, mechanical

Résistance aux chocs

30 g, Mécanique, selon IEC/EN 60068-2-27, Durée de choc : 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.

-25 °C

Température ambiante de fonctionnement - max.

70 °C

Température ambiante de stockage - min.

-25 °C

Température ambiante de stockage - max.

85 °C

Résistance climatique

Exposition à l'humidité, cyclique, conforme à la norme IEC 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Terminal capacities

Section raccordable (fil flexible avec embout)

0,5 - 1,5 mm²

Section raccordable (monobrin)

0,75 - 2,5 mm²

Section raccordable (monobrin/flexible avec embout)

1 x (0,75 - 2,5) mm²
2 x (0,5 - 0,75) mm²

Section raccordable (multibrin)

0,5 - 2,5 mm²

Electrical rating

Courant therm. convent. à l’air libre des contacts aux. (unipol., ouvert)

4 A

Tension assignée d'isolement (Ui)

500 V

Courant assigné d'emploi (le) AC-15, 115 V

6 A

Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V

6 A

Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V

4 A

Courant assigné d'emploi (le) AC-15, 500 V

2 A

Courant assigné d'emploi (le) DC-13, 110 V

0.6 A

Courant assigné d'emploi (le) DC-13, 220 V, 230 V

0.3 A

Courant assigné d'emploi (le) DC-13, 24 V

3 A

Courant assigné d'emploi (le) DC-13, 42 V

1.7 A

Courant assigné d'emploi (le) DC-13, 60 V

1.2 A

Courant assigné d'emploi (le) DC-13, 500 V

0.1 A

Tension nominale (Ue) en AC - max.

500 V

Tension nominale (Ue) en DC - max.

220 V

Short-circuit rating

Protection contre les courts-circuits

PKZM0-10/FAZ-B6/1,Contacts,Protect. contre courts-circuits max,0 fusible

Carac nominales de protection contre les courts-circuits

Max. 10 A gG/gL, Fusible, Contacts
Max. 10 A gG/gL, Fusible, Contacts auxiliaires

Communication

Connexion au module SmartWire-DT

Non

Type de connexion

Fixation par l'avant
Contact unique
Cage Clamp

Actuator

Force d'actionnement max.

5 N

Contacts

Fiabilité des contacts

1 défaillance pour 5 000 000 manœuvres de commutation (déterminées statistiquement, à 5 V DC/1 mA)
1 défaillance pour 10 000 000 manœuvres de commutation (déterminées statistiquement, à 24 V DC/5 mA)

Force de manœuvre positive d'ouverture min.

0 N

Nombre de contacts (inverseurs)

Nombre de contacts (normalement fermés)

Nombre de contacts (normalement ouverts)

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant

0 W

Capacité de dissipation thermique Pdiss

0 W

Dissipation thermique par pôle, en fonction du courant Pvid

0.11 W

Courant assigné d'emploi pour la dissipation thermique indiquée (In)

6 A

Dissipation thermique statique, indépendante du courant Pvs

0 W

10.2.2 Résistance à la corrosion
