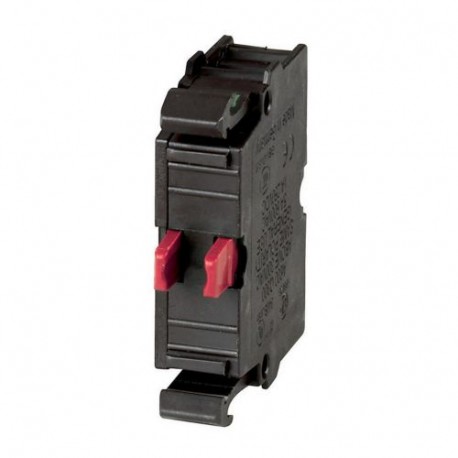

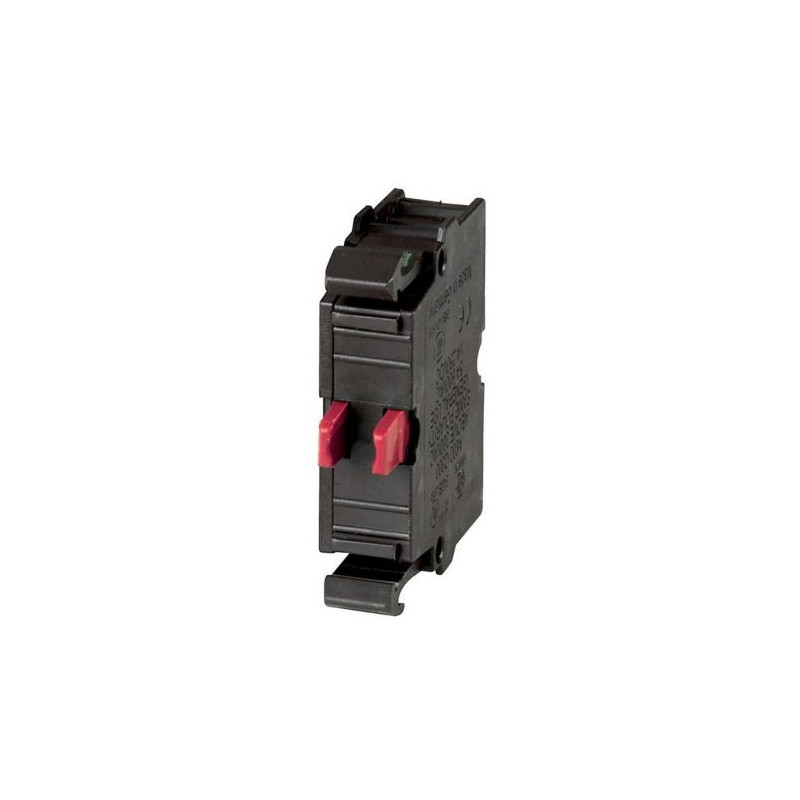

M22-CK01 216385 Y7-216385 EATON ELECTRIC Élément de contact, 1 O, fixation par l'avant, 6. circuit électriqu..

M22-CK01

216385

Y7-216385

EATON-MOELLER

20

Élément de contact, 1 O, fixation par l'avant, 6. circuit électrique, raccordement par bornes à ressort

M22-CK01

Eaton Moeller® series M22 Contact element, Cage Clamp, Front fixing, 1 NC, 24 V 3 A, 220 V 230 V 240 V 6 A

Elément de contact, Norme/Homologation : UL/CSA, IEC, Dimensions de la construction : NZM1/2/3/4, Technique de connexion : Cage Clamp, Fixation : Fixation frontale, Description : Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH/Minden, Allemagne, Contacts N/C = Normalement fermé : 1 NC, Contacts Notes : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Course de l’actionneur et force d’actionnement selon DIN EN 60947-5-1, K.5.4.1 : mm 4,8, Course maximale : mm 5,7, Force minimale pour l’ouverture positive : N 15, Degré de protection : IP20, Connexion à SmartWire-DT : non, Type de connexion : Contact unique , Description du contact auxiliaire indicateur de déclenchement HIA : Indication générale de déclenchement '+', en cas de déclenchement par déclenchement par déclenchement par dérivation, déclenchement de surcharge, déclenchement de court-circuit ou par déclenchement de courant résiduel dû à courant résiduel., Peut être utilisé avec NZM1, Disjoncteur 2, 3 : un contact auxiliaire indicateur de déclenchement peut être clipsé dans le disjoncteur., Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires standard peuvent être clipsés dans le disjoncteur., Toutes les combinaisons des types de contacts auxiliaires sont possibles., Pas en combinaison avec l’interrupteur-sectionneur PN..., Marquage sur l’interrupteur : HIA, Étiquetage dans le bloc FI : HIAFI. , ., Description contact auxiliaire standard HIN : Commutation avec les contacts principaux Utilisé pour les tâches d’indication et de verrouillage., Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec le disjoncteur NZM3, 4 : Jusqu’à trois contacts auxiliaires standard peuvent être clipsés dans le disjoncteur.

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $102.57
Prix unitaire: $5.13
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Élément de contact Accessoire M22 Moeller® series Eaton
Numéro de catalogue
216385
Code de modèle
M22-CK01
EAN
4015082163853
Longueur du produit
38 mm
Hauteur du produit
10 mm
Largeur du produit
32 mm
Poids du produit
0.01 kg
Conformité
Marquage CE
Certifications
EN 60947-5
Norme CSA C22.2 n° 94-91
IEC 60947-5
Norme CSA C22.2 n° 14-05
UL 508
IEC/EN 60947-5
CSA
UL Category Control No.: NKCR
UL/CSA
CSA-C22.2 No. 14-05
CE
UL
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC
IEC 60947-5-1

Features & Functions

Couleur
Rouge
Type de raccordement électrique
Raccordement par borne à ressort

General

Degré de protection
IP20
Durée de vie électrique
1 000 000 manœuvres (à 230 V, AC-15, 1 A)
1 200 000 manœuvres (à 12 V, DC-13, 2,8 A)
700 000 manœuvres (à 230 V, AC-15, 3 A)
1 600 000 manœuvres (à 230 V, 0,5 A)
Longévité mécanique
5.000.000 opérations
Modèle
relevable et intégrable
Mode de pose
Fixation frontale
Fréquence de fonctionnement
3600 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Accessoires
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Type
Contact auxiliaire
Utilisé avec
Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire standard peut être clipsé dans le disjoncteur.
Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire standard peut être clipsé dans le disjoncteur.
Peut être utilisé avec NZM1, 2, 3 disjoncteurs : un contact auxiliaire d’indication de déclenchement peut être clipsé dans le disjoncteur.
Peut être utilisé avec NZM3, 4 disjoncteurs : jusqu’à trois contacts auxiliaires standard peuvent être clipsés dans le disjoncteur.
Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires standard peuvent être clipsés dans le disjoncteur.

Ambient conditions, mechanical

Résistance aux chocs
30 g, Mécanique, selon IEC/EN 60068-2-27, Durée de choc : 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
-25 °C
Température ambiante de stockage - max.
85 °C
Résistance climatique
Exposition à l'humidé, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité, en continu, conformément à la norme CEI 60068-2-78

Terminal capacities

Section raccordable (fil flexible avec embout)
0,5 - 1,5 mm²
Section raccordable (monobrin)
0,75 - 2,5 mm²
Section raccordable (monobrin/flexible avec embout)
1 x (0,5 - 1,5) mm²
2 x (0,5 - 0,75) mm²
Section raccordable (multibrin)
0,5 - 2,5 mm²

Electrical rating

Courant therm. convent. à l’air libre des contacts aux. (unipol., ouvert)
4 A
Tension assignée d'isolement (Ui)
500 V
Courant assigné d'emploi (le) AC-15, 115 V
6 A
Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V
6 A
Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V
4 A
Courant assigné d'emploi (le) AC-15, 500 V
2 A
Courant assigné d'emploi (le) DC-13, 110 V
0.6 A
Courant assigné d'emploi (le) DC-13, 220 V, 230 V
0.3 A
Courant assigné d'emploi (le) DC-13, 24 V
3 A
Courant assigné d'emploi (le) DC-13, 42 V
1.7 A
Courant assigné d'emploi (le) DC-13, 60 V
1.2 A
Courant assigné d'emploi (le) DC-13, 500 V
0.1 A
Tension nominale (Ue) en AC - max.
500 V
Tension nominale (Ue) en DC - max.
220 V

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
1 kA
Protection contre les courts-circuits
PKZM0-10/FAZ-B6/1,Contacts,Protect. contre courts-circuits max,0 fusible
Carac nominales de protection contre les courts-circuits
Max. 10 A gG/gL, Fusible, Contacts auxiliaires
Max. 10 A gG/gL, Fusible, Contacts

Communication

Connexion au module SmartWire-DT
Non
Type de connexion
Contact unique
Fixation par l'avant
Cage Clamp

Actuator

Force d'actionnement max.
5 N
Course de l'actionneur et force d'activation (DIN EN 60947-5-1)
4.8 mm
Déplacement du bouton
5.7 mm

Contacts

Fiabilité des contacts
1 défaillance pour 5 000 000 manœuvres de commutation (déterminées statistiquement, à 5 V DC/1 mA)
1 défaillance pour 10 000 000 manœuvres de commutation (déterminées statistiquement, à 24 V DC/5 mA)
Force de manœuvre positive d'ouverture min.
15 N
Nombre de contacts (inverseurs)
0
Nombre de contacts (normalement fermés)
1
Nombre de contacts (normalement ouverts)
0

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.11 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
6 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 216385 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort
Modèle (EF000010) Relevable et intégrable
Type de montage (EF000003) Fixation frontale
Douille (EF000048) Sans
