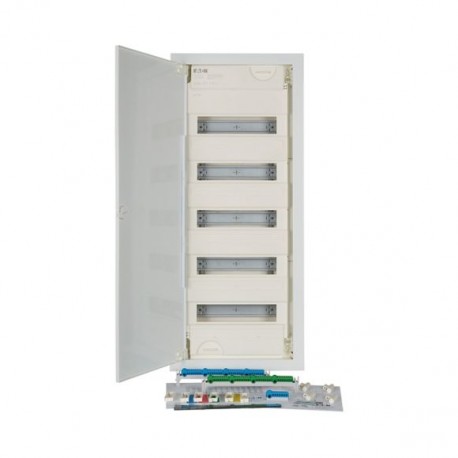

KLV-60HWP-SF 302413 Y7-302413 EATON ELECTRIC KLV-60HWP-SF Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

KLV-60HWP-SF 302413 Y7-302413 EATON ELECTRIC KLV-60HWP-SF

KLV-60HWP-SF

302413

Y7-302413

EATON-MOELLER

KLV-60HWP-SF

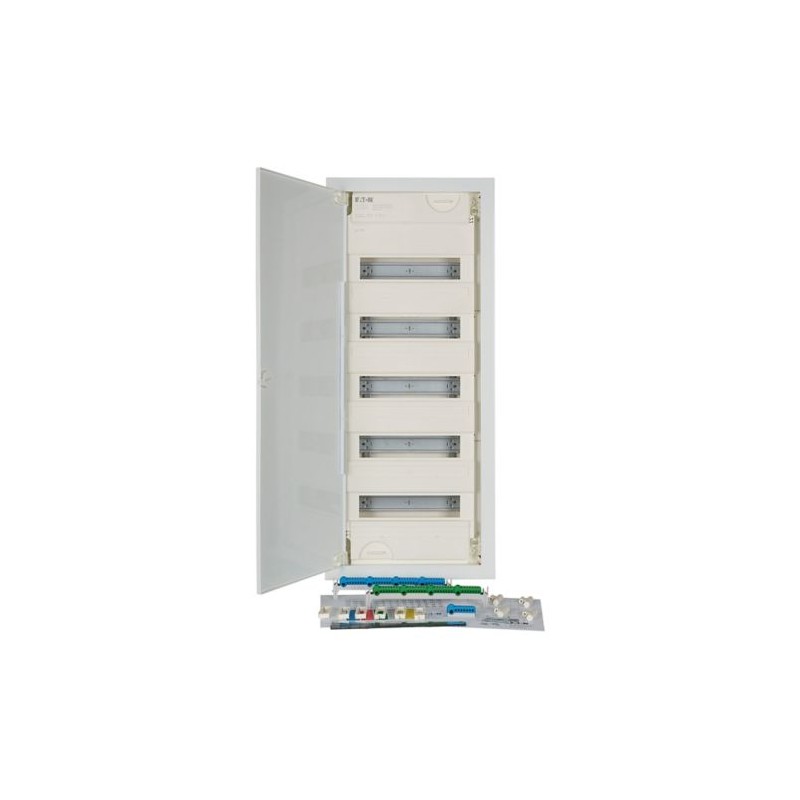

Eaton xComfort KLV LV systems Final Distribution Boards. Hollow wall compact distribution board, 5-rows, 60MU, super-flat sheet steel door, KSK plug-in terminal

Tableau de distribution compact à paroi creuse KLV, classe de protection II, boîtier en plastique avec porte en tôle d’acier, capot avant, scellable et inscrit au laser conformément à la norme IEC/EN 60670-24, plus réserve de 2 unités d’espace par rangée, fente de marquage dans le boîtier mural, cadre de porte super-plat unique en son genre, serrure à came de porte robuste, remplaçable en option par verrouillage de sécurité, dispositif de retenue de câble pour un câblage soigné, disponible en option sous forme de livraison pour les projets, gamme complète d’accessoires, équipement fourni : boîtier, support d’appareil, capot avant, bornes à conducteur neutre et de protection avec technologie de borne enfichable KSK, niveau à bulle, élément de réglage 3D pour le montage conçu pour régler la profondeur de montage jusqu’à 18 mm, support de câble, ancrage mural creux, instructions d’installation, feuille imprimable, emballage spécial conçu pour répondre aux exigences d’application réelles. Normes : Conforme aux normes IEC/EN 60670-24 (), IEC/EN 62208 et donc approuvé pour les tableaux de distribution tels que définis dans la norme IEC/EN 61439-3.

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Boites et petites armoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $259.45
Prix unitaire: $259.45
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xComfort KLV energy distribution board
Catalog Number
302413
Model Code
KLV-60HWP-SF
EAN
9010238160910
Product Length/Depth
100 mm
Product Height
840 mm
Product Width
360 mm
Product Weight
6.9 kg
Compliances
RoHS conform
Certifications
IEC/EN 60670-24 (PD)
IEC/EN 62208

Spécifications du produit

Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)
Type
Basic deviceInstallation distribution boardsKLV energy
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Spirit level for leveling
Hollow-wall anchor
Front cover
Door/Frame
Device support rails
Cable retainer
Imprintable sheet
Neutral and protective conductor terminals with KSK plug-in terminal technology
Installation instructions
Wall trough
Used with
Basic device
Installation distribution boards
KLV energy
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Cable entries on top and bottom, side, back plate
Terminal type
Plug-in terminals
Built-in depth
80 mm
Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
28 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
58 W
Closure type
Other
Cover/door color
White
Cover/door model
With notch
Cover/door type
Door
Single
RAL-number
9016
Width in number of modular spacings
12
Ambient operating temperature details
-5 °C - 40 °C
Application
Indoor
Voltage rating at AC
400 V AC
Color
Traffic white (RAL 9016)
White
Number of rows
5
Frequency rating of contacts
50 Hz
Module rack type
Rail frame
Degree of protection
IK05
IP30
Number of module space units per row
12
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Extension possible
Material
Sheet steel, powder-coated
Polystyren (plastic)
Mounting method
Hollow-wall mounting
Hollow wall
DIN-rail
Internal depth
80 mm
PE and N terminal number and cross section
N: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
N - Fi: 1 x (2.5 mm² - 25 mm²) + 7 x (0.5 mm² - 4 mm²)
PE: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)

ETIM for 302413 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Mur creux
Nombre de rangées (EF000266) 5
Largeur dans les unités de partition (EF002950) 12
Type de couvercle (EF000339) Porte
Finition du couvercle (EF009212) Avec échancrure
Type de porte (EF004464) EV000426
Couvercle/porte transparent(e) (EF006244) Non
Porte pour transmission du signal (EF015941) Non
Avec serrure (EF006306) Non
Type de fermeture (EF004462) Autre
Matériau du boîtier (EF001596) Plastique
Profondeur d'encastrement (EF000218) 80 mm
Hauteur d'encastrement (EF000332) 0 mm
Largeur de montage (EF000846) 0 mm
Profondeur intérieure (EF001131) 80 mm
Borne de mise à la terre (EF015776) Non
Borne à conducteur neutre (EF015777) Non
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Oui
Finition CEM (EF001062) Non
Couleur (EF000007) Blanc
Numéro RAL (EF000116) 9016
Classe de protection (IP) (EF005474) IP30
Hauteur (EF000040) 840 mm
Largeur (EF000008) 360 mm
Profondeur (EF000049) 100 mm
