Agrandir l'image

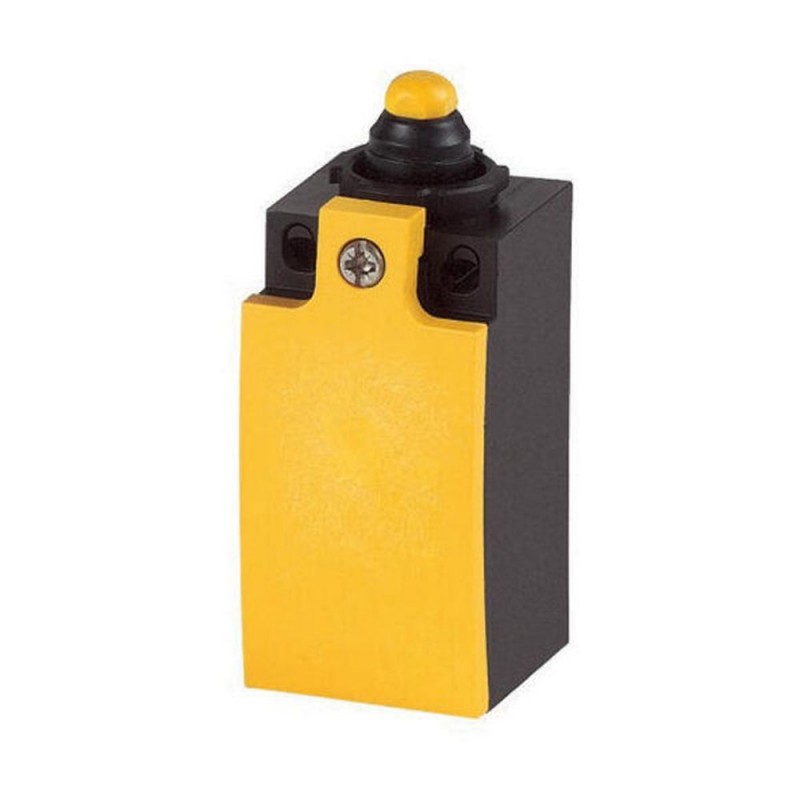

LS-S20 106808 Y7-106808 EATON ELECTRIC Interrupteur de position, 2 s, poussoir
LS-S20
106808
Y7-106808
EATON-MOELLER
Interrupteur de position, 2 s, poussoir
LS-S20
Eaton Moeller® series LS Position switch, Rounded plunger, Basic device, expandable, 2 N/O, Screw terminal, Yellow, Insulated material, -25 - +70 °C
Interrupteur de position, Fonction de base : Commutateurs de position, Référence du groupe de pièces : LS(M)-..., Gamme de produits : Piston arrondi, Degré de protection : IP66, IP67, Caractéristiques : Appareil de base, extensible, Température ambiante : -25 - +70 °C, Contacts N/O = Normalement ouvert : 2 N/O, Couleur Couvercles du boîtier : Jaune, Boîtier : Matériau isolant, Type de raccordement : Borne à vis, Normes : IEC/EN 60947
Détecteurs > Commutateur simple position
Interrupteurs de position
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton Moeller® series LS Position switch
Catalog Number
106808
Model Code
LS-S20
EAN
4015081065752
Product Length/Depth
33.5 mm
Product Height
76.5 mm
Product Width
31 mm
Product Weight
0.051 kg
Certifications
IEC/EN 60947-5
UL Category Control No.: NKCR
IEC/EN 60947
UL
CSA
CE
UL File No.: E29184
CSA-C22.2 No. 14
CSA File No.: 012528
CSA Class No.: 3211-03
UL 508
UL Category Control No.: NKCR
IEC/EN 60947
UL
CSA
CE
UL File No.: E29184
CSA-C22.2 No. 14
CSA File No.: 012528
CSA Class No.: 3211-03
UL 508
Features & Functions
Electric connection type
Cable entry metrical
Enclosure color
Yellow Cover
Enclosure material
Plastic
Insulated material
Insulated material
Features
Expandable
Switch function type
Slow-action switch
General
Connection type
Screw terminal
Degree of protection
IP66/IP67
NEMA Other
NEMA Other
Operating frequency
6000 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Rounded plunger
Rated impulse withstand voltage (Uimp)
4000 V AC
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Type
Position switch
Ambient conditions, mechanical
Mounting position
As required
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Temperature resistance
100 °C, Contact temperature of roller head
Climatic environmental conditions
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Damp heat, constant, to IEC 60068-2-78
Terminal capacities
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²
Electrical rating
Rated conditional short-circuit current (Iq)
1 kA
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Supply frequency
Max. 400 Hz, Contacts
Actuator
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Actuating torque of rotary drives
0.2 Nm
Actuator type
Plunger
Operating speed
For angle of actuation α = 0°/30°
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)
Contacts
Control circuit reliability
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2
Safety
Explosion safety category for gas
None
Explosion safety category for dust
None
Design verification
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Largeur du capteur (EF007094) | 31 mm |
| Diamètre du capteur (EF007111) | 0 mm |
| Hauteur du capteur (EF007283) | 61 mm |
| Longueur du capteur (EF007334) | 33.5 mm |
| Courant de fonctionnement nominal CA-15, 24 V (EF007084) | 6 A |
| Courant de fonctionnement nominal CA-15, 125 V (EF007082) | 6 A |
| Courant de fonctionnement nominal CA-15, 230 V (EF001385) | 6 A |
| Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) | 3 A |
| Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) | 0.8 A |
| Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) | 0.3 A |
| Fonction de commutation (EF000189) | Élément de commutation à action lente |
| Fonction de commutation encliquetable (EF007447) | Non |
| Sortie électronique (EF006987) | Non |
| Manœuvre positive d'ouverture (EF006694) | Non |
| Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) | 0 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 2 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Finition de l'interface (EF006977) | Sans |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Sans |
| Type de construction du boîtier (EF004008) | Quader |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Finition de l'élément d'actionnement (EF006976) | Poussoir |
| Orientation de l'élément d'actionnement (EF008793) | Poussoir à galet droit |
| Finition du raccordement électrique (EF003961) | Entrée de câble métrique |
| Avec affichage du statut (EF001602) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
| Classe de protection (IP) (EF005474) | IP66/IP67 |
| Classe de protection (NEMA) (EF011959) | Autre |
