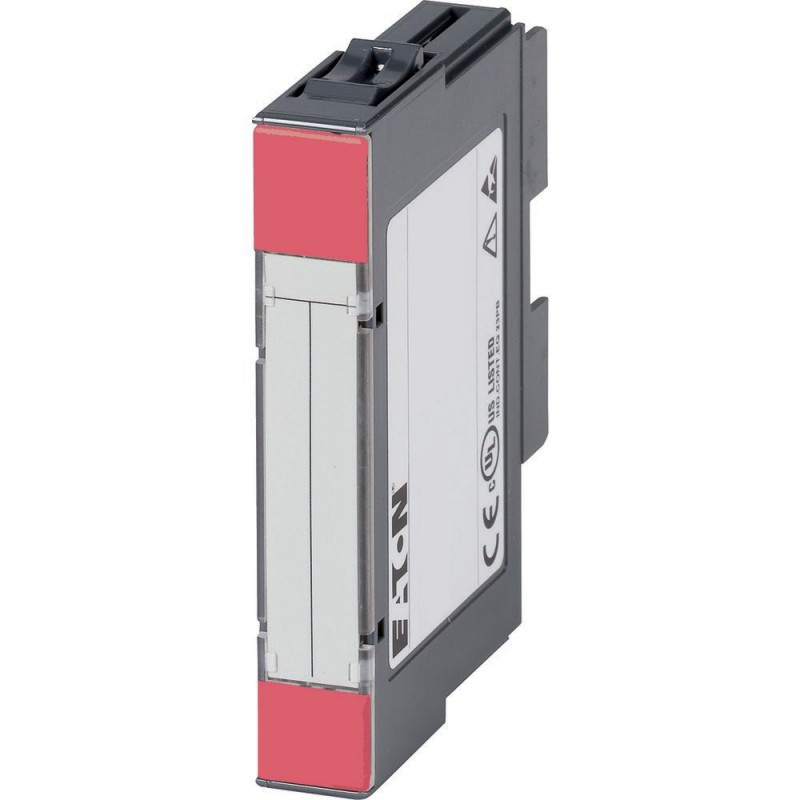

Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
oui, par optocoupleurs
Température ambianteTempérature ambiante (fonctionnement)
0 - +55 °C
Température ambianteStockage, transport [ϑ]
-25 - +85 °C
Relative de l'air admissibleHumidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécaniqueDegré de protection
IP20
Résistance mécaniqueGaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Tenue aux vibrations, conditions d'utilisation
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Autres caractéristiques techniques (catalogue à feuilleter)
Modules d’entrée analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Sondes raccordables
Charges ohmiques
Charges inductives
Charges lampes
Modules de sortie analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Impédance de chargeCharge ohmique
≧ 48 Ω
Impédance de chargeCharge inductive
≦ 1,2 h
Tension nominale par borne d'alimentation [UL]
24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA) [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 1 W
Tension de sortieNiveau haut [UH⁄UA]
> UL- 1 V DC
Courant de sortieNiveau haut (valeur nominale) [IH]
0,5 A
Courant de sortieNiveau haut (plage admissible) [IH]
< 0,6 A
Nombre de sorties couplables en parallèle [max.]
4
Courant global du module
2 A
Retard lors d'une transition et avec charge ohmiqueTransition niveau bas à haut
< 250 s
Retard lors d'une transition et avec charge ohmiqueniveau haut - niveau bas
< 250 s
Plage impédance de charge
> 48 Ω
Facteur de simultanéité [%]
100 g
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Fréquence de commutationCharge ohmique [f]
1000 (RLO< 1 kΩ) Hz
Fréquence de commutationen cas de charge inductive
< 2
Fréquence de commutationFréquence de commutation avec charge de lampes [f]
10 Hz
Nombre d'octets de diagnostic
1
Sortie selon EN 61131-2
Résistant aux courts-circuits
Réenclenchement après élimination du court-circuit [Ii]
automatique
Embasesavec barre C
4 fils
XN-S4x-SBCS
4 x 2⁄3 fils
XN-S4x-SBCSBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Tension d’entréeNiveau haut [UeH]
min. L+ ( -1 V) V
Embasesavec barre C
4 fils
XN-S4x-SBCS
4 x 2⁄3 fils
XN-S4x-SBCSBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 1 W
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Facteur de simultanéité [g]
100 %
Embasesavec barre C
4 fils
XN-S4x-SBCS
4 x 2⁄3 fils
XN-S4x-SBCSBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
1 W
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Tension d’entréeNiveau haut [UeH]
min. L+ ( -1 V) V
Courant de sortieNiveau haut (plage admissible) [IH]
< 0,6 A
Courant de sortieNiveau haut (valeur nominale) [IH]
0,5 A
Fréquence de commutationCharge inductive
2 Hz
Fréquence de commutationFréquence de commutation avec charge de lampes [f]
10 Hz
Tenue aux courts-circuits
Résistant aux courts-circuits
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 25 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 1 W
Nombre d'octets de diagnostic
1
La borne d'alimentation (UL) fournit le courant pour l'électronique des modules et pour les récepteurs situés aux sorties. Le courant global nécessaire à chaque module est égal à la somme de tous les courants partiels.
Une partie de l'électronique du module XI/ON est alimentée par la tension du bus de module (5 V DC) et l'autre partie par la borne d'alimentation (UL).
On peut monter deux sorties en parallèle pour augmenter le courant de sortie max. jusqu’à 1 A.
Remarque sur les en-têtes du tableau
Les valeurs indiquées pour le courant nominal fourni par les bornes d'alimentation sont valables avec un courant de charge = 0.
Pour charge ohmique : RLO < 1kΩ
