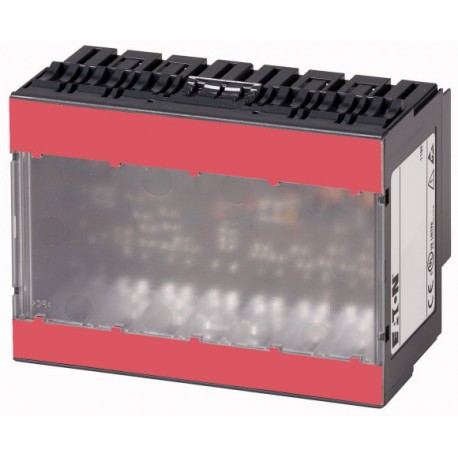

XN-32DO-24VDC-0.5A-P 140161 0004560838 EATON ELECTRIC Module de sortie tout-ou-rien en version bloc XI/ON, 2.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

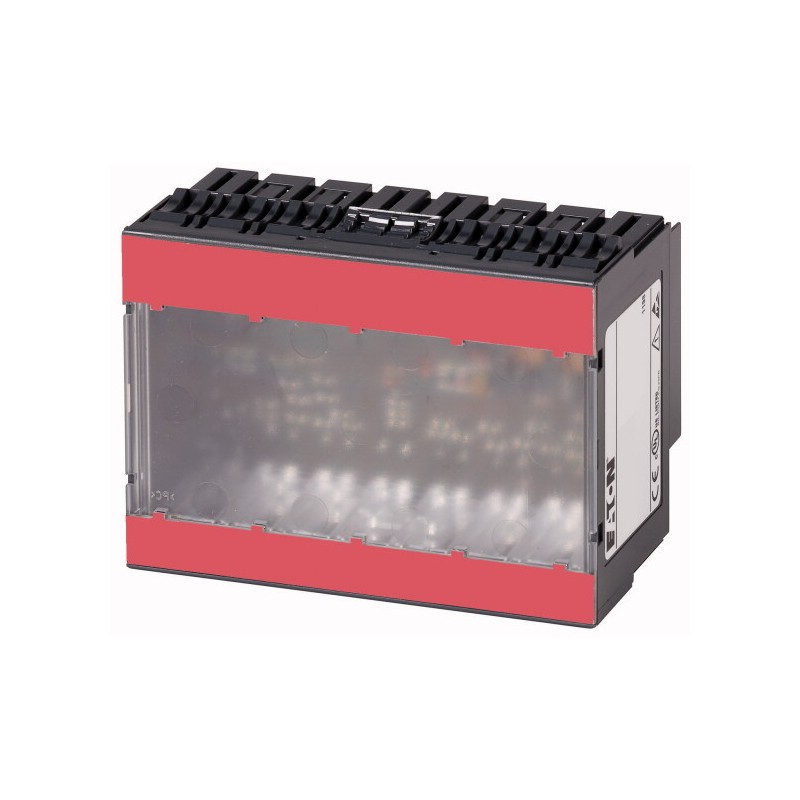

XN-32DO-24VDC-0.5A-P 140161 0004560838 EATON ELECTRIC Module de sortie tout-ou-rien en version bloc XI/ON, 2..

XN-32DO-24VDC-0.5A-P

140161

0004560838

EATON-MOELLER

Module de sortie tout-ou-rien en version bloc XI/ON, 24V DC, 32sort. TOR, 0,5A, à logique positive

Module XION 32 Sorties Numériques 0.5A

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

XION Remote Modules d'E / S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Module de sortie tout-ou-rien en version bloc XI/ON, 24V DC, 32sort. TOR, 0,5A, à logique positive
La modularité élevée du système d'E/S standard XI/ON et la multitude de fonctions proposées offrent une solution d'E/S adpatée à chaque application. Modules enfichables, remplacement rapide des modules (Hot Swap), câblage sur module de base borne à boulon ou à ressort, codage mécanique des modules. Les passerelles standard utilisent les systèmes de bus CANopen, PROFIBUS-DP deviceNet et Ethernet.

Gamme de livraison

Fonction
Modules I/O XI/ON
Fonction
Module en version bloc XN
Brève description
32 sorties tout-ou-rien, 24 V DC/0,5 A
à logique positive
Utilisation avec
XN-B6T-SBCSBC
XN-B6S-SBCSBC

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
oui, par optocoupleurs
Température ambianteTempérature ambiante (fonctionnement)
0 - +55 °C
Température ambianteStockage, transport [ϑ]
-25 - +85 °C
Relative de l'air admissibleHumidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécaniqueDegré de protection
IP20
Résistance mécaniqueGaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Tenue aux vibrations, conditions d'utilisation
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Homologations
CE, cULus
Autres caractéristiques techniques (catalogue à feuilleter)
Modules d’entrée analogiques
Voies
32 Nombre
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Sondes raccordables
Charges ohmiques
Charges inductives
Charges lampes
Diagnostic
8
Diagnostic
Oui
Modules de sortie analogiques
Voies
32 Nombre
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Impédance de chargeCharge ohmique
≧ 48 Ω
Impédance de chargeCharge inductive
≦ 1,2 h
Sorties tout-ou-rien
Voies
32 Nombre
Tension nominale par borne d'alimentation [UL]
24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA) [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 5 W
Tension de sortieNiveau haut [UH⁄UA]
> UL- 1 V DC
Courant de sortieNiveau haut (valeur nominale) [IH]
0,5 A
Courant de sortieNiveau haut (plage admissible) [IH]
< 1,0 A
Nombre de sorties couplables en parallèle [max.]
2
Courant global du module
10 A
Retard lors d'une transition et avec charge ohmiqueTransition niveau bas à haut
< 300 s
Retard lors d'une transition et avec charge ohmiqueniveau haut - niveau bas
< 300 s
Plage impédance de charge
> 48 Ω
Facteur de simultanéité [%]
10 A max. (courant total du module) g
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Charge ohmique
≧ 48 Ω
Charge inductive
≦ 1,2 h
Charge lampes [RLL]
≦ 6 W
Fréquence de commutationCharge ohmique [f]
100 (RLO< 1 kΩ) Hz
Nombre d'octets de diagnostic
8
Diagnostic
Oui
Sortie selon EN 61131-2
Résistant aux courts-circuits
Réenclenchement après élimination du court-circuit [Ii]
automatique
Embasesavec barre C
2/3 fils
XN-B6x-SBCSBC
Entrées tout-ou-rien
Voies
32 Nombre
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Embasesavec barre C
2/3 fils
XN-B6x-SBCSBC
Modules à relais
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 5 W
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Facteur de simultanéité [g]
100 %
Embasesavec barre C
2/3 fils
XN-B6x-SBCSBC
Module d'alimentation
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Diagnostic
8
Puissance dissipée [P]
5 W
Module compteur
Voies
32 Nombre
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Sorties tout-ou-rien
Courant de sortieNiveau haut (plage admissible) [IH]
< 1,0 A
Courant de sortieNiveau haut (valeur nominale) [IH]
0,5 A
Charge lampes [RLL]
≦ 6 W
Tenue aux courts-circuits
Résistant aux courts-circuits
Modes de mesure
Diagnostic
8
Interfaces
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 30 mA
Consommation nominale sur bus interne [IMB]
≦ 30 mA
Puissance dissipée [P]
en moyenne : 5 W
Nombre d'octets de diagnostic
8
Remarques

La borne d'alimentation (UL) fournit le courant pour l'électronique des modules et pour les récepteurs situés aux sorties. Le courant global nécessaire à chaque module est égal à la somme de tous les courants partiels.

Une partie de l'électronique du module XI/ON est alimentée par la tension du bus de module (5 V DC) et l'autre partie par la borne d'alimentation (UL).

On peut monter deux sorties en parallèle pour augmenter le courant de sortie max. jusqu’à 1 A.

Remarque sur les en-têtes du tableau

Les valeurs indiquées pour le courant nominal fourni par les bornes d'alimentation sont valables avec un courant de charge = 0.

Pour charge ohmique : RLO < 1kΩ

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module d'entrées/sorties numérique (EC001599)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périphérique décentralisé - module entrée/sortie numérique ([email protected] [BAA055014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
18 - 30 V
type de tension d’alimentation
DC
nombre d’entrées numériques
0
nombre de sorties numériques
32
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
0 mA
tension admissible à l'entrée
0 - 0 V
type de tension d'entrée
DC
type de sortie numérique
autre
courant de sortie
0.5 A
tension admissible à la sortie
0 - 29 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
oui
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'interfaces matérielles USB
0
nombre d'autres interfaces matérielles
1
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
oui
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
oui
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP20
finition du raccordement électrique
fiche
temps de retard en cas de changement de signal
0 - 0.3 ms
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
12.6 mm
hauteur
74.1 mm
profondeur
55.4 mm

Homologations

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

2725DIM-4
Lien vers le Catalogue à feuilleter

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XN-32DO-24VDC-0.5A-P 0004560838 140161 FR_140161.pdf 217 Kbytes XN-32DO-24VDC-0.5A-P 0004560838 140161 FR_140161.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
