> EATON - MOELLER>Appareillage Modulaire - Divers et accessoires >Z-GV-U/4 274080 ELECTRIC Rail de phase, 4Ph, 16qmm, étrier
Produit précédent Produit suivant

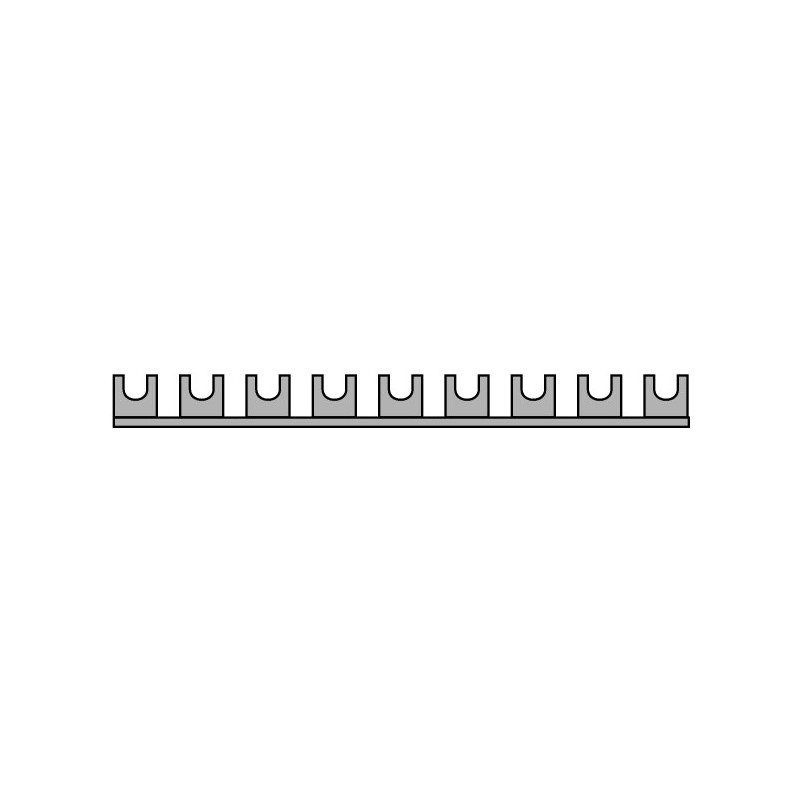

Z-GV-U/4 274080 EATON ELECTRIC Rail de phase, 4Ph, 16qmm, étrier Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-GV-U/4 274080 EATON ELECTRIC Rail de phase, 4Ph, 16qmm, étrier

Z-GV-U/4

274080

EATON-MOELLER

Rail de phase, 4Ph, 16qmm, étrier

Peigne de raccordement, 1ph, 16 mm2, fourche, 4SU

Barre de phase, 1Ph, 16qmm, fourche, 4PE

Les jeux de barres Z-GV-U/ sont conçus pour vous permettre de mettre en œuvre toutes les combinaisons de parafoudres courantes, pour une utilisation avec SPI-... SPB-D-125, les jeux de barres doivent être coupés à la longueur nécessaire

Plus de détails


Appareillage industriel basse tension > Peigne de raccordement

Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Barre de phase, 1Ph, 16qmm, fourche, 4PE
Rail de phase, 4Ph, 16qmm, étrier

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Peigne de raccordement (EC000215)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Barre de phase ([email protected] [ACN992011])
nombre de phases
1
nombre de pôles
4
adapté au nombre d'appareils
4
dimension du pas
17.8 mm
section transversale
16 mm²
longueur
70.6 mm
nombre d'unités de partition
4
courant permanent nominal (Iu)
63 A
finition du raccordement électrique
fourche
isolé
oui
tension nominale de tenue aux chocs
0 kV
intensité de court-circuit nominale conditionnelle Iq
0 kA
tension de fonctionnement nominale max. Ue
400 V
courant nominal de courte durée admissible Icw
0 kA
adapté à des appareils équipés d'un conducteur N
oui
adapté à des appareils équipés d'un commutateur auxiliaire
non

ETIM for 274080 Appareillage industriel basse tension (EC000215)
Caractéristique Valeur
Nombre de phases (EF000351) 1
Nombre de pôles (EF001391) 4
Dimension du pas (EF007504) 17.8 mm
Section transversale (EF000649) 16 mm²
Longueur (EF001438) 18.7 mm
Découpable à taille voulue (EF015250) Non
Largeur dans les unités de partition (EF002950) 4
Courant permanent nominal Iu (EF001389) 63 A
Finition du raccordement électrique (EF003961) Fourche
Isolé (EF000019) Oui
Tension nominale de tenue aux chocs (EF002993) 0 kV
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Tension de fonctionnement nominale max. Ue (EF007357) 400 V
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Adapté à des appareils équipés d'un conducteur N (EF007218) Oui
Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-GV-U/4 274080 FR_274080.pdf 112 Kbytes Z-GV-U/4 274080 FR_274080.pdf
