NZM3-XS-L 266643 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur général, latér.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XS-L 266643 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur général, latér..

NZM3-XS-L

266643

EATON-MOELLER

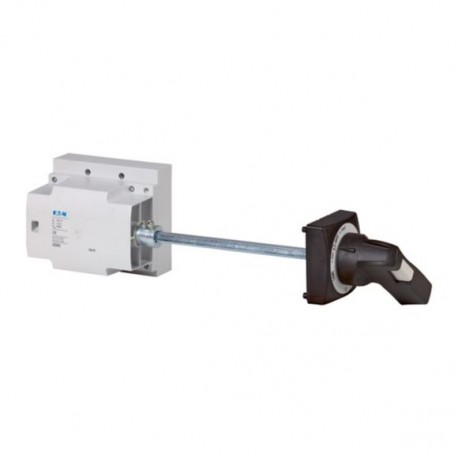

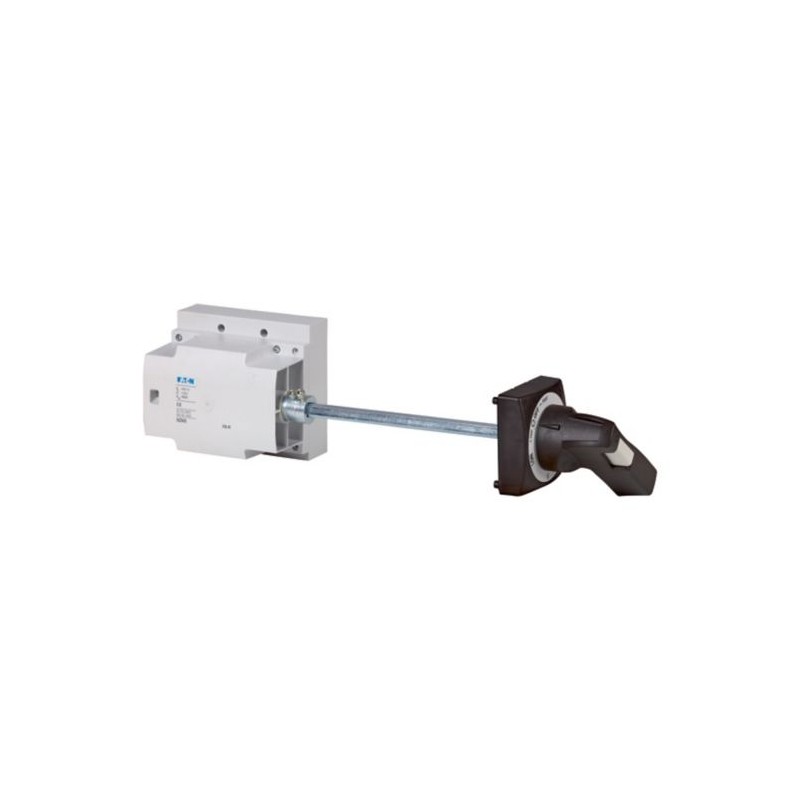

Kit de transformation en interrupteur général en interrupteur général, latéralement à gauche, taille 3

Kit de montage de l’interrupteur principal, gauche, taille 3

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $216.57
Prix unitaire: $216.57

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Kit de montage de l’interrupteur principal, gauche, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Poignée rotative à commande rompue sur porte avec adaptateur pour commande par rotation. Rallonge d'axe NZM..-XV4. Plaque d’avertissement/étiquette de repérage en allemand/anglais. Symbole "éclair" noir-jaune. Plaque d'avertissement/étiquette de repérage à clip. La protection contre les contacts directs élevé contre les contacts directs côté alimentation : commander la protection IP2X. Standard, noirs/gris. Verrouillable en position 0 sur la poignée par 3 cadenas max. Modifiable également en position I. Utilisation pour : NZM3(-4), PN3(-4), N(S)3(-4)

Gamme de livraison

Fourniture
Poignée rotative à commande rompue sur porte avec adaptateur pour commande par rotation et par renvoi
Rallonge d'axe NZM...-XV4
Plaque d'avertissement/étiquette de repérage en allemand et en anglais
symbole "éclair" noir-jaune
Gamme
Equipements complémentaires
Equipements complémentaires
Kit de transformation en interrupteur général, montage latéral
norme / homologation
UL/CSA, IEC
Taille
NZM3
Description
Eléments standards pour utilisation comme interrupteur général
Fonction
Commande du disjoncteur sur le côté de l'armoire
Montage du disjoncteur sur platine de montage
Standard, noir/gris
Degré de protection
IP66
UL/CSA Type 4X, Type 12
Verrouillage de la porte
Verrouillable en position 0 sur la poignée par 3 cadenas max.
modifiable également en position I
Information de configuration
Plaque d'avertissement et/ou étiquette de repérage à clip
Possibilité de commander la protection des doigts IP2X pour augmenter le capot de protection côté alimentation.
Actionnement
Actionnement à gauche
Utilisation avec
NZM3(-4)
PN3(-4), N(S)3(-4)

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur (ecl@ss13-27-37-04-14 [AKF012019])
avec blocage du redémarrage
non
Avec clé de verrouillage
non
verrouillage à cadenas
oui
couleur
noir
adapté à un arrêt d'urgence
non
avec axe
oui
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui
degré de protection (NEMA)
4X, 12

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Datasheet - PDF

▲
