NZM2-XSR-L 266654 Y7-266654 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur gén.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XSR-L 266654 Y7-266654 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur gén..

NZM2-XSR-L

266654

Y7-266654

EATON-MOELLER

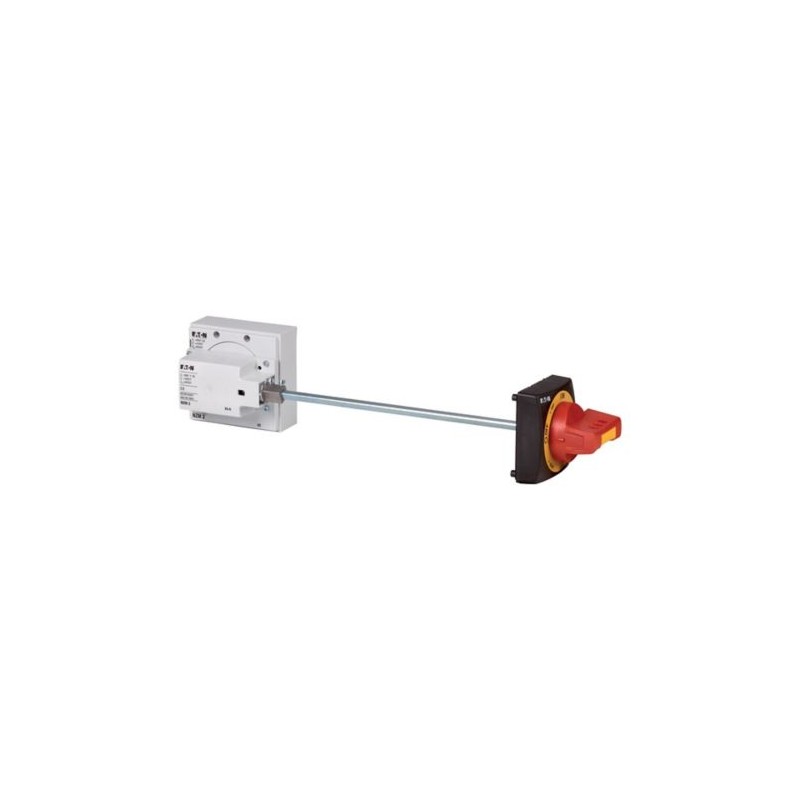

Kit de transformation en interrupteur général en interrupteur général, latéralement à gauche, rouges, taille 2

NZM2-XSR-L

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, on the left side, red, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : poignée rotative d’accouplement de porte avec entraînement rotatif. Arbre d’extension NZM...-XV4. Plaque d’avertissement extérieure / plaque d’identification en allemand / anglais. Symbole de l’éclair noir et jaune. La plaque d’avertissement externe / plaque de marquage peut être clipsée. pour un carénage de balise de jeu de barres amélioré du côté du nouveau, veuillez commander une protection IP2X contre le contact avec un doigt. Rouge-jaune pour l’arrêt d’urgence. Verrouillable sur la position 0 sur la poignée avec max. 3 cadenas. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $178.70
Prix unitaire: $178.70
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
266654
Model Code
NZM2-XSR-L
EAN
4015082666545
Product Length/Depth
190 mm
Product Height
110 mm
Product Width
120 mm
Product Weight
0.991 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CE marking
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA certified
CSA (Class No. 1437-01)
UL489
CSA (File No. 22086)
UL listed
CSA-C22.2 No. 5-09
IEC60947

Spécifications du produit

Type
AccessoryMain switch assembly kit for side panel mounting
Special features
External warning plate/designation label can be clipped on.For enhanced busbar tag shroud on the incomer side, please order IP2X protection against contact with a finger.Kit for use as a main switch
Features
Red-yellow for emergency switching off
Switch mounting on mounting plate
Lockable
Actuation of the switch on the control panel side wall
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Red
Fitted with:
NZM...-XV4 extension shaft
Extension shaft
Black and yellow lightning symbol
Door coupling rotary handle
External warning plate/marking plate in German/English
Padlock
Frame
NZM2
Used with
NZM2(-4)
PN2(-4)
N(S)2(-4)
Activation type
Actuation on the left
Suitable for
Emergency stop
Power circuit breaker
Switch disconnector
Cover/door type
Door interlock lockable in the 0 position using up to 3 padlocks on the handle
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 266654 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Rouge
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XSR-L Y7-266654 266654 ES_266645.pdf 7 Mbytes NZM2-XSR-L Y7-266654 266654 ES_266645.pdf
