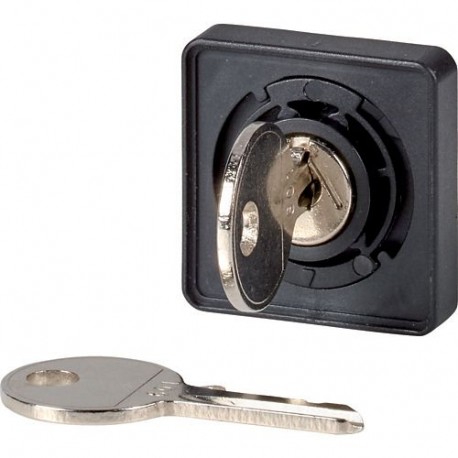

+IVS/S-H 231977 Y7-231977 EATON ELECTRIC Élément frontal, pour commutateurs TM-, IVS-, dispositif de command.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IVS/S-H 231977 Y7-231977 EATON ELECTRIC Élément frontal, pour commutateurs TM-, IVS-, dispositif de command..

+IVS/S-H

231977

Y7-231977

EATON-MOELLER

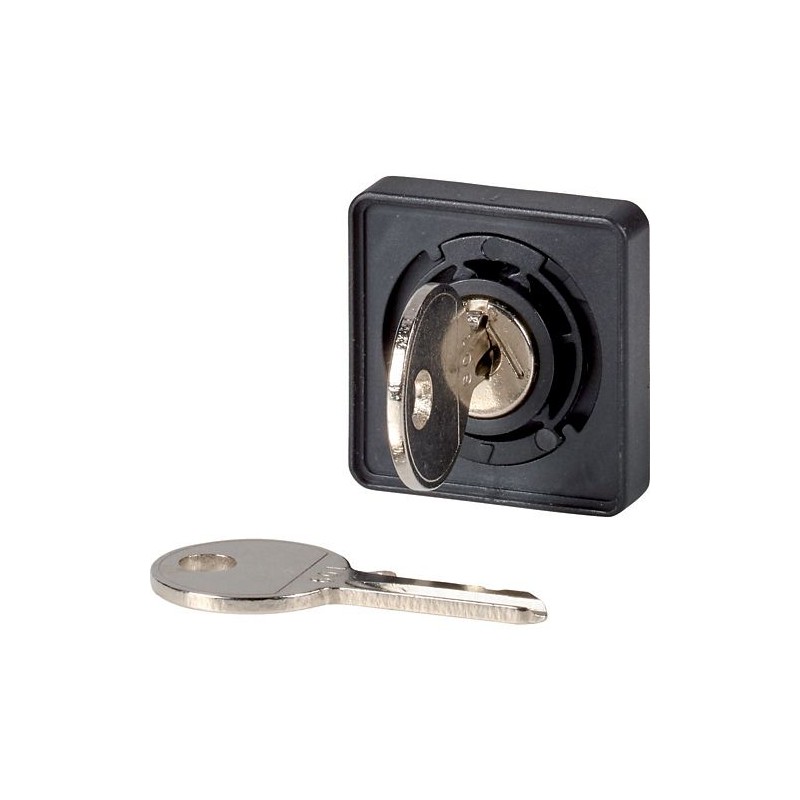

Élément frontal, pour commutateurs TM-, IVS-, dispositif de commande par clé, ronis n°H. Ne peut être vendu qu'assemblé.

+IVS/S-H

Élément frontal, pour commutateurs TM-, IVS-, dispositif de commande par clé, ronis n°H

Élément frontal pour interrupteur TM, Fonction de base : Dispositifs de verrouillage, Fonction : Mécanisme de verrouillage à clé, RONIS-lock 60 degrés, Lors de la commande avec l’unité de base, Pour utilisation avec : Montage sur tableau de distribution de service (IVS), Informations sur l’équipement fourni : avec deux clés, Degré de protection : IP55

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series IVS Accessory Front element for TM switch
Numéro de catalogue
231977
Code de modèle
+IVS/S-H
EAN
4015082319779
Longueur du produit
20 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.1 kg
Conformité
CE

Features & Functions

Couleur de la collerette
Noir
Matériau de la collerette
Plastique
Équipé de :
bague frontale
Fonctions
Mécanisme de verrouillage d'utilisation de clé
Dispositif de verrouillage
Serrure RONIS (60°)

General

Accessoires
2 clés incluses dans l'équipement fourni.
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Diamètre d'ouverture
0 mm
Type
Dispositifs de verrouillage

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C

Actuator

Couleur d'actionneur
Argent
Type d’actionneur
Clé
Nombre de positions de commutation
0

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 231977 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 0
Finition de l'élément d'actionnement (EF006976) Clé
Adapté à l'éclairage (EF001142) Non
Couleur de l'élément d'actionnement (EF007167) Argent
Couleur de la calotte du voyant lumineux (EF007165) Autre
Type de lentille (EF006253) Carré
Diamètre de trou (EF000079) 0 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IVS/S-H Y7-231977 231977 FR_231977.pdf 111 Kbytes +IVS/S-H Y7-231977 231977 FR_231977.pdf
