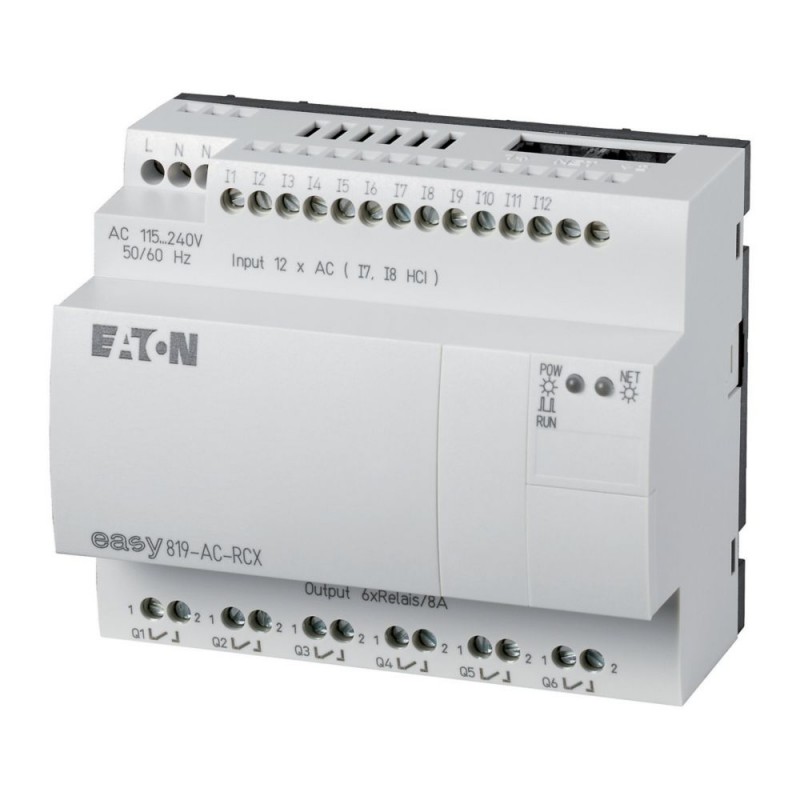

Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
107.5 x 90 x 72 (6 PE) mm
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Température d'emploi environnante
selon IEC 60068-2-1, -25 - +55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
selon IEC 60068-2-1, -2, -14
-40 - +70 °C
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
selon IEC EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B
Transitoires rapides en salves
selon IEC/EN 61000-4-4 kV
Ondes de choc (Surge)
selon IEC/EN 61000-4-5
1 kV (câbles d'alimentation, symétriques)
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178

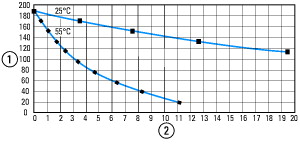

Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l’horloge temps réel par rapport aux entrées
en moy.± 2 (± 0,2 h⁄année) s/jour
En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Cycles d'écriture
1012(cycles de lecture/d'écriture)
Tension assignée d'emploi [Ue]
100/110/115/120/230/240 AC (-15/+10%) V
Plage admissible [Ue]
85 - 264 V AC
Fréquence
50/60 (± 5%) Hz
Courant d'entrée
70 mA en moy. sous 115/120 V AC, 60 Hz
35 mA en moy. sous 230/240 V AC, 50 Hz
Chutes de tension
≤ selon IEC 61131-2
≤ 20 ms
Puissance dissipée [P]
en moyenne : 10 W
Entrées tout-ou-rien 115/230 V AC
Visualisation d'état
LCD-Display
Séparation galvanique
avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
avec interface : oui
avec easyNet : oui
avec easyLink : oui
Tension d'entrée (de forme sinusoïdale) [Ue]
Etat 0 : 0 - 40
Etat 1 : 79 - 264 V AC
Fréquence assignée
50/60 Hz
Courant d’entrée avec signal à 1
I1 - I6, I9 - I12 : 10 x 0.25 (sous 115 V AC, 60 Hz)
I7, I8 : 2 x 4 (sous 115 V AC, 60 Hz)
I1 - I6, I9 - I12 : 10 x 0.5 (sous 230 V AC, 50 Hz)
I7, I8 : 2 x 6 (sous 230 V AC, 50 Hz) mA
Temporisation
80⁄66⅔ (0 -> 1/1 -> 0, anti-rebondissement ACTIVÉ 50/60Hz, I1 - I6, I9 - I12)
20⁄16⅔ (0 - > 1/1 -> 0, anti-rebondissement DÉSACTIVÉ 50/60Hz, I1 - I6, I9 - I12)
120/100 (1 -> 0, anti-rebondissement ACTIVÉ 50/60Hz, I7, I8)
40⁄33⅔ (1 -> 0, anti-rebondissement DÉSACTIVÉ 50/60Hz, I7, I8)
80⁄66⅔ (0 -> 1, anti-rebondissement ACTIVÉ 50/60Hz, I7, I8)
20⁄16⅔ (0 - > 1, anti-rebondissement DÉSACTIVÉ 50/60Hz, I7, I8) ms
Longueur de câble
≤ 100 par entrée (I1 - I6, I9 - I12, anti-rebondissement ACTIVÉ
≤ 60 par entrée (I1 - I6, I9 - I12, anti-rebondissement DÉSACTIVÉ
≤ 100 par entrée (I7, I8) M
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvanique
avec l'alimentation : oui
par rapport aux entrées : oui
entre entrées TOR : oui
avec interface : oui
avec easyLink : oui
avec easyNet : oui
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation de sécurité selon EN 50178
300 entre bobine et contact
300 entre deux contacts V AC
Pouvoir de fermetureAC-15, 250 V CA, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de fermetureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
Tension d'alimentation UAux
Puissance dissipée [P]
10 W
Vitesse de transmission/distance
1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 300 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Les longueurs à partir de 40 m ne sont réalisables qu'avec des câbles de section renforcée et un adaptateur de terminaison.
Séparation galvanique
avec l'alimentation POW : oui
par rapport aux entrées : oui
avec les sorties : oui
avec easyLink : oui
avec interface : oui
Résistance de terminaison de bus (premier et dernier participants)
oui
Technique de raccordement
RJ45, 8 pôles
Section des conducteurs
à 1000 m, < 16 mΩ/m : 1,5 (AWG: 16)
à 600 m, < 26 mΩ/m : 0,75 - 0,8 (AWG : 18)
à 600 m, < 26 mΩ/m : 0,5 - 0,6 (AWG : 20, 19)
à 400 m, < 40 mΩ/m : 0,34 - 0,5 (AWG: 22, 21, 20)
à 250 m, < 60 mΩ/m : 0,25 - 0,34 (AWG: 23, 22)
à 175 m, < 70 mΩ/m : 0,13 (AWG: 26)
à 40 m, < 140 mΩ/m : 1,5 (AWG: 16)
