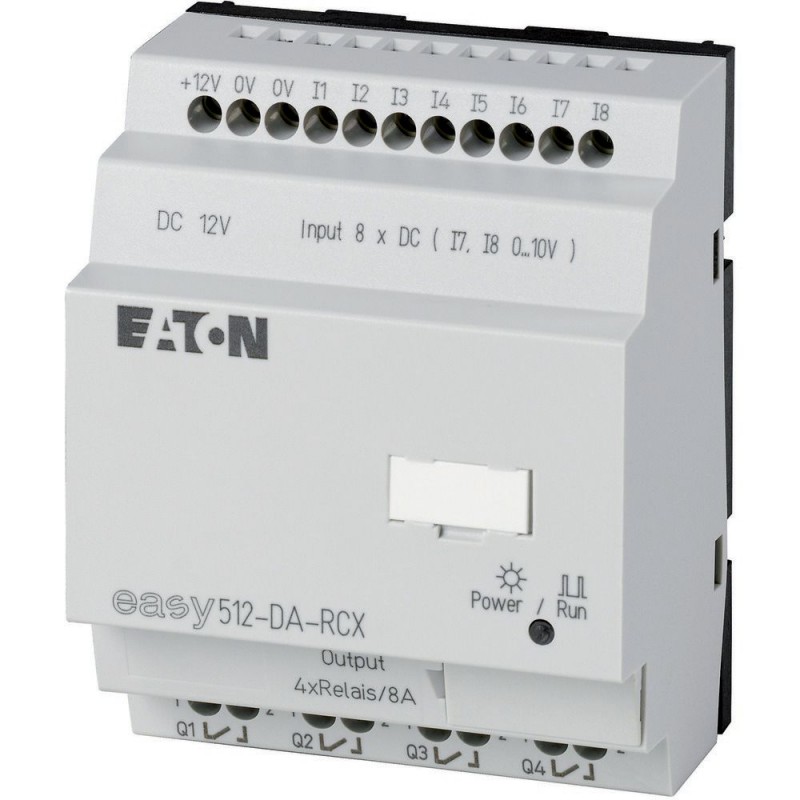

EASY512-DA-RCX 274107 0004519756 EATON ELECTRIC 274107 EASY512-DA-RCX Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EASY512-DA-RCX 274107 0004519756 EATON ELECTRIC 274107 EASY512-DA-RCX

EASY512-DA-RCX

274107

0004519756

EATON-MOELLER

Module logique, 12V DC, 8 entr. TOR (2 entr. analog.), 4 sort.TOR à relais, horloge

Plus de détails


Commande industrielle API > Module logique

Relais EASY programmables et écrans MFD

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: EASY-E4-UC-12RCX1 197212

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Module logique, 12V DC, 8 entr. TOR (2 entr. analog.), 4 sort.TOR à relais, horloge
Module logique électronique, tension assignée d'emploi 12VDC, 8 entrées tout-ou-rien 24VDC, 2 entrées utilisables comme entrées analogiques, 4 sorties à relais, sans touches de saisie, sans afficheur à cristaux liquides, horloge
[

Gamme de livraison

Fonction de base
easy500
Description
Appareil seul
Possibilité de marquage laser personnalisé ou de livraison avec programme utilisateur avec le produit EASY-COMBINATION (code 2010781)
Entrées
Tout-ou-rien
8
Dont utilisables de manière analogique
2
Sorties
Sorties
4 Nombre
Autres caractéristiques
Horloge temps réel
Tension d’alimentation
12 V DC
Logiciel
EASY-SOFT-BASIC/-PRO
,

Caractéristiques techniques

Généralités
Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
71.5 x 90 x 58 (4 PE) mm
Poids
0.2 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.8 mm
Couple de serrage max.
0.6 Nm
Résistance climatique
Température d'emploi environnante
selon IEC 60068-2-1, -25 - +55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +70 °C
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
selon IEC EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Ondes de choc (Surge)
selon IEC/EN 61000-4-5
1 kV (câbles d'alimentation, symétriques)
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l’horloge temps réel par rapport aux entrées
en moy.± 2 (± 0,2 h⁄année) s/jour
En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 1 %
RésolutionPlage « S »
10 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Mémoire rémanente
Cycles d'écriture
1000000 (10⁶)
Alimentation
Tension assignée d'emploi [Ue]
12 DC (-15/+30%) V
Plage admissible [Ue]
10.2 - 15.6 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entrée
140 mA sous U en moy.e
Chutes de tension
≤ selon IEC 61131-2
≤ 10 ms
Fusible
≧ 1A (T) A
Puissance dissipée [P]
en moyenne : 2 W
Entrées tout-ou-rien 12 V DC
Nombre
8
Entrées utilisables comme entrées analogiques
2 (I7,I8)
Visualisation d'état
LCD-Display
Séparation galvanique
avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
par interface/carte mémoire : non
Tension assignée d'emploi [Ue]
12 V CC
Tension d'entrée
Etat 0 : ≦ 4
Etat 1 : ≧ 8 V CC
Courant d’entrée avec signal à 1
I1 - I6 : 3,3 (sous 12 V DC)
I7, I8 : 1,1 (sous 12 V DC) mA
Temporisation
20 (0 -> 1/1 -> 0, anti-rebondissement ACTIVÉ)
0.3 en moy. (0 ->1/1 ->0), anti-rebondissement DÉSACTIVÉ, I1 - I6)
0.35 en moy. (0 -> 1 anti-rebondissement DÉSACTIVÉ, I7 - I8)
0.15 en moy. (1 -> 0, anti-rebondissement DÉSACTIVÉ, I7 - I8) ms
Longueur de câble
100 (non blindé) M
Compteur de fréquenceNombre
2 (I3, I4)
Compteur de fréquenceFréquence de comptage
≦ 1 kHz
Compteur de fréquenceForme des impulsions
Rectangle
Compteur de fréquenceRapport impulsions/pauses
1:1
Compteur de fréquenceLongueur de câble
≦ 20 (blindé) M
Entrées de comptage rapideNombre
2 (I1, I2)
Entrées de comptage rapideLongueur de câble
≦ 20 (blindé) M
Entrées de comptage rapideFréquence de comptage
≦ 1 kHz
Entrées de comptage rapideForme des impulsions
Rectangle
Entrées analogiques
Nombre
2 (I7, I8)
Séparation galvanique
avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
par interface/carte mémoire : non
Nature des entrées
Tension CC
Plage de signal
0 - 10 V DC
Résolution
0,01 V analogique
0,01 V tout-ou-rien
10 Bit (valeur : 0 - 1023)
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelledeux appareils de série
± 3 %
Précision de la valeur réelleau sein d'un appareil
± 2, (I7, I8, I11, I12) ± 0.12 V %
Temps de conversion analogique/tout-ou-rien
Temporisation à l'entrée active : 20; temporisation à l'entrée désactivée : chaque cycle ms
Courant d'entrée
< 1 mA
Longueur de câble
≦ 30, blindé M
Sorties à relais
Nombre
4
En groupes de
1
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvanique
avec l'alimentation : oui
par rapport aux entrées : oui
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation de sécurité selon EN 50178
300 entre bobine et contact
300 entre deux contacts V AC
Pouvoir de fermetureAC-15, 250 V CA, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de fermetureDC-13, L/R {unicode_image code_point="2266"} 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R {unicode_image code_point="2266"} 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
Tension d'alimentation UAux
Puissance dissipée [P]
2 W
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
2 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
10.2 - 15.6 V
type de tension d’alimentation
DC
type de tension d’alimentation
DC
courant de commutation
8 A
nombre d’entrées analogiques
2
nombre de sorties analogiques
0
nombre d’entrées numériques
8
nombre de sorties numériques
4
avec sortie de relais
oui
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
non
indice de protection (IP)
IP20
appareil de base
oui
évolutif
non
appareil d'extension
non
avec minuterie
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
71.5 mm
hauteur
90 mm
profondeur
58 mm
,

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
,

Encombrements

]

Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
