> EATON - MOELLER>Easy E4 Nanocontrôleurs>EASY-BOX-E4-DCX-SWD1 199510 Y7-199510 ELECTRIC Nano Contrôleur facile E4 Starter Pack DC + Module SWD ..
Produit précédent Produit suivant

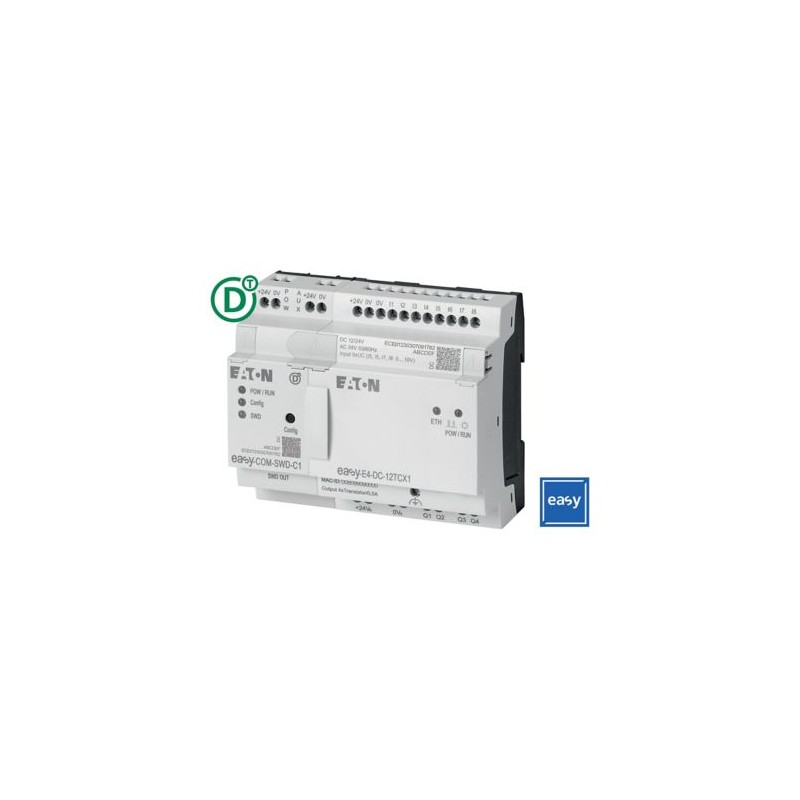

EASY-BOX-E4-DCX-SWD1 199510 Y7-199510 EATON ELECTRIC Nano Contrôleur facile E4 Starter Pack DC + Module SWD .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

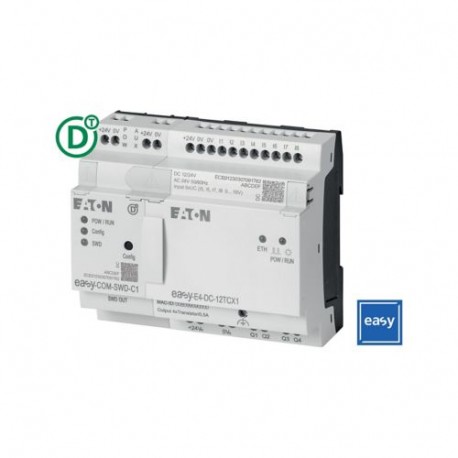

EASY-BOX-E4-DCX-SWD1 199510 Y7-199510 EATON ELECTRIC Nano Contrôleur facile E4 Starter Pack DC + Module SWD ..

EASY-BOX-E4-DCX-SWD1

199510

Y7-199510

EATON-MOELLER

Nano Contrôleur facile E4; Starter Pack DC + Module SWD; Pas d’écran

Eaton EASY Bundle consisting of EASY-E4-DC-12TCX1 and EASY-COM-SWD-C1

Ensemble pour l’utilisation de l’easyE4 en tant que coordinateur SmartWire-DT, composé d’une unité de base DC sans écran (EASY-E4-DC-12RCX1) et du module de communication SmartWire-DT (EASY-COM-SWD-C1).

Plus de détails


Commande industrielle API > Kit d'appareils

Easy E4 Nanocontrôleurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series EASY Starter kit
Catalog Number
199510
Model Code
EASY-BOX-E4-DCX-SWD1
EAN
4015081980116
Product Length/Depth
200 mm
Product Height
135 mm
Product Width
255 mm
Product Weight
0.6 kg
Compliances
Eaton supports the product until its end of life
Certifications
IEC 60068-2-27
IEC/EN 61000-4
IEC 60068-2-6
EN 55022
EN 55011
IEC/EN 61000-4-2

Caractéristiques et fonctions

Fitted with:
Connection cable
Documentation
Power supply

Généralités

Degree of protection
IP20
Insulation resistance
According to EN 50178
Mounting method
Screw fixing using fixing brackets ZB4-101-GF1 (accessories)
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overvoltage category
III
Pollution degree
2
Type
Starter kit

Condtions ambiantes et mécaniques

Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
1 m
Mounting position
Horizontal
Vertical
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

Conditions environnementales

Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Environmental conditions
Condensation: prevent with appropriate measures
Clearance in air and creepage distances according to EN 50178, UL 508, CSA C22.2, No. 142
Relative humidity
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Compatibilité électromagnétiques

Air discharge
8 kV
Contact discharge
6 kV, Electrostatic discharge (ESD)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)

Sections raccordables

Terminal capacity (flexible with ferrule)
0.2/2.5 mm²
Terminal capacity (flexible with ferrule AWG)
22 - 12
Terminal capacity (solid)
0.2/4 mm²
Terminal capacity (solid AWG)
22 - 12

ETIM for 199510 Commande industrielle API (EC002581)
Caractéristique Valeur
Contient des unités fonctionnelles (EF007145) Non
Contient un appareil de base (EF007147) Non
Contient un châssis de modules (EF007138) Non
Contient une alimentation (EF007157) Oui
Contient un module d'entrée analogique (EF007137) Non
Contient un module de sortie analogique (EF007136) Non
Contient un module d'entrée numérique (EF007142) Non
Contient un module de sortie numérique (EF007141) Non
Contient un module fonctionnel (EF007146) Non
Contient un module technologique (EF007159) Non
Contient un module de communication (EF007149) Non
Contient une unité de mémoire (EF007156) Non
Contient un module de simulation (EF007153) Non
Contient un câble de connexion (EF007160) Oui
Contient une unité de commande (EF007139) Non
Contient un écran (EF007150) Non
Contient un logiciel de programmation (EF007152) Non
Contient un logiciel d'ingénierie (EF007144) Non
Contient un logiciel de visualisation (EF007161) Non
Contient des bibliothèques (EF007140) Non
Contient de la documentation (EF007143) Oui
Contient d'autres composants (EF007162) Non
Logiciel préinstallé (EF007484) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY-BOX-E4-DCX-SWD1 Y7-199510 199510 PT_199509.pdf 390 Kbytes EASY-BOX-E4-DCX-SWD1 Y7-199510 199510 PT_199509.pdf
