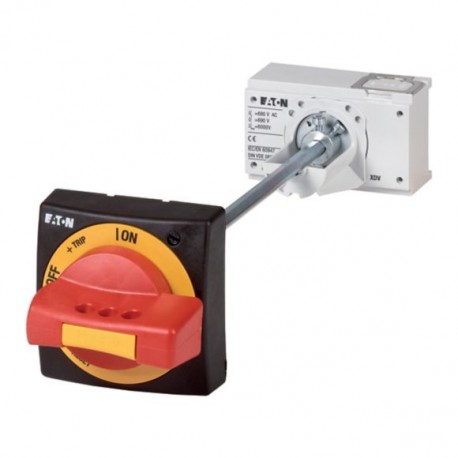

NZM2-XTVDVR-60-NA 100672 Y7-100672 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande ro.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XTVDVR-60-NA 100672 Y7-100672 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande ro..

NZM2-XTVDVR-60-NA

100672

Y7-100672

EATON-MOELLER

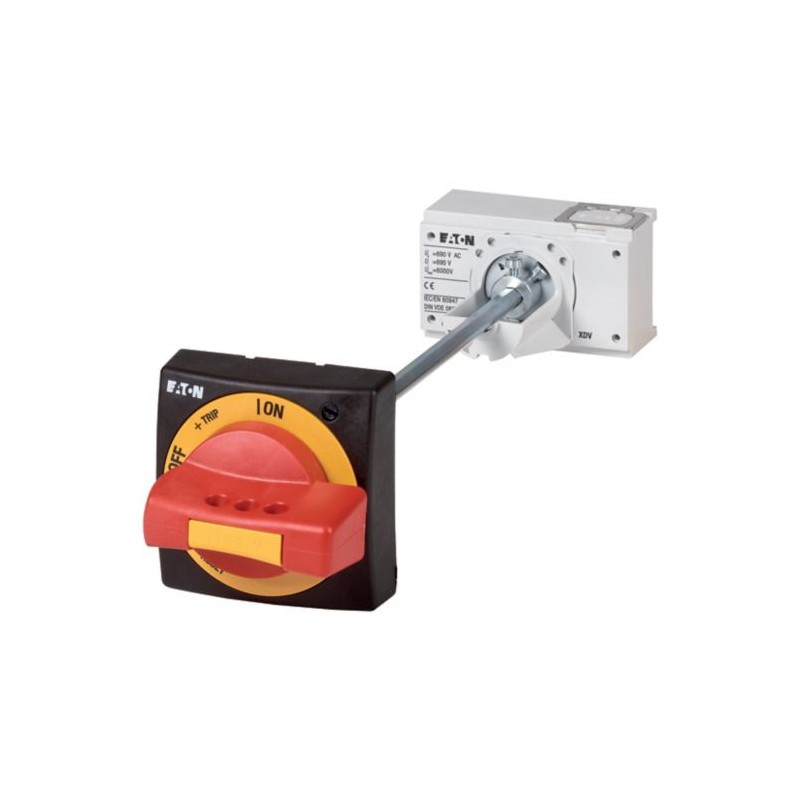

Poignée rotative à commande rompue sur porte à commande rompue sur porte rouge-jaune 60mm axe max., taille 2

NZM2-XTVDVR-60-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, red-yellow max 60mmshaft, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Complet comprenant l’entraînement rotatif et les pièces d’accouplement. Arbre d’extension supplémentaire nécessaire. Ne peut pas être combiné avec un verrouillage mécanique Pour une longueur d’arbre maximale de 60 mm sans support d’arbre, ne peut pas être combiné avec une poignée supplémentaire NZM...-XDZ. La plaque d’avertissement externe/plaque de marquage peut être clipsée. Rouge-jaune pour l’arrêt d’urgence. Verrouillable sur la poignée de l’interrupteur à l’aide de jusqu’à 3 cadenas. Verrouillable en position 0 sur la poignée, verrouillable en position 0 sur l’interrupteur à l’aide de jusqu’à 3 cadenas. Avec verrouillage de porte. Le verrouillage de la porte n’est pas mis en échec en position verrouillée OFF. La porte ne s’ouvre qu’avec une rotation active au-delà de la position 0. Peut être utilisé pour : NZM2, N(S)2

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $157.07
Prix unitaire: $157.07
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element NA
Catalog Number
100672
Model Code
NZM2-XTVDVR-60-NA
EAN
4015081005727
Product Length/Depth
100 mm
Product Height
190 mm
Product Width
110 mm
Product Weight
0.72 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
IEC60947
CSA-C22.2 No. 5-09
UL (File No. E140305)
CSA (File No. 22086)
UL (Category Control Number DIHS)
UL listed
CE marking
CSA (Class No. 1437-01)
UL489
CSA certified

Spécifications du produit

Type
AccessoryDoor coupling rotary handle
Special features
Complete including rotary drive and coupling partsExtension shaft additionally required.Cannot be combined with mechanical interlockFor maximum shaft length 60 mmWithout shaft supportCannot be combined with NZM...-XDZ additional handleExternal warning plate/designation label can be clipped on.Door coupling rotary handle for operating the switch through a closed control panel door
Features
Red-yellow for emergency switching off
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM2
Used with
NZM2, N(S)2
Suitable for
Switch disconnector
Emergency stop
Power circuit breaker
Cover/door type
Door interlock not defeated in the locked OFF position.
Door opens only with active rotation beyond the 0 position
Lock number
Single lockable
Locking facility
Lockable on the handle on the switch using up to 3 padlocks
With door interlock
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 100672 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XTVDVR-60-NA Y7-100672 100672 FR_271445.pdf 6 Mbytes NZM2-XTVDVR-60-NA Y7-100672 100672 FR_271445.pdf
