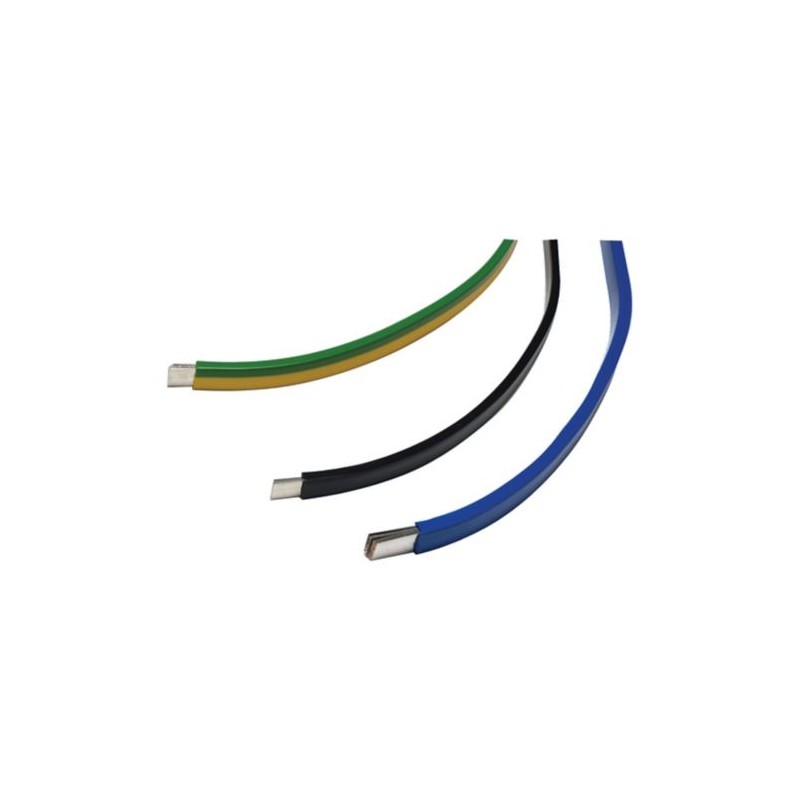

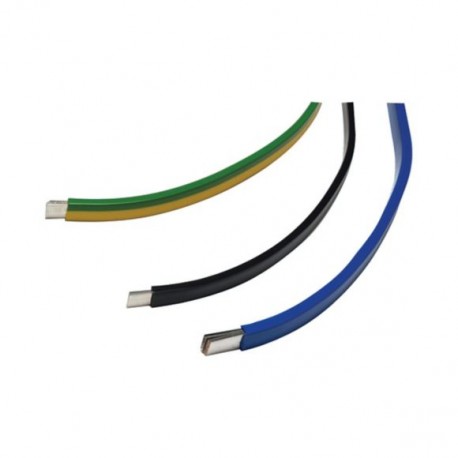

CU-BAND5X24X1-BK 119032 Y7-119032 EATON ELECTRIC Feuillard 400A, 5x24x1mm, noir Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CU-BAND5X24X1-BK 119032 Y7-119032 EATON ELECTRIC Feuillard 400A, 5x24x1mm, noir

CU-BAND5X24X1-BK

119032

Y7-119032

EATON-MOELLER

5

Feuillard 400A, 5x24x1mm, noir

CU-BAND5X24X1-BK

Bande de cuivre isolée, conducteur laminé E-Cu, étamé, homologué UL jusqu’à max. 600VAC, matériau isolant résistant à la chaleur jusqu’à +105 °C, dimensions (nombre de couches x largeurxépaisseur)=5x24x1mm, couleur noir, courant de fonctionnement nominal Ie=400 A, auto-extinguible selon UL 94 V0, résistance d’isolement selon IEC 60243-1 20 kV/mm, tension nominale de fonctionnement Ue=690VAC

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Ruban de câblage

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $1,575.49
Prix unitaire: $315.10
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Feuillard 400A, 5x24x1mm, noir
Feuillard isolé, conducteur lamellé E-Cu, étamé, agrément UL jusqu'à 600VAC max, matériau isolant résistant jusqu’à une température de +105 °C, dimensions (nombre des couches x largeur x épaisseur) = 5x24x1 mm, couleur noir, courant assigné d'emploi Ie=400 A, auto-extinguible selon UL 94 V0, rigidité diélectrique selon IEC 60243-1 20 kV/mm, tension assignée d'emploi Ue=690VAC

Gamme de livraison

Gamme
Equipements complémentaires généraux pour armoire
Equipements complémentaires
Feuillard isolé
Equipements complémentaires
Feuillard isolé
Description
Conducteur lamellé E-Cu, étamé
Agrément UL jusqu'à 600 V AC max.
Matériau isolant résistant jusqu’à une température de +105 °C
Tension assignée [Ue]
1000 V AC
Tension assignée [Ue]
1500 V DC
Rigidité diélectrique
20 kV/mm
Auto-extinguible
selon UL 94 V0
Longueur
2000 mm
Courant assigné d’emploi [Ie]
400 A
Encombrements (L x H x P)
5 x 24 x 1 mm
Section
120 mm2
Facteur Cu
2,14 kg
Couleur
Noire, similaire à RAL 9005
Remarques

1)Courant assigné d’emploi selon VDE 0281

2)Section : respecter obligatoirement les consignes de câblage des appareils (sections raccordables de ... mm, par exemple2) à respecter prioritairement

3)Facteur Cu ; calcul du supplément matériau ￫ chapitre Généralités

Caractéristiques techniques ETIM 9.0

Energy distribution systems (EG000015) / Ruban de câblage (EC001898)
Electricité, Electronique, Automatisation et Commande / Matériel d’isolation et de liaison électrique / Système de distribution de puissance / Bande de câblage (ecl@ss13-27-40-06-12 [ACO387016])
courant de fonctionnement nominal
400 A
longueur
2000 mm
largeur
24 mm
épaisseur
9 mm
laminé
oui
épaisseur de lamelle
1 mm
nombre de lamelles
5

Homologations

Product Standards
UL 758; EN 60439-1, -3; CE marking
UL File No.
E248096
UL Category Control No.
AVLV2
CSA File No.
UL report applies to both US and Canada
CSA Class No.
–
North America Certification
UL listed, certified by UL for use in Canada
Conditions of Acceptability
max. 105 ºC
Specially designed for North America
No
Suitable for
Appliance Wiring Material - Component
Max. Voltage Rating
600 V AC, 750 V DC

ETIM for 119032 Systèmes de distribution d'énergie / Commutateurs (EC001898)
Caractéristique Valeur
Courant de fonctionnement nominal (EF007679) 400 A
Longueur (EF001438) 2000 mm
Largeur (EF000008) 24 mm
Épaisseur (EF000125) 9 mm
Laminé (EF005508) Oui
Épaisseur de lamelle (EF006537) 1 mm
Nombre de lamelles (EF006538) 5
