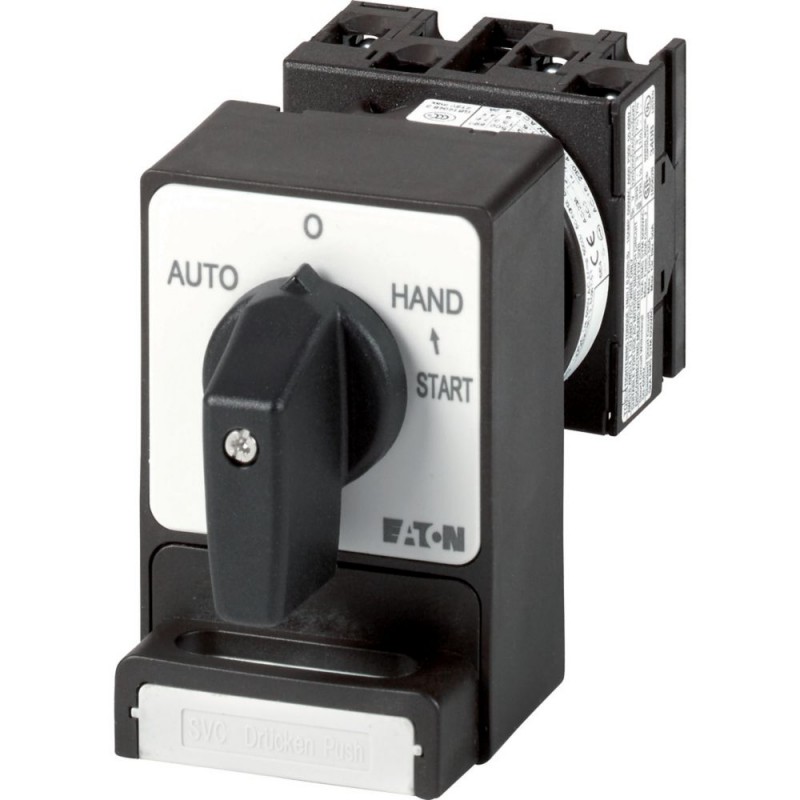

Inverseurs, tétrapolaire, 20 A, Dispositifs de cadenassage SVC, plastron AUTO-0-HAND

Interrupteur Interrupteur 4 pôles 20 A Serrure cadenas SVC Plate

Inverseurs, T0, 20 A, Montage encastré, tétrapolaire, avec manette noire et plastron, Dispositifs de cadenassage SVC

Plus de détails


Appareillage industriel basse tension > Interrupteur

Sectionneurs et commutateurs à cames

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $101.01
Prix unitaire: $101.01

Quantité Prix
1+$101.01
2+$86.12
3+$79.67
4+$77.44
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Inverseurs, T0, 20 A, Montage encastré, tétrapolaire, avec manette noire et plastron, Dispositifs de cadenassage SVC
Sélecteur, Gamme: Interrupteurs avec dispositifs de verrouillage, Conformité aux normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteurs-sectionneurs selon IEC/EN 60947-3, Identificateur de type: T0, avec manette noire et plastron, tétrapolaire, Dispositifs de cadenassage SVC, Verrouillage: verrouillable en position 0, Degré de protection: Face avant IP65, Forme: Montage encastré, Angles de rotation: 45 °, Comportement de coupure: à accrochage, à rappel, 2 Galette(s), Courant assigné ininterrompu: Iu= 20 A, Remarque: En cas de cadenassage du bouton en position MANUEL, il est possible, sans retirer le cadenas, d'actionner la position DEMARRAGE, mais pas la position 0., Possible uniquement avec commutateur ARRET séparé., plastron: AUTO-0-HAND

Gamme de livraison

Gamme
Interrupteurs avec dispositifs de verrouillage
Identificateur de type
T0
Fonction de base
Inverseurs
avec manette noire et plastron
Nombre de pôles
tétrapolaire
Dispositif de verrouillage
Dispositifs de cadenassage SVC
Remarque
En cas de cadenassage du bouton en position MANUEL, il est possible, sans retirer le cadenas, d'actionner la position DEMARRAGE, mais pas la position 0.
Possible uniquement avec commutateur ARRET séparé.
Verrouillage
verrouillable en position 0
Degré de protection
Face avant IP65
Forme
Montage encastré
000Z079
Schéma
115S325-2
Angles de rotation
45 °
Comportement de coupure
à accrochage, à rappel
Numéro de traitement
15907
N° de plastron
115K030
plastron
AUTO-0-HAND<START
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Courant assigné ininterrompu [Iu]
20 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Nombre de galettes
2 Galette(s)

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Tenue aux chocs
15 g
Position de montage
Quelconque
Circuits électriques
Valeurs mécaniquesNombre de pôles
tétrapolaire
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
20 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12SI 25 % FM
2 x Ie
Charge max. admissible en service intermittent, Classe 12SI 40 % FM
1.6 x Ie
Charge max. admissible en service intermittent, Classe 12SI 60 % FM
1.3 x Ie
Tenue aux courts-circuitsavec fusible
20 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
320 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Courant de court-circuit conditionnel [Iq]
6 kA
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
130 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3230 V
100 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3400/415 V
110 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3500 V
80 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3690 V
60 A
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
0.6 W
Séparation sûre selon EN 61140Pertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.6 W
Longévité mécanique [manœuvres]
> 0.4 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
3 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]230 V étoile-triangle [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V étoile-triangle [P]
7.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V étoile-triangle [P]
7.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
4 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V étoile-triangle [P]
5.5 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
11.5 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V étoile-triangle [Ie]
20 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
11.5 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400 V étoile-triangle [Ie]
20 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
9 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V étoile-triangle [Ie]
15.6 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
4.9 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V étoile-triangle [Ie]
8.5 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur440 V [Ie]
20 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
7.6 A
Tension continueDC-1, interrupteurs L/R = 1 msCourant assigné d’emploi [Ie]
10 A
Tension continueDC-1, interrupteurs L/R = 1 msTension par contact en série
60 V
Tension continueDC-21A, [Ie]Courant assigné d’emploi [Ie]
1 A
Tension continueDC-21A, [Ie]Contacts
1 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VContacts
1 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VContacts
2 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VCourant assigné d’emploi [Ie]
5 A
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms240 VCourant assigné d’emploi [Ie]
5 A
Tension continueDC-23A, démarreurs, L/R = 15 ms240 VContacts
5 Nombre
Tension continueDC-13, commutateurs de commande L/R = 50 msCourant assigné d’emploi [Ie]
10 A
Tension continueDC-13, commutateurs de commande L/R = 50 msTension par contact en série
32 V
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
Sections raccordables
âme massive ou multibrins
1 x (1 - 2,5)
2 x (1 - 2,5) mm2
Souple à embout selon DIN 46228
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Vis de raccordement
M3,5
Couple de serrage vis de raccordement
1 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Caractéristiques électriques homologuées
Sections raccordablesVis de raccordement
M3,5
Sections raccordablesCouple de serrage
8.83 lb-in

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
20 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.6 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Résistance aux UV uniquement avec toit de protection.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Interrupteur (EC002611)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Commutateur de commande ([email protected] [ACN998011])
type d'interrupteur
commutateur
nombre de pôles
0
tension de fonctionnement nominale max. Ue en CA
690 V
courant permanent nominal (Iu)
20 A
nombre de positions de commutation
4
avec position 0
oui
avec retour automatique à la position 0
non
type de construction de l'appareil
appareil encastré
largeur en nombre de modules
0
convient pour montage au sol
non
adapté à une fixation frontale
oui
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
appareil complet dans un boîtier
non
finition de l'élément d'actionnement
manette / levier
taille du panneau frontal
48x48 mm
classe de protection (IP), face avant
IP65
degré de protection (NEMA), façade
autre

Encombrements

115X043
SVC-T3
② Porte-étiquette ZFS-... non compris dans la livraison
115X045

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
T0-2-15907/E/SVC(C,E,G-J) 044996 FR_044996.pdf 342 Kbytes T0-2-15907/E/SVC(C,E,G-J) 044996 FR_044996.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
