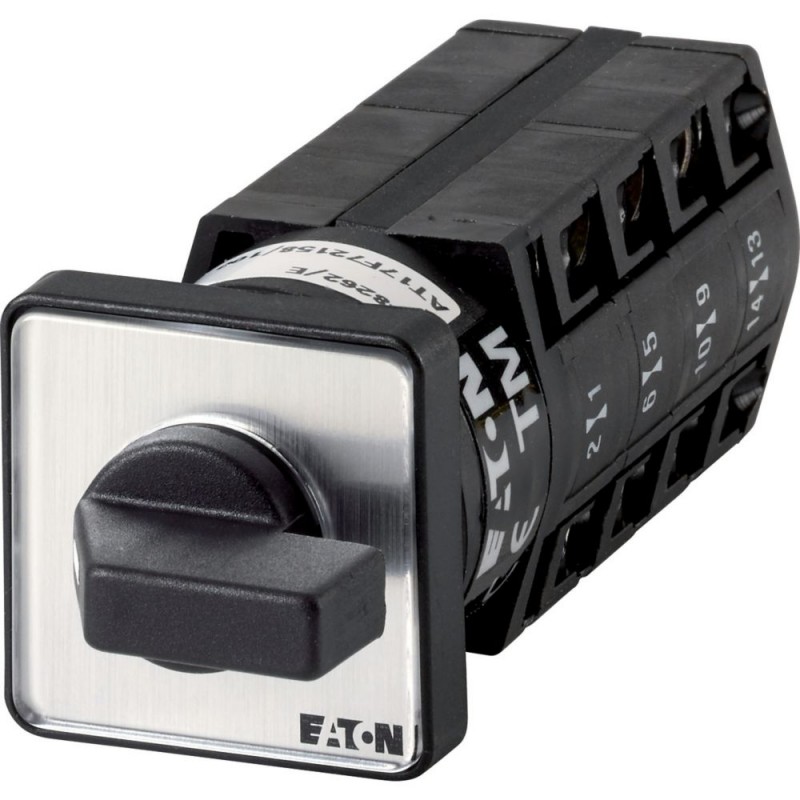

TM-4-SOND*/E 907751 Y7-907751 EATON ELECTRIC Commutateur spécial, TM, 10 A, Montage encastré, 4 Galette(s) Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

TM-4-SOND*/E 907751 Y7-907751 EATON ELECTRIC Commutateur spécial, TM, 10 A, Montage encastré, 4 Galette(s)

TM-4-SOND*/E

907751

Y7-907751

EATON-MOELLER

Commutateur spécial, TM, 10 A, Montage encastré, 4 Galette(s)

Interrupteur spécial; 4 pôles; 10 A; Montage encastré

Eaton Moeller® series TM Non-standard switch, TM, 10 A, flush mounting, 4 contact unit(s)

Interrupteur non standard, Gamme de produits : Interrupteur non standard, Normes : IEC/EN 60947, VDE 0660, Interrupteur de commande selon IEC/EN 60947-5-1, Interrupteur auxiliaire selon IEC/EN 60947-5-1, Référence du groupe de pièces : TM, version personnalisée selon la forme, mini commutateur rotatif TM, Commande SOND, Degré de protection : Avant IP65, Conception : encastré, 4 unité(s) de contact, Courant nominal ininterrompu : Iu= 10 A

Plus de détails


Appareillage industriel basse tension > Interrupteur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $191.52
Prix unitaire: $191.52
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series TM Non-standard switch
Catalog Number
907751
Model Code
TM-4-SOND*/E
Product Length/Depth
98 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.059 kg
Certifications
IEC/EN 60947
VDE 0660
IEC/EN 60947-5-1

Features & Functions

Number of poles
Zero-pole

General

Degree of protection (front side)
IP65
NEMA 12
Lifespan, mechanical
1,000,000 Operations
Mounting method
Flush mounting
Mounting position
As required
Number of contact units
4
Operating frequency
1200 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Non-standard switch
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable for
Front mounting

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x 1.0 mm², ferrules to DIN 46228
2 x 1.0 mm², ferrules to DIN 46228
Terminal capacity (flexible)
1 x 1.5 mm²
2 x 1.5 mm²
Terminal capacity (solid/flexible with ferrule AWG)
14
Terminal capacity (solid/stranded)
2 x 1,5 mm²
1 x 1.5 mm²
Screw size
M2.5, Terminal screw
Tightening torque
0.4 Nm, Screw terminals
3.5 lb-in, Screw terminals

Electrical rating

Rated operating voltage (Ue) at AC - max
500 V
Rated operational power at AC-23A, 400 V, 50 Hz
3 kW
Rated uninterrupted current (Iu)
10 A
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.

Contacts

Control circuit reliability
1 failure per 100,000 switching operations statistically determined, at 24 V DC, 10 mA)

Actuator

Actuator type
Toggle
Number of switch positions
0

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.15 W
Rated operational current for specified heat dissipation (In)
10 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
UV resistance only in connection with protective shield.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 907751 Appareillage industriel basse tension (EC002611)
Caractéristique Valeur
Nombre de pôles (EF001391) 0
Tension de fonctionnement nominale max. Ue en CA (EF007355) 500 V
Courant permanent nominal Iu (EF001389) 10 A
Nombre de positions de commutation (EF000231) 0
Avec position 0 (EF001416) Non
Avec retour automatique à la position 0 (EF002428) Non
Type de construction de l'appareil (EF008240) Appareil encastré
Largeur dans les unités de partition (EF002950) 0
Adapté à une fixation sur sol (EF007243) Non
Adapté à une fixation frontale (EF007246) Oui
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Appareil complet dans un boîtier (EF007317) Non
Finition de l'élément d'actionnement (EF006976) Manette
Taille du panneau frontal (EF007176) 30x30 mm
Classe de protection (IP), face avant (EF003118) IP65
Type de protection NEMA, frontale (EF011961) 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TM-4-SOND*/E Y7-907751 907751 EN_172845.pdf 708 Kbytes TM-4-SOND*/E Y7-907751 907751 EN_172845.pdf
