EATON - MOELLER+IZMX-M16-48DC 123595 EATON ELECTRIC Commande motorisée 48 VDC

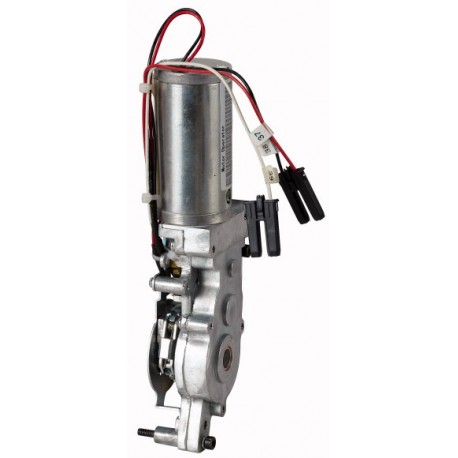

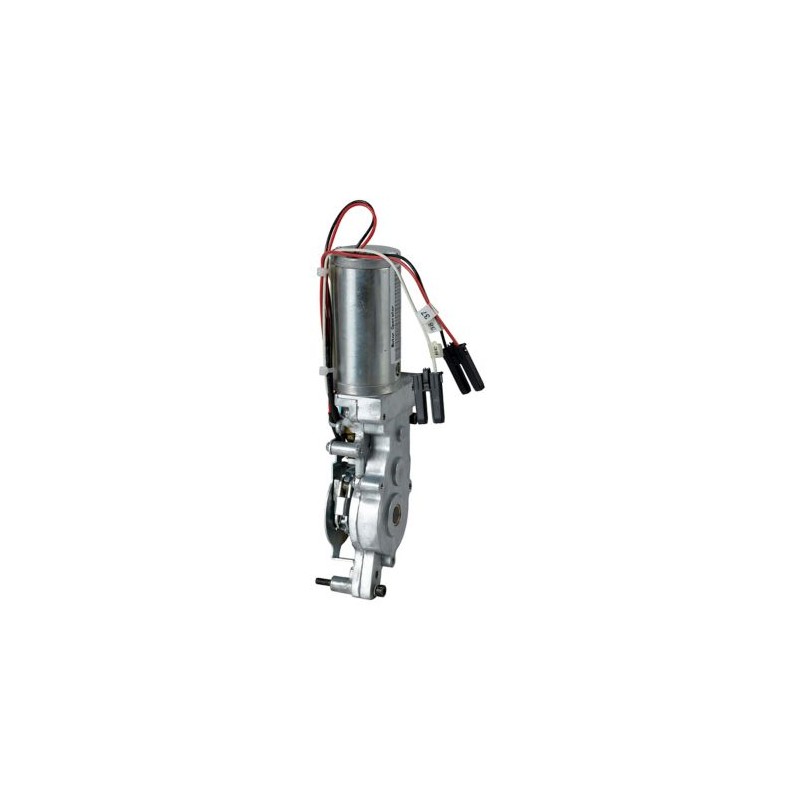

EATON - MOELLER +IZMX-M16-48DC 123595 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-M16-48DC 123595 EATON ELECTRIC Commande motorisée 48 VDC

Référence: +IZMX-M16-48DC

Code: 123595

Fabricant: EATON - MOELLER

Description:

Commande motorisée 48 VDC
Le moteur tend automatiquement le mécanisme de stockage de la force du ressort pour un actionnement à distance ou local, avec interrupteur de signalisation zmécanisme d’énergie stockée actionné par ressort chargé.z

Catégories:

  • Appareillage industriel basse tension > Commande motorisée pour disjoncteur
  • EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications générales

Product Name
Eaton Moeller series IZMX/INX motor operator
Catalog Number
123595
Model Code
+IZMX-M16-48DC
EAN
4015081212002
Product Length/Depth
200 mm
Product Height
100 mm
Product Width
150 mm
Product Weight
0.905 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
48 V DC
0.85 - 1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Current rating - max
3 A (maximum holding current)
Rated operational current
3 A DC
3 A (maximum holding current)
Starting current rating
15 A DC
Power consumption
150 W DC
150 VA/W AC/DC
Pick-up power consumption at 35 ms - max
3 VA/W
Necessary time for charging spring-operated stored energy mechanism at 1 x Us
3 s DC

Technical data - mechanical

Number of actuation per minute - max
3
Switch drive type
Motor drive

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Used with
IZMX16…
INX16…

ETIM for 123595 Appareillage industriel basse tension (EC001030)

Nom de la caractéristiqueFinition du mécanisme de commutation (EF008233)
Valeur de la caractéristiqueCommande motorisée
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique48 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC

FICHE TECHNIQUE - PDF

Titre
Taille
Type
+IZMX-M16-48DC 123595 123595_FR.pdf
158 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes
