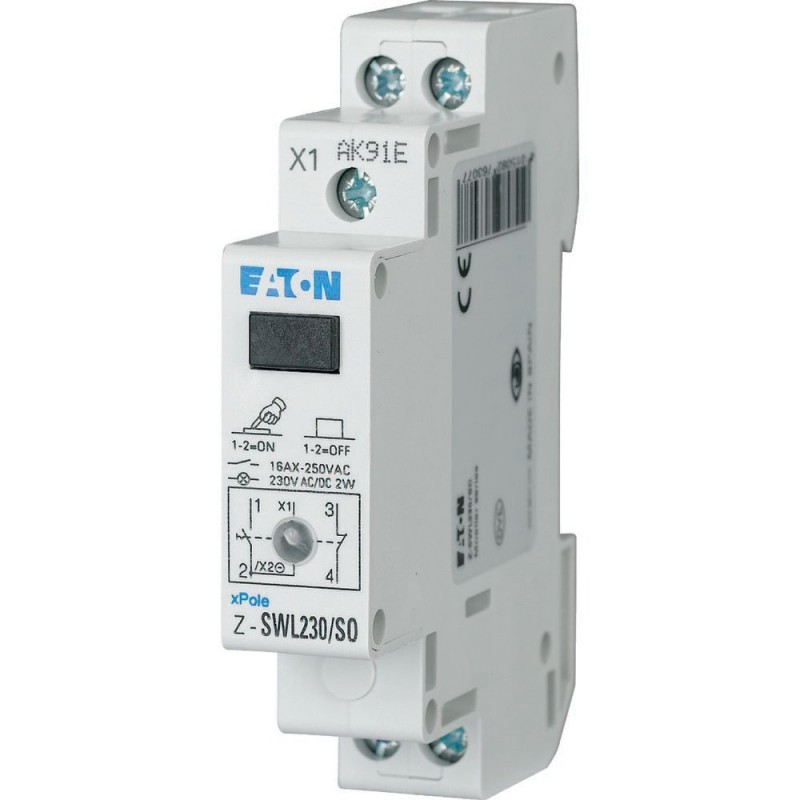

Z-SWL230/SO 276307 Y7-276307 EATON ELECTRIC Commutateur avec LED, 230AC/DC, 1F+1O, 16A, orange, 1PE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-SWL230/SO 276307 Y7-276307 EATON ELECTRIC Commutateur avec LED, 230AC/DC, 1F+1O, 16A, orange, 1PE

Z-SWL230/SO

276307

Y7-276307

EATON-MOELLER

Commutateur avec LED, 230AC/DC, 1F+1O, 16A, orange, 1PE

Z-SWL230/SO

Eaton Distribution parts. Switch with LED, 230AC/DC, 1N/O+1N/C, 16A, orange, 1HP

Interrupteur avec LED, fonction : 1 N/O et 1 N/C, courant de fonctionnement nominal 16A, tension nominale de fonctionnement de l’interrupteur 250V AC, tension nominale de fonctionnement de la LED 230V AC/DC, couleur du bouton-poussoir noir, couleur de la LED orange, dimension frontale standard 45 mm, largeur de montage 1 SU (17,5 mm), montage sur rail chapeau, section de borne 1-10 mm², conforme à la norme IEC/EN 60669, VDE 0632

Plus de détails


Appareillage modulaire monté en face avant d'enveloppe > Commutateur

Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $66.58
Prix unitaire: $66.58
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Distribution parts
Catalog Number
276307
Model Code
Z-SWL230/SO
EAN
4015082763077
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
17.5 mm
Product Weight
0.065 kg
Compliances
RoHS conform

Spécifications du produit

Fitted with:
Signal lamp
Equipment heat dissipation, current-dependent
4 W
Rated operational voltage (Ue) - max
250 V
Voltage rating - min
230 V
Width in number of modular spacings
1
Number of poles
Two-pole
Color calotte
Other
Switch type
Control switch
Rated short-time withstand current (Icw)
0.02 kA
Lamp socket
Other
Built-in depth
80 mm
Amperage rating
16 A
Voltage type
AC
Lamp type
LED
Degree of protection
IP40
Heat dissipation per pole, current-dependent
2 W
Lamp power
2 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Inscription
Other
Rated operational current for specified heat dissipation (In)
16 A
Rated Switching Capacity
0.016 kA

ETIM for 276307 Appareillage modulaire monté en face avant d'enveloppe (EC001545)
Caractéristique Valeur
Fonction de commutation (EF000189) Commutateur de commande
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de pôles (EF001391) 2
Courant nominal assigné (EF000227) 16 A
Tension assignée (EF000228) 250 V
Tension assignée min. (EF005025) 230 V
Capacité de coupure nominale (EF002563) 0.016 kA
Résistance de court-circuit (Icw) (EF002562) 0.02 kA
Type de tension (EF000187) CA
Avec lampe de signalisation (EF000198) Oui
Couleur de la calotte (EF004668) Autre
Source lumineuse (EF002423) LED
Culot de lampe (EF004870) Autre
Puissance de la lampe max. (EF000260) 2 W
Largeur dans les unités de partition (EF002950) 1
Profondeur d'encastrement (EF000218) 80 mm
Classe de protection (IP) (EF005474) IP40
Impression/marquage (EF003823) Autre
Forced segregation according to DIN VDE 0113 (EFDE0032) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-SWL230/SO Y7-276307 276307 FR_276307.pdf 107 Kbytes Z-SWL230/SO Y7-276307 276307 FR_276307.pdf
