EZ/S-B-TM 046992 Y7-46992 EATON ELECTRIC Élément frontal, pour commutateurs TM-, EZ-, dispositif de commande.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EZ/S-B-TM 046992 Y7-46992 EATON ELECTRIC Élément frontal, pour commutateurs TM-, EZ-, dispositif de commande..

EZ/S-B-TM

046992

Y7-46992

EATON-MOELLER

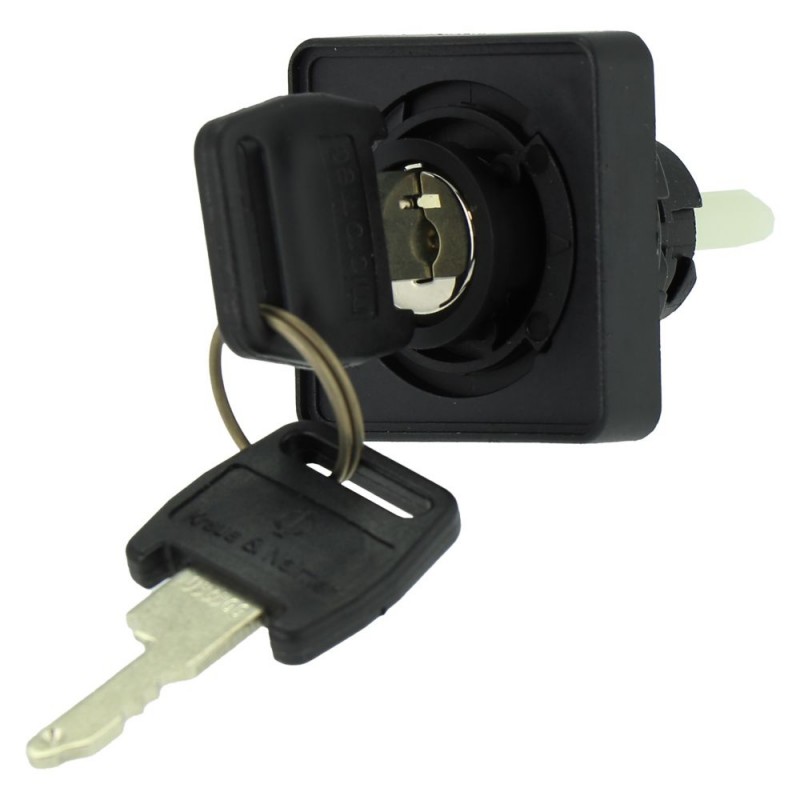

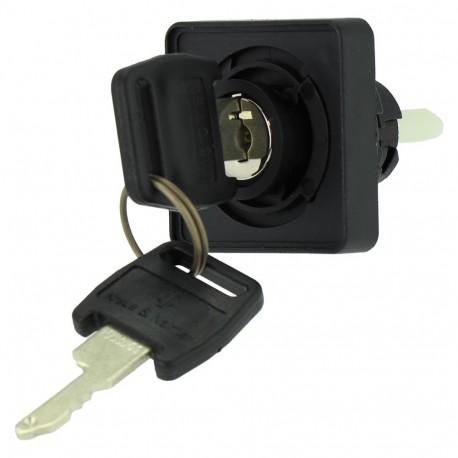

Élément frontal, pour commutateurs TM-, EZ-, dispositif de commande par clé, kaba n°B

Elementro avant pour TM EZ Interrupteurs Mécanisme de verrouillage avec

Eaton Moeller® series EZ Front element, for TM switch, EZ-, key operation lock mechanism, MICROMEC no.B EZ/S-B-TM

Élément frontal pour interrupteur TM, Fonction de base : Dispositifs de verrouillage, Fonction : Mécanisme de verrouillage à clé, Serrure MICROMEC 90 Grad, À utiliser avec : Montage central (EZ)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $123.96
Prix unitaire: $123.96
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series EZ Accessory Front element for TM switch
Numéro de catalogue
046992
Code de modèle
EZ/S-B-TM
EAN
4015080469926
Longueur du produit
20 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.027 kg
Conformité
CE

Features & Functions

Couleur
Noir
Fonction
verrouillable
Équipé de :
serrure à clé
Fonctions
Mécanisme de verrouillage d'utilisation de clé
Dispositif de verrouillage
Serrure MICROMEC (90°)

General

Degré de protection
Autre NEMA
Adapté à
Switch disconnector
Type
Dispositifs de verrouillage

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 046992 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Oui
Verrouillage à cadenas (EF001163) Non
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Non
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EZ/S-B-TM Y7-46992 046992 FR_046992.pdf 110 Kbytes EZ/S-B-TM Y7-46992 046992 FR_046992.pdf
