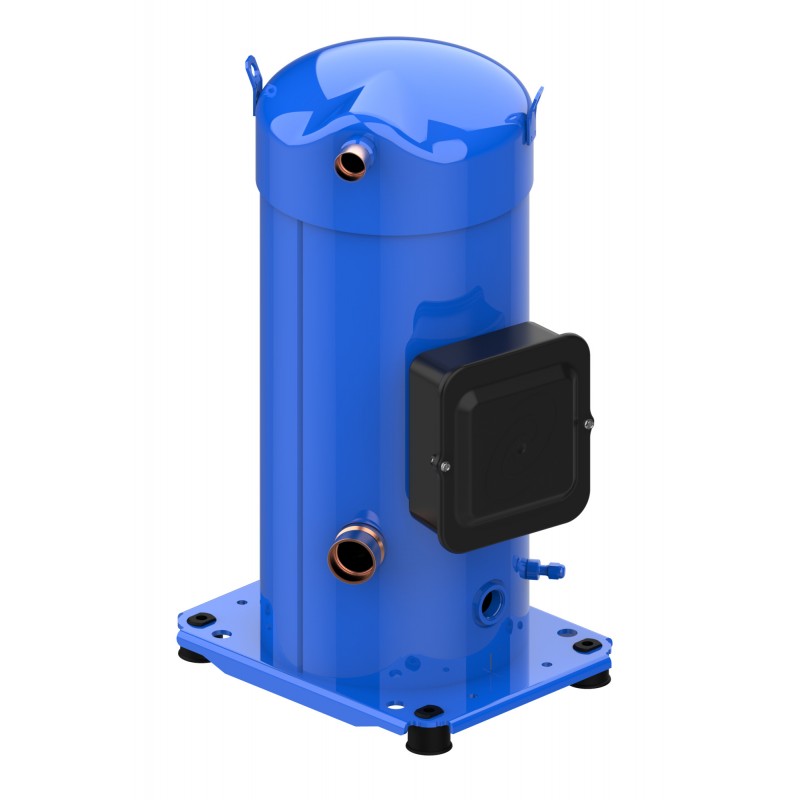

DANFOSS REFRIGERATION SZ160-3CBI SZ160-3CBI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SZ160-3CBI DANFOSS REFRIGERATION Compresseur scroll SZ160T3CC

Name: SZ160-3CBI DANFOSS REFRIGERATION Compresseur scroll SZ160T3CC
Brand: DANFOSS REFRIGERATION
SKU: DAOSZ1603CBI
Availability: Discontinued

Référence: SZ160-3CBI

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll SZ160T3CC

SZ160-3CC-SINGLE

Après-vente, SZ160T3CC

Catégories:

DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

En savoir plus
PDF
Commentaires

Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R407C; R134a, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 200-230/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut	102 Kilogram
Poids Net	90 Kilogram
Volume	0.23 Cubic meter
Numéro EAN	5702428582803

Type	SZ160
Product group	Hermetic compressors
Product Line	17
Product Name Description	Scroll compressor SZ

Poids brut	102 Kilogram
Poids Net	90 Kilogram
Volume	0.23 Cubic meter
Numéro EAN	5702428582803
Type	SZ160
Product group	Hermetic compressors
Product Line	17
Product Name Description	Scroll compressor SZ

Alimentation du compresseur [V]	200-230/3/60
BP industrielle [bar]	25 bar
Catégorie de protection IP	IP54 (avec presse étoupe)
CE mark	Yes
Charge en fluide frigorigène [kg] [Max]	12.5 kg
Charge en huile [L]	4 L
China RoHS compliance	Yes with exemptions
China RoHS exemption clause	7.1 7.3 8.1 8.3.1
Code de configuration	Simple
Connexions électriques	Vis 4.8 mm
Couleur	Bleu
Couple de fixation [Nm]	21 N-m
Couple de la vidange d'huile [Nm]	35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]	48 N-m
Couple de serrage du voyant liquide [Nm]	50 N-m
Couple du capot du boitier électrique [Nm]	2 N-m
Couple du raccord manomètre BP [Nm]	15 N-m
Couple pour le raccordement à la terre [Nm]	2 N-m
Courant de fonctionnement max. [MOC]	61 A
Description	SZ160-3
Diamètre [mm]	266 mm
Emballage (format)	Emballage individuel
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	7(c)-I 6(a) 6(a)-I 6(c) 7(a)
Faible valeur de plage de tension à 60Hz [V]	180 V
Faible valeur de tension nominale à 60Hz [V]	200 V
Family	SZ
Fluides	R134a R407C
Fréquence [Hz]	60
Hauteur de l'emballage [mm]	671 mm
Hauteur du raccordement de refoulement [mm]	596 mm
Hauteur raccordement aspiration [mm]	180 mm
Hauteur totale [mm]	631 mm
Homologation	CE UL UKCA
HP industrielle [bar]	33 bar
Huile expédiée	Charge d'huile initiale
IDV	No
Instructions expédiées	Notice d'installation
Kit de montage expédié	Kit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]	370 mm
Liste d'huiles recommandées	160SZ
Longueur de l'emballage [mm]	470 mm
LRA	298 A
Matériel du raccord d'aspiration	-
Max pressure (PS) - high side	34.3 bar
Max pressure (PS) - low side	25 bar
MMT	61 A

Model number	SZ160T3CC
Montage du voyant	A visser
Network power supply [V/Ph/Hz]	208-230/3/60
Nom du produit dans le dossier SCIP	SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Nombre de démarrages par heure [Max]	12
N° de schéma	8551055c
Nº de dossier SCIP	58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1
Oil type	POE
Phase	3
Poids de l'emballage [Kg]	671 kg
Protection moteur	Thermostat interne, relais thermique ext. nécessaire
Présence de batteries	Non
Présence de batteries (réglementation WEEE)	Non
Puissance du couple [Nm]	3 N-m
Quantité par emballage	1
Raccord du manomètre BP	Schrader
Raccord du manomètre HP	Aucun(e)
Raccords standard	ODF
Régulation de la puissance	Vitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]	0.21 Ohm
Substances de la liste candidate REACH	Lead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]	1 1/8 in
Taille de la tuyauterie d’aspiration [in]	1 5/8 in
Taille du raccord au refoulement [in]	1 1/8 in
Taille du raccord à l'aspiration [in]	1 5/8 in
Technique de la marque	Après-vente
Technologie	Scroll
Temp. maxi admissible (TS max) côté BP	54 °C
Temp. maxi admissible (TS max) côté HP	150 °C
Temp. mini admissible (TS min) côté BP	-35 °C
Temp. mini admissible (TS min) côté HP	-35 °C
Test BP [bar] [Max]	25 bar
Test de pression différentielle [bar] [Max]	24 bar
Test HP [bar] [Max]	32 bar
Type de raccord	A braser
UL mark	Yes
Utilisation de tronçon	Conditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]	253 V
Valeur élevée de tension nominale à 60Hz [V]	230 V
Vidange d'huile	1/4'' flare
Viscosité [cP]	32 cP
Vitesse de rotation à 60Hz [rpm]	3500 tr/min
Volume balayé [cm³]	216.6 cm³
Volume côté BP	16.5 L
Volume côté HP	1.7 L
Économiseur	No
Égalisation d'huile	3/8'' flare SAE

Alimentation du compresseur [V]	200-230/3/60
BP industrielle [bar]	25 bar
Catégorie de protection IP	IP54 (avec presse étoupe)
CE mark	Yes
Charge en fluide frigorigène [kg] [Max]	12.5 kg
Charge en huile [L]	4 L
China RoHS compliance	Yes with exemptions
China RoHS exemption clause	7.1 7.3 8.1 8.3.1
Code de configuration	Simple
Connexions électriques	Vis 4.8 mm
Couleur	Bleu
Couple de fixation [Nm]	21 N-m
Couple de la vidange d'huile [Nm]	35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]	48 N-m
Couple de serrage du voyant liquide [Nm]	50 N-m
Couple du capot du boitier électrique [Nm]	2 N-m
Couple du raccord manomètre BP [Nm]	15 N-m
Couple pour le raccordement à la terre [Nm]	2 N-m
Courant de fonctionnement max. [MOC]	61 A
Description	SZ160-3
Diamètre [mm]	266 mm
Emballage (format)	Emballage individuel
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	7(c)-I 6(a) 6(a)-I 6(c) 7(a)
Faible valeur de plage de tension à 60Hz [V]	180 V
Faible valeur de tension nominale à 60Hz [V]	200 V
Family	SZ
Fluides	R134a R407C
Fréquence [Hz]	60
Hauteur de l'emballage [mm]	671 mm
Hauteur du raccordement de refoulement [mm]	596 mm
Hauteur raccordement aspiration [mm]	180 mm
Hauteur totale [mm]	631 mm
Homologation	CE UL UKCA
HP industrielle [bar]	33 bar
Huile expédiée	Charge d'huile initiale
IDV	No
Instructions expédiées	Notice d'installation
Kit de montage expédié	Kit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]	370 mm
Liste d'huiles recommandées	160SZ
Longueur de l'emballage [mm]	470 mm
LRA	298 A
Matériel du raccord d'aspiration	-
Max pressure (PS) - high side	34.3 bar
Max pressure (PS) - low side	25 bar
MMT	61 A
Model number	SZ160T3CC
Montage du voyant	A visser
Network power supply [V/Ph/Hz]	208-230/3/60
Nom du produit dans le dossier SCIP	SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Nombre de démarrages par heure [Max]	12
N° de schéma	8551055c
Nº de dossier SCIP	58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1
Oil type	POE
Phase	3
Poids de l'emballage [Kg]	671 kg
Protection moteur	Thermostat interne, relais thermique ext. nécessaire
Présence de batteries	Non
Présence de batteries (réglementation WEEE)	Non
Puissance du couple [Nm]	3 N-m
Quantité par emballage	1
Raccord du manomètre BP	Schrader
Raccord du manomètre HP	Aucun(e)
Raccords standard	ODF
Régulation de la puissance	Vitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]	0.21 Ohm
Substances de la liste candidate REACH	Lead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]	1 1/8 in
Taille de la tuyauterie d’aspiration [in]	1 5/8 in
Taille du raccord au refoulement [in]	1 1/8 in
Taille du raccord à l'aspiration [in]	1 5/8 in
Technique de la marque	Après-vente
Technologie	Scroll
Temp. maxi admissible (TS max) côté BP	54 °C
Temp. maxi admissible (TS max) côté HP	150 °C
Temp. mini admissible (TS min) côté BP	-35 °C
Temp. mini admissible (TS min) côté HP	-35 °C
Test BP [bar] [Max]	25 bar
Test de pression différentielle [bar] [Max]	24 bar
Test HP [bar] [Max]	32 bar
Type de raccord	A braser
UL mark	Yes
Utilisation de tronçon	Conditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]	253 V
Valeur élevée de tension nominale à 60Hz [V]	230 V
Vidange d'huile	1/4'' flare
Viscosité [cP]	32 cP
Vitesse de rotation à 60Hz [rpm]	3500 tr/min
Volume balayé [cm³]	216.6 cm³
Volume côté BP	16.5 L
Volume côté HP	1.7 L
Économiseur	No
Égalisation d'huile	3/8'' flare SAE

FICHE TECHNIQUE - PDF

Titre

Taille

Type

SZ160-3CBI SZ160-3CBI EN_120H2145.pdf

4 Mbytes

PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN

11 Mbytes
