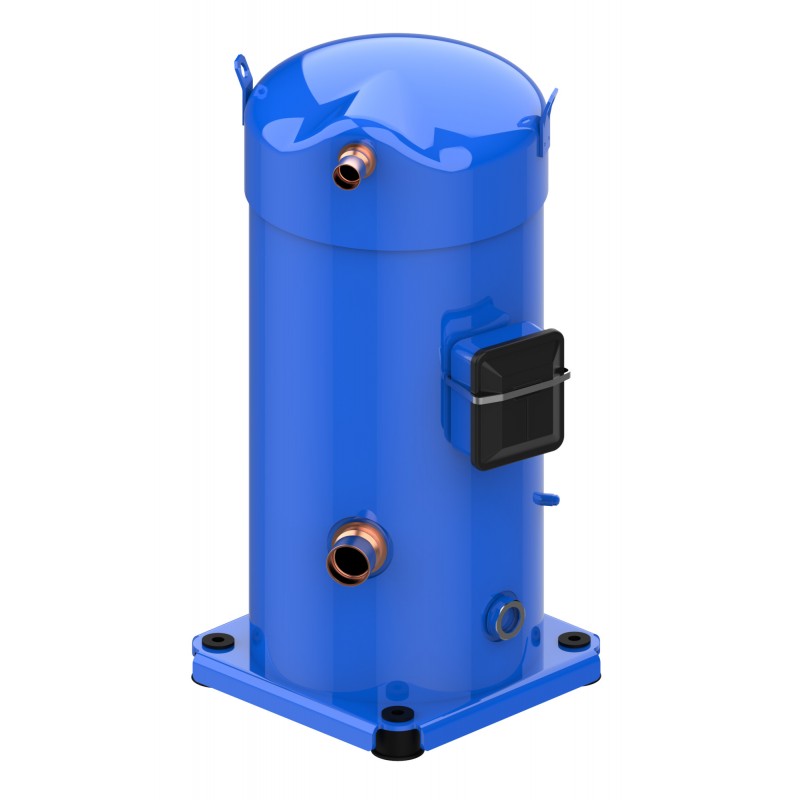

DANFOSS REFRIGERATION SZ148-9VAI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SZ148-9VAI DANFOSS REFRIGERATION SZ148-9VC-SIMPLE

Code: SZ148-9VAI

Fabricant: DANFOSS REFRIGERATION

Description:

SZ148-9VC-SIMPLE
Compresseur scroll, SZ148T9VC

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 6.908,98 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R407C; R134a, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut97 Kilogram
Poids Net88 Kilogram
Volume511.875 Liter
Numéro EAN5702428660365
TypeSZ148
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SZ
Poids brut97 Kilogram
Poids Net88 Kilogram
Volume511.875 Liter
Numéro EAN5702428660365
TypeSZ148
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SZ

Alimentation du compresseur [V]380/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]12.5 kg
Charge en huile [L]3.6 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]21 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]48 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]36 A
DescriptionSZ148-9
Diamètre [mm]266 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilySZ
FluidesR134a
R407C
Fréquence [Hz]60
Hauteur de l'emballage [mm]671 mm
Hauteur du raccordement de refoulement [mm]556 mm
Hauteur raccordement aspiration [mm]180 mm
Hauteur totale [mm]591 mm
HomologationCE
UL
UKCA
Homologué ULYes
HP industrielle [bar]33 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]370 mm
Liste d'huiles recommandées160SZ
Longueur de l'emballage [mm]470 mm
LRA155 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side34.3 bar
Max pressure (PS) - low side25 bar
MCC38 A
Model numberSZ148T9VC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-400/3/60
Nom du produit dans le dossier SCIPSM084/SM090/SM100/SM110/SM120/SM148/SM161/SZ084/SZ090/SZ100/SZ110/SZ120/SZ148/SZ161
Nombre de démarrages par heure [Max]12
N° de schéma8551106b
Nº de dossier SCIP2e9b0776-281a-4205-bf1f-dbeea526b31d
Oil typePOE
Phase3
Poids de l'emballage [Kg]671 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA27.1 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.75 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP54 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]24 bar
Test HP [bar] [Max]32 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]418 V
Valeur élevée de tension nominale à 60Hz [V]380 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]199 cm³
Volume côté BP14.7 L
Volume côté HP1.6 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
Alimentation du compresseur [V]380/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]12.5 kg
Charge en huile [L]3.6 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]21 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]48 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]36 A
DescriptionSZ148-9
Diamètre [mm]266 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilySZ
FluidesR134a
R407C
Fréquence [Hz]60
Hauteur de l'emballage [mm]671 mm
Hauteur du raccordement de refoulement [mm]556 mm
Hauteur raccordement aspiration [mm]180 mm
Hauteur totale [mm]591 mm
HomologationCE
UL
UKCA
Homologué ULYes
HP industrielle [bar]33 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]370 mm
Liste d'huiles recommandées160SZ
Longueur de l'emballage [mm]470 mm
LRA155 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side34.3 bar
Max pressure (PS) - low side25 bar
MCC38 A
Model numberSZ148T9VC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-400/3/60
Nom du produit dans le dossier SCIPSM084/SM090/SM100/SM110/SM120/SM148/SM161/SZ084/SZ090/SZ100/SZ110/SZ120/SZ148/SZ161
Nombre de démarrages par heure [Max]12
N° de schéma8551106b
Nº de dossier SCIP2e9b0776-281a-4205-bf1f-dbeea526b31d
Oil typePOE
Phase3
Poids de l'emballage [Kg]671 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA27.1 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.75 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP54 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]24 bar
Test HP [bar] [Max]32 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]418 V
Valeur élevée de tension nominale à 60Hz [V]380 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]199 cm³
Volume côté BP14.7 L
Volume côté HP1.6 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
