DANFOSS REFRIGERATIONSY185-4CAI DANFOSS REFRIGERATION Compresseur scroll SY185S4CC

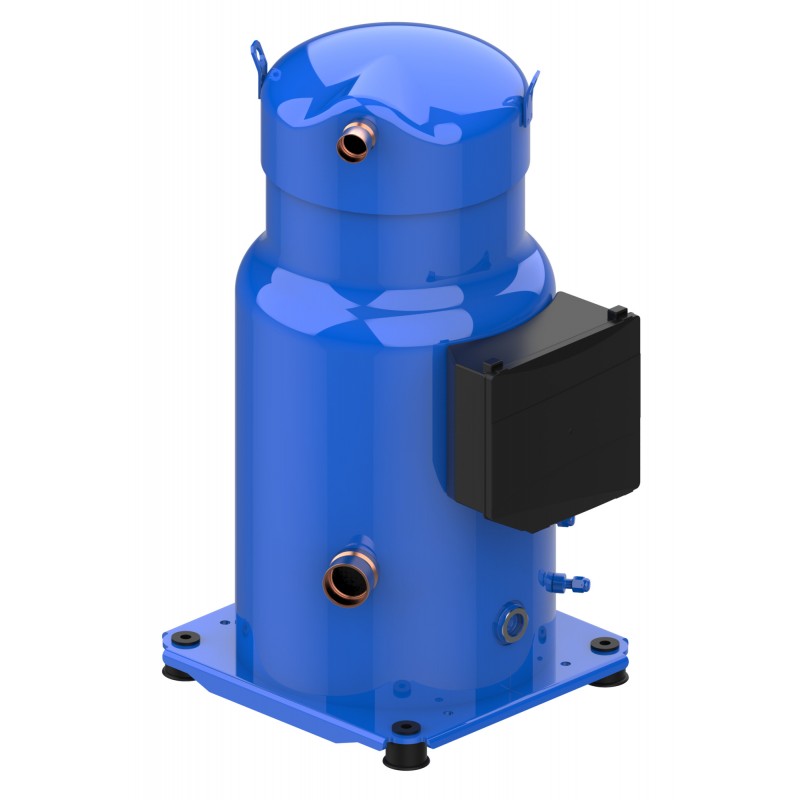

DANFOSS REFRIGERATION SY185-4CAI SY185-4CAI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SY185-4CAI DANFOSS REFRIGERATION Compresseur scroll SY185S4CC

Référence: SY185-4CAI

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll SY185S4CC
SY185-4CC-SIMPLE
Compresseur scroll, SY185S4CC

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5.059,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R407C; R513A; R22, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut117 Kilogram
Poids Net101.66 Kilogram
Volume511.875 Liter
Numéro EAN5702428660822
TypeSY185
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SY
Poids brut117 Kilogram
Poids Net101.66 Kilogram
Volume511.875 Liter
Numéro EAN5702428660822
TypeSY185
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SY

Alimentation du compresseur [V]380-415/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]13.5 kg
Charge en huile [L]6.2 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]21 N-m
Couple de la vidange d'huile [Nm]35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]48 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du capot du boitier électrique [Nm]2 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionSY185-4
Diamètre [mm]317 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilySY
FluidesR22
R407C
R513A
Fréquence [Hz]50/60
Hauteur de l'emballage [mm]698 mm
Hauteur du raccordement de refoulement [mm]643 mm
Hauteur raccordement aspiration [mm]180 mm
Hauteur totale [mm]678 mm
HomologationCE
UL
UKCA
Homologué ULYes
HP industrielle [bar]33 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]400 mm
Liste d'huiles recommandées320SZ
Longueur de l'emballage [mm]470 mm
LRA175 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side31.8 bar
Max pressure (PS) - low side25 bar
MMT35 A
Model numberSY185S4CC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPSM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Nombre de démarrages par heure [Max]12
N° de schéma8551056c
Nº de dossier SCIP58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1
Oil typePOE
Phase3
Poids de l'emballage [Kg]106 kg
Protection moteurThermostat interne, relais thermique ext. nécessaire
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.77 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP61 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]24 bar
Test HP [bar] [Max]32 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]440 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]400 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Viscosité [cP]68 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]249.9 cm³
Volume côté BP31.2 L
Volume côté HP2.5 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
Alimentation du compresseur [V]380-415/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]13.5 kg
Charge en huile [L]6.2 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]21 N-m
Couple de la vidange d'huile [Nm]35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]48 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du capot du boitier électrique [Nm]2 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionSY185-4
Diamètre [mm]317 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilySY
FluidesR22
R407C
R513A
Fréquence [Hz]50/60
Hauteur de l'emballage [mm]698 mm
Hauteur du raccordement de refoulement [mm]643 mm
Hauteur raccordement aspiration [mm]180 mm
Hauteur totale [mm]678 mm
HomologationCE
UL
UKCA
Homologué ULYes
HP industrielle [bar]33 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]400 mm
Liste d'huiles recommandées320SZ
Longueur de l'emballage [mm]470 mm
LRA175 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side31.8 bar
Max pressure (PS) - low side25 bar
MMT35 A
Model numberSY185S4CC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPSM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185
Nombre de démarrages par heure [Max]12
N° de schéma8551056c
Nº de dossier SCIP58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1
Oil typePOE
Phase3
Poids de l'emballage [Kg]106 kg
Protection moteurThermostat interne, relais thermique ext. nécessaire
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.77 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP61 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]24 bar
Test HP [bar] [Max]32 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]440 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]400 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Viscosité [cP]68 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]249.9 cm³
Volume côté BP31.2 L
Volume côté HP2.5 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
