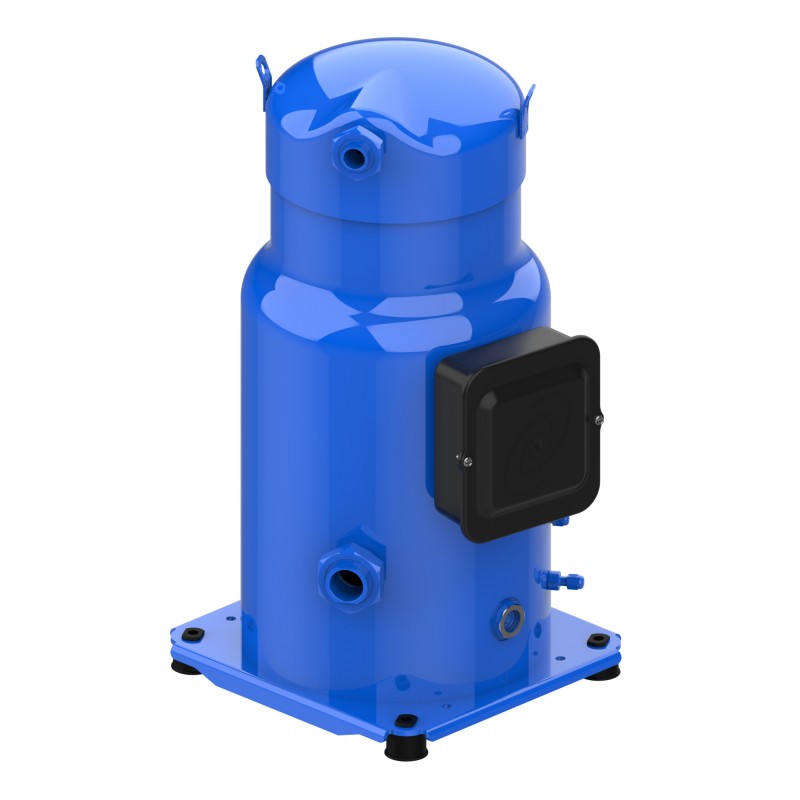

SM175-4RM DANFOSS REFRIGERATION Compresseur scroll SM175S4RC
SM175-4RM
DANFOSS REFRIGERATION
Compresseur scroll SM175S4RC
Home > DANFOSS REFRIGERATION
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION
Les plus vendus
▲En savoir plus
▲Fluides: R22, Utilisation de tronçon: Conditionnement d’air, Emballage (format): Emballage industriel
Détails du produit
| Poids brut | 101.2 Kilogram |
| Poids Net | 100 Kilogram |
| Volume | 0.16 Cubic meter |
| Numéro EAN | 5702428660952 |
| Type | SM175 |
| Product group | Hermetic compressors |
| Product Line | 17 |
| Product Name Description | Scroll compressor SM |
| Poids brut | 101.2 Kilogram |
| Poids Net | 100 Kilogram |
| Volume | 0.16 Cubic meter |
| Numéro EAN | 5702428660952 |
| Type | SM175 |
| Product group | Hermetic compressors |
| Product Line | 17 |
| Product Name Description | Scroll compressor SM |
| Alimentation du compresseur [V] | 380-400/3/50 460/3/60 |
| BP industrielle [bar] | 25 bar |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| Charge en fluide frigorigène [kg] [Max] | 13.5 kg |
| Charge en huile [L] | 6.2 L |
| China RoHS exemption clause | 7.1 7.3 8.1 8.3.1 |
| Clause d’exemption RoHS de l’UE | 7(c)-I 6(a) 6(a)-I 6(c) 7(a) |
| Code de configuration | Simple |
| Conformité EU RoHS | Yes with exemptions |
| Conformité RoHS Chine | Yes with exemptions |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 21 N-m |
| Couple de la vidange d'huile [Nm] | 35 N-m |
| Couple de serrage du raccord d'égalisation d'huile [Nm] | 48 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple du capot du boitier électrique [Nm] | 2 N-m |
| Couple du raccord manomètre BP [Nm] | 15 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 34 A |
| Description | SM175-4 |
| Diamètre [mm] | 317 mm |
| Emballage (format) | Emballage industriel |
| Faible valeur de plage de tension à 50Hz [V] | 342 V |
| Faible valeur de plage de tension à 60Hz [V] | 414 V |
| Faible valeur de tension nominale à 50Hz [V] | 380 V |
| Faible valeur de tension nominale à 60Hz [V] | 460 V |
| Family | SM |
| Fluides | R22 |
| Fréquence [Hz] | 50/60 |
| Hauteur de l'emballage [mm] | 877 mm |
| Hauteur du raccordement de refoulement [mm] | 643 mm |
| Hauteur raccordement aspiration [mm] | 180 mm |
| Hauteur totale [mm] | 678 mm |
| Homologation | CE UL UKCA |
| Homologué UL | Yes |
| HP industrielle [bar] | 33 bar |
| Huile expédiée | Charge d'huile initiale |
| IDV | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Largeur de l’emballage [mm] | 950 mm |
| Liste d'huiles recommandées | 160P |
| Longueur de l'emballage [mm] | 1140 mm |
| LRA | 175 A |
| Marquage CE | Yes |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 30.2 bar |
| Max pressure (PS) - low side | 25 bar |
| MMT | 35 A |
| Model number | SM175S4RD |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nom du produit dans le dossier SCIP | SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185 |
| Nombre de démarrages par heure [Max] | 12 |
| Notes concernant les raccords | (fourni avec raccord rotolock uniquement) |
| N° de schéma | 8551119b |
| Nº de dossier SCIP | 58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1 |
| Oil type | Minérale |
| Phase | 3 |
| Poids de l'emballage [Kg] | 648 kg |
| Protection moteur | Thermostat interne, relais thermique ext. nécessaire |
| Présence de batteries | Non |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 6 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords de sleeve | ODF |
| Raccords expédiés | Sleeves aspiration et refoulement à braser, écrous rotolock, joints |
| Raccords standard | Rotolock |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 0.77 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 1 3/4 in |
| Taille du raccord à l'aspiration [in] | 2 1/4 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 63 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 25 bar |
| Test de pression différentielle [bar] [Max] | 24 bar |
| Test HP [bar] [Max] | 32 bar |
| Type de raccord | Rotolock |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50Hz [V] | 440 V |
| Valeur élevée de plage de tension à 60Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50Hz [V] | 400 V |
| Valeur élevée de tension nominale à 60Hz [V] | 460 V |
| Vidange d'huile | 1/4'' flare |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 233 cm³ |
| Volume côté BP | 31.2 L |
| Volume côté HP | 2.5 L |
| Économiseur | No |
| Égalisation d'huile | 3/8'' flare SAE |
| Alimentation du compresseur [V] | 380-400/3/50 460/3/60 |
| BP industrielle [bar] | 25 bar |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| Charge en fluide frigorigène [kg] [Max] | 13.5 kg |
| Charge en huile [L] | 6.2 L |
| China RoHS exemption clause | 7.1 7.3 8.1 8.3.1 |
| Clause d’exemption RoHS de l’UE | 7(c)-I 6(a) 6(a)-I 6(c) 7(a) |
| Code de configuration | Simple |
| Conformité EU RoHS | Yes with exemptions |
| Conformité RoHS Chine | Yes with exemptions |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 21 N-m |
| Couple de la vidange d'huile [Nm] | 35 N-m |
| Couple de serrage du raccord d'égalisation d'huile [Nm] | 48 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple du capot du boitier électrique [Nm] | 2 N-m |
| Couple du raccord manomètre BP [Nm] | 15 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 34 A |
| Description | SM175-4 |
| Diamètre [mm] | 317 mm |
| Emballage (format) | Emballage industriel |
| Faible valeur de plage de tension à 50Hz [V] | 342 V |
| Faible valeur de plage de tension à 60Hz [V] | 414 V |
| Faible valeur de tension nominale à 50Hz [V] | 380 V |
| Faible valeur de tension nominale à 60Hz [V] | 460 V |
| Family | SM |
| Fluides | R22 |
| Fréquence [Hz] | 50/60 |
| Hauteur de l'emballage [mm] | 877 mm |
| Hauteur du raccordement de refoulement [mm] | 643 mm |
| Hauteur raccordement aspiration [mm] | 180 mm |
| Hauteur totale [mm] | 678 mm |
| Homologation | CE UL UKCA |
| Homologué UL | Yes |
| HP industrielle [bar] | 33 bar |
| Huile expédiée | Charge d'huile initiale |
| IDV | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Largeur de l’emballage [mm] | 950 mm |
| Liste d'huiles recommandées | 160P |
| Longueur de l'emballage [mm] | 1140 mm |
| LRA | 175 A |
| Marquage CE | Yes |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 30.2 bar |
| Max pressure (PS) - low side | 25 bar |
| MMT | 35 A |
| Model number | SM175S4RD |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nom du produit dans le dossier SCIP | SM115/SM125/SM160/SM175/SM185/SZ115/SZ125/SZ160/SZ175/SZ185/SY185 |
| Nombre de démarrages par heure [Max] | 12 |
| Notes concernant les raccords | (fourni avec raccord rotolock uniquement) |
| N° de schéma | 8551119b |
| Nº de dossier SCIP | 58968d52-aa4c-4c0c-9aee-1ce6a31dfbd1 |
| Oil type | Minérale |
| Phase | 3 |
| Poids de l'emballage [Kg] | 648 kg |
| Protection moteur | Thermostat interne, relais thermique ext. nécessaire |
| Présence de batteries | Non |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 6 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords de sleeve | ODF |
| Raccords expédiés | Sleeves aspiration et refoulement à braser, écrous rotolock, joints |
| Raccords standard | Rotolock |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 0.77 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 1 3/4 in |
| Taille du raccord à l'aspiration [in] | 2 1/4 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 63 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 25 bar |
| Test de pression différentielle [bar] [Max] | 24 bar |
| Test HP [bar] [Max] | 32 bar |
| Type de raccord | Rotolock |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50Hz [V] | 440 V |
| Valeur élevée de plage de tension à 60Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50Hz [V] | 400 V |
| Valeur élevée de tension nominale à 60Hz [V] | 460 V |
| Vidange d'huile | 1/4'' flare |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 233 cm³ |
| Volume côté BP | 31.2 L |
| Volume côté HP | 2.5 L |
| Économiseur | No |
| Égalisation d'huile | 3/8'' flare SAE |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN.pdf | 11 Mbytes |
|
| SM175-4RM SM175-4RM EN_120H2145.pdf | 4 Mbytes |
|
